在CH4/H2 积极性下，利用率直流电源热阴离子PCVD(Plasma chemical vapor deposition)机 ，在超高低温压差大下化学合成纳米技术级金刚石膜。对化学合成的原材料用扫面光电体视显微镜、拉曼光谱分析仪、X 放射性元素衍射仪对其对其进行表现。成果取决于：超高低温压差大下化学合成的纳米技术级膜，主要是因为晶粒度范围内的团簇，出现接触面粗糟度大，拉曼测评中发生1132 cm-1处的反式聚乙炔的γ1 谱峰及1190 cm-1 处低聚氯乙烯的γ1 峰，同样1550 cm-1 处的G 峰相对于构造较高，非金刚石相有效成分较多，但膜的导电使用性能尽量。 　　nm金刚石膜一方面体现了常见多晶金刚石膜不错的力学和耐腐蚀工业性，还体现了外观平整、矛盾条件小，与重添加2um金刚石一样的好的导电性和不错的场放射能力等，于是nm金刚石膜在矛盾受损、光学薄膜层、电耐腐蚀工业、场放射、微机电专业程序等众多域比2um金刚石膜体现了更好的的应该用行业发展前景，之所以进而引发了国人的比较广泛浓厚兴趣。nm金刚石膜的提纯形式较多，而各个的提纯形式和技艺对供试品的物相结构、外观形貌及能力也出现各个的作用。 　　交流电热负极PCVD 的办法准备金刚石膜具有着较高的发出电平稳性，行延长发出电交流电、工做汽压，是可以行构建优质化量、高频率准备金刚石膜。凭借交流电热负极PCVD 法准备微米级膜，通常情况下适用CH4/H2紧张感下通入N2，甚至是贫氢的紧张感，甚至是贫氢的紧张感下通入N2，而且后面一种很容易引发辉光发出电的不平稳，会对土样外表及负极引发影响。今天在CH4/H2紧张感下，在高低温高压低压(体现室压强为6 kPa，底材室温650 ℃~750 ℃) 下低价格萌发微米级金刚石膜，理论研究增值税微米级金刚石膜的分为结构类型优点，突出交流电热负极PCVD 法微米级金刚石膜准备工艺设备。

1、实验

　　用到电流热金属电极PCVD 堆积的设备植物的生长纳米级级金刚石膜，鏡面镜面抛光的P 型Si(111)基片为基低。成了狠抓形核周期兼备很高且均匀的的形核孔隙率，对基体做好了两步来完成机制磨研机预治疗。先用细度为0.5 μm 的金刚石微粉对基片表层做好手工制作磨研机，再换沾有细度为5 μm 金刚石粉的工业酒精悬浮物液超声波磨研机治疗15 min，接下来用无水工业酒精洁净10min，擦干后放进去产品的样本室后备电源。制取纳米级级金刚石复合膜的大概技术数据详细：金属电极与阳极跨距为4 cm，CH4/H2 国内流量之比6 sccm/200 sccm，应先在体现室压强为12 kPa，基低溫度950 ℃下形核1 h，随后在体现室压强为6 kPa，基低溫度650 ℃(产品的样本a)、700 ℃(产品的样本b)、750 ℃(产品的样本c)下堆积5 h。 　　相对 形成的金刚石膜仿品，使用德国地区日立大工厂S-4800 型扫苗电镜关察其表皮形貌、晶粒大小睡眠方式、晶粒大小寸尺等；使用加拿大Renishaw 大工厂InVia 型离子束拉曼谱仪，探讨碳原子团的运用睡眠方式，对产品组成服务质量做评估，点光源光波长为512.4 nm Ar+ 离子束；使用德国地区Rigaku 大工厂生产制造的D- max2200PC型X x射线衍射仪探讨仿品的晶状体结构设计，电压降40 kV，功率20 mA，扫苗线速度4° /min，步长0.02° ；使用HL5550 型霍尔各种测试各种测试系统化各种测试各种测试仿品的阻值率。

2、结果与讨论

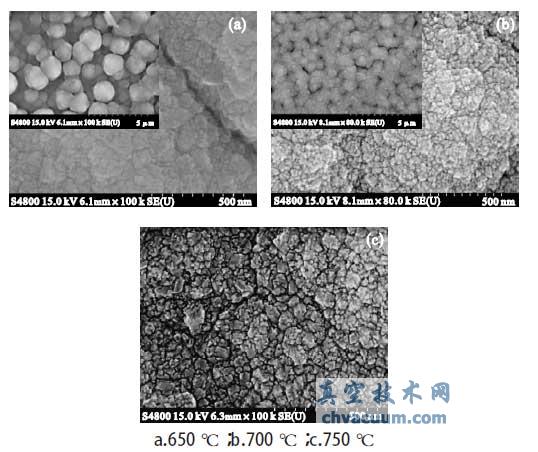

　　2.1、金刚石膜的扫码电镜数据分析 　　图1 为实验设计制法的金刚石膜合格品的复印电镜视频，中仅左上方小视频为低放缩系数视频。从图a 中低放缩系数视频也可以可以听出，650 ℃时制法的合格品，漆层呈球状团簇体，粗细约2 μm。但球状团簇体优势互补联系的不够用优势互补。从高放缩系数视频可可以听出，团簇是由诸多奈米技术小科粒肥料肥料成分，晶体度饱满细心，长宽约20~50 nm。热度下，鉴于晶体度小漆层积大，漆层能高，漆层活力强，科粒肥料肥料范围内引来力强，故其探亲签证生長。从图b 可以听出，700 ℃制法的合格品，聚酯薄膜漆层金刚石晶体度仍为球状团簇体，但团簇体范围内优势互补联系的较优势互补，购成团簇的奈米技术科粒肥料肥料长宽约30~50 nm。当热度延长到750 ℃时，虽团簇的现象没有，但晶体度延长到近100 nm，这是这是由于热度的提高导至了晶体度的粗化。

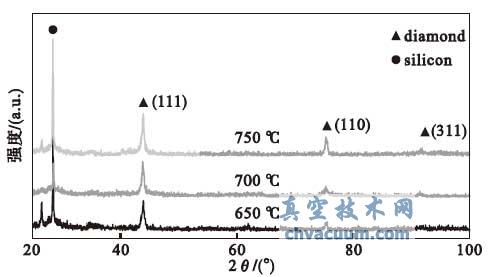

图1 其他平均温度下金刚石膜SEM 图 　　2.2、金刚石膜的X 放射线衍射深入分析 　　图2 为测试分离纯化的金刚石膜供试品的XRD 图谱。供试品中出現最大的衍射峰为28.0°，为Si 底材峰；26°为Si 底材不溶物衍射峰；底材峰的露出，反映膜层较薄，还也反映常温非高压下金刚石膜的生長浓度较低。43.9°、75.2°处的峰主要为金刚石(111)和(110)晶面衍射峰；91.6°处很弱的峰为金刚石(311)晶面的衍射峰。从图2 可看不出，各晶面衍射峰的半峰宽巨大，反映晶体长宽比较小，不足较多。跟随平均摄氏度的提高，(111)面的衍射峰半峰宽不断减掉，反映平均摄氏度的提高能让晶体增大了。由谢乐数学公式D=Kλ/Bcosθ 算出a、b、c 供试品晶体长宽比主要35 nm、52 nm、74 nm，与检测电镜观察后果符合合。

图2 其他气温下金刚石膜的XRD 图谱 　　2.3、金刚石膜的拉曼光谱图研究分析

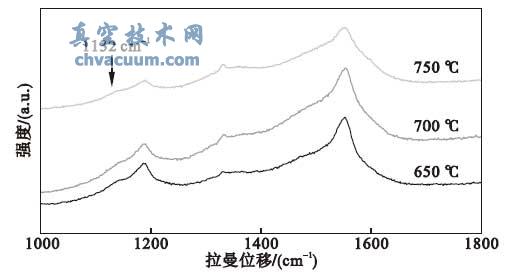

　　图3 为实验样品的拉曼光谱图。可看出，低温低压下制备的金刚石膜样品均在1132 cm^-1、1190 cm^-1、1332 cm^-1 及1550 cm^-1 附近出现散射峰。位于1132 cm^-1 处的极其微弱的峰为反式聚乙炔的γ1 峰，此峰对应于金刚石单声子态最大值，是由sp3 键合的长程无序碳引起的，这些长程无序的sp3 杂化碳的聚集体尺寸为1~1.5 nm，主要存在于晶界处。由于我们制备的纳米金刚石膜的晶粒直径小于100 nm，晶粒表面增加，晶界也增多，使得sp3 杂化的长程无序碳畴的量增多，故在Raman 散射中出现了1132 cm^-1 峰。位于1190 cm-1的散射峰为低聚乙烯的γ1 峰，被认为是非晶金刚石的特征峰，而纳米金刚石也具有长程无序的特点，同时此峰与1132 cm^-1 峰非常接近，许多研究者将两峰都归为反式聚乙炔的γ1 峰，并认为是纳米金刚石膜的生成准则。由于温度为650 ℃时生长的纳米金刚石膜晶粒最小，因而该样品的Raman 谱中1190 cm-1 峰最明显。1132 cm-1 处的散射峰是由sp3 键构成的金刚石特征峰，此峰高度很低，半高宽很大，说明晶粒尺寸较小，缺陷较多，物相纯度较低。这是由于实验温度较低，起刻蚀作用的原子氢的活性较差，不能有效刻蚀非金刚石相，导致膜中非金刚石相含量较高；同时由于膜中的原子及原子团具有很低的能量，移动速率小，故膜中的空位、间隙原子以及位错等缺陷较多。处于1550 cm^-1 附近的峰是由sp2 键组成的单晶石墨峰，称之为G(graphite)峰。样品G峰半峰宽较窄，而G 峰半峰宽反映了石墨键长以及角度扭曲。随着温度的增加半高宽增加，表明薄膜中石墨团簇逐渐变小，这与扫描电镜观测的结果一致。随着温度的增加sp3 键散射峰强度与sp2 键散射峰强度的比值Isp3/Isp2 逐渐增加，说明随着温度的增加金刚石膜的质量有所提高。

图3 多种温度因素下金刚石膜的Raman 图谱 　　2.4、金刚石膜的电学特点具体分析

　　采用HL5550 型霍尔测试系统测试了三个样品的电阻率，分别为：3.7×10^-2 Ω·cm、5.1×10^-2 Ω·cm、8.6×10^-2 Ω·cm，表明制备的样品电阻率较低，导电性能很好。从SEM 及Raman 分析可以看出，制备的样品晶粒尺寸较小，晶界的含量较多，石墨和无定型碳等非金刚石碳相较多，晶界之间通过具有导电性能的石墨和无定型碳相互导通，从而使膜的导电性能较好。

3、结论

　　(1)在CH4/H2 热场下，凭借直流电压热阴离子PCVD专用设备，在生理反应室压强为6 kPa，肌底温度因素为650 ℃~750 ℃时，都可以制得出纳员米金刚石膜。但650 ℃时制得的试样英文，考虑到晶体相互间团簇，膜不光滑度比较大的；750 ℃制得的纳米级膜，晶体长度稍大；相对较来说 ，700 ℃时制得试样英文的晶体长度较小，同時界面较平整。

　　(2)样品XRD 测试表明，显露晶面以(111)为主。拉曼测试中存在微弱的1132 cm^-1 处反式聚乙炔的γ1 峰以及1190 cm^-1 处低聚乙烯的γ1 峰，1550 cm^-1 处散射峰的半峰宽度较窄且相对强度较高，样品中的sp2 组份含量较高，金刚石膜的物相纯度较低，但膜的导电性能较好，电阻率在10-2 数量级。
