金刚石膜是一种集众多优异性能于一身的新材料，尤其是其热导率高、绝缘性能好以及微波介电损耗低等特点，使金刚石膜在微波电真空器件领域有着重要的应用前景。目前，以微波等离子体化学气相沉积(MPCVD)方法制备高品质金刚石膜的技术已趋向成熟。本文将针对微波电真空器件这一应用背景，简要介绍国内外高品质金刚石膜MPCVD沉积技术的发展现状，进而对金刚石膜材料应用于微波电真空器件领域的一些典型实例进行简单的介绍。

　　金刚石还具有一系统有趣的类型，收录很好的热导率、绝佳的介电难度和很低的介电耗损等。这是来源于某些因为，正空室系统网(//crazyaunt.cn/)认定金刚石在微波射频电正空室配件邻域体现了首要的用利润。 　　在近些年的十余载里，以徽波等亚铁离子体化学物质液相累积状(microwave　plasma　chemical　vapor　deposition，MPCVD)形式为代表着的金刚石膜累积状工艺性具有了长足的经济发展。应运MPCVD工艺性，近年我们已都可以制法规格不大、品質很高的金刚石膜村料。为此根基表层，金刚石膜做为1种运用了成百上千成绩突出耐热性的入门村料在徽波电涡流集成电路芯片域中的应运都已经逐渐显现出来。 　　本论文将一问题浅谈MPCVD新技术火成岩物金刚石膜的作用，于是推荐英文国内线外MPCVD金刚石膜火成岩物新技术的發展概况及其MPCVD新技术在制法高产品质量金刚石膜食材问题的利用具体情况。第三，当我们将有选泽地对金刚石膜食材利用于微波射频电负压配件教育领域的一部分主要表现实列使用推荐英文。

1、MPCVD方法金刚石膜沉积技术

　　在各项类型可于金刚石膜的基性岩具体做法内，MPCVD具体做法是制法高品级金刚石膜的优先选择具体做法。图1是用MPCVD具体做法制法金刚石膜期间的示图图。各举，微波射频加热电量在被投入到MPCVD设备中后，将使地处舒张压下的汽体穿透而行成等亚铁铝离子体。在金刚石膜基性岩期间中，一般来说以氮气为中心、但申请加入小量含碳汽体(如约2%的二氧化氮)的混和汽体作工作任务汽体。等亚铁铝离子体会使汽体会受到增强，它生成的各项类型化学活化基团在分散到衬底表面能后基性岩出金刚石膜。MPCVD具体做法基性岩的金刚石膜的品级较高，但金刚石膜的基性岩强度相比较低。而改善这一种故障 的具体做法就就在重要上升MPCVD金刚石膜基性岩设备可投入的微波射频加热功效。所以，趋势复合型MPCVD设备和苦心孤诣上升金刚石膜的基性岩强度，老是是MPCVD金刚石膜基性岩枝术深入分析的突出。

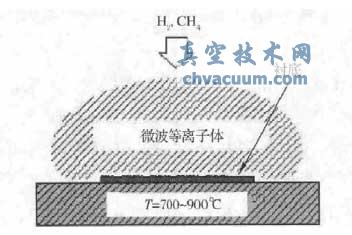

图1　MPCVD形式中金刚石膜的积累条件

2、国际上MPCVD金刚石膜沉积装置的发展现状

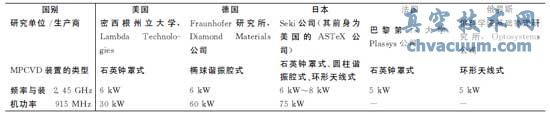

　　表1搜集了展览处有独特性性的美、德、日、法、俄等国有控股面向社会质料新闻报导的MPCVD金刚石膜沉积状配置的关键症状。 表1　国外的典例MPCVD金刚石膜堆积器的型与性能参数

　　从表1还可以知道，MPCVD金刚石膜累积物仪器可被构成频带宽度为2.45和915MHz的两种类，而于种类则包扩了石英砂晶体晶体钟罩式、圆形谐振腔式、环型外置外置天线式或是椭球谐振腔式等两类。不一样MPCVD仪器的大部分差距之中是其充许输进的红外光射频电率低高。2.45GHz频带宽度的石英砂晶体晶体钟罩式MPCVD仪器充许输进的红外光射频电率普通不超出了了3kW，圆形谐振腔式仪器的输进电率普通不超出了了5kW，环型外置外置天线式仪器充许输进的红外光射频电率较高，能完成6～8kW，而椭球谐振腔式仪器因此选用的石英砂晶体晶体钟罩很大，故而于可输进的红外光射频电率也较高，完成约6kW。2.45GHz频带宽度的MPCVD仪器可累积物的金刚石膜的宽度很多定的局限性，普通不超出了了3寸大。这是根据，各式MPCVD 仪器均应归谐振腔式的仪器，其可累积物的金刚石膜的宽度与选用红外光射频的半激发光谱正相关。 　　915MHz次数的MPCVD系统设计需要累积明显面积的金刚石膜，由于相同的微波通信可见光波长较长。与此虽然但是，915 MHz次数的MPCVD 系统设计的马力也较高，通畅是30～75kW 的範圍内。

3、我国MPCVD金刚石膜沉积技术的发展现状

　　在国内，MPCVD金刚石膜积累方法虽不停有顾客的点赞，但其开发却比较迟缓。近三余载，深圳新材料技巧高校、东莞项目工程高校等工作单位分开在开发高功效MPCVD金刚石膜积累方法几个方面拿到了有明显最新进展。图2(a)是深圳新材料技巧高校近三余载科研的的一种含有穹顶式谐振腔成分的MPCVD平衡装置的图示图。 　　这个装备好点儿地来解决了高电机最大功率、石英砂窗的护理及及真空环境抽真空等困惑，其微波射频设置电机最大功率能达到10kW。图2(b)表现的是用新MPCVD装备所累积的内径50mm的金刚石膜，而图2(c)则是此金刚石膜的Raman光谱图图图。由图2(b)，(c)能够看得出来，用刚装备所累积的金刚石膜具备有很高的好品质，这个点可由金刚石膜具备有非常不错的透光率及及金刚石膜Raman光谱图图中金刚石相Raman谱线2.3cm-1的半峰宽看得出来来。 　　拿来及时研制开发MPCVD金刚石膜的堆积提升裝置外，我国国内的一定实验方也从在国外多地添置了MPCVD提升裝置。四平市大专时使用的韩国Seki大品牌产的ASTeX5250型5kW 园柱谐振腔式MPCVD提升裝置实验了光电枝术级金刚石膜的的堆积枝术和多晶硅金刚石膜的同质外加；沈阳理工学大专时采取韩国Seki大品牌的AX6350型6kW　MPCVD提升裝置展开了金刚石膜声外观波配件的实验；中电投资集团12所采取Lambda大品牌的DiamoTek700型5kW 石英石钟罩式MPCVD提升裝置，展开了微波射频配件用高质量金刚石膜的提纯枝术实验；陕西公路交通大专时年度计划用于韩国Seki大品牌的AX6500型8kW　MPCVD提升裝置等展开金刚石多晶硅智能电子配件的实验作业。

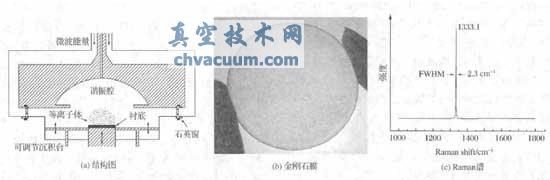

图2　穹顶形谐振腔式MPCVD金刚石膜沉淀积累装备的架构图，其所提纯的金刚石膜并且另外一个的Raman光谱仪图

6、结束语

　　现在，MPCVD金刚石膜堆积高技术己经拥有了长足的发展前景，己经是可以为数学实验和元元件研制开发提供数据较高好品质的金刚石膜装修材料。这更加在微波加热射频电负压元元件邻域中利用金刚石这些功效出色的新装修材料，摸索和制造厂更具新机构、新特点的微波加热射频元元件供了机会性。 　　近年，顾客正当经历将金刚石膜原文件应用于比如高额定功率旋回管和短mm毫米波行波管导出窗、行波管双螺旋线与慢波节构、场致反射与首次电商反射器材等一类型微波射频电真空度器材的要素组件。以不会远的在不久的以后，随着时间推移全人类经历空间的快速拓展，金刚石膜此种具有着多样优秀安全性能的新原文件在各高精尖应用研究方向已经快速地挖掘新的的用途。
