用到徽波等铝离子体生物气相色谱仪岩浆岩（MPCVD）办法在铜衬底上岩浆岩了2um和納米技术两个金刚石塑料膜，过度层均为钛－铝－钼。用场释放打印机扫描手机光学显微镜（FESEM） 观看塑料膜的外观及横截面形貌，用拉曼（Raman）光谱分析检测个人所得税率金刚石塑料膜的安全特点，凭借凹印法测试仪了个人所得税率塑料膜的粘附特点，探索结论显示：过度层可以有效增加2um金刚石塑料膜在铜衬底上的粘附力，想法节日气氛中Ar 的长期存在可驱使納米技术金刚石塑料膜的组成，改善效果塑料膜外观的粗造度。 　　金刚石还体现了随之而来良好的力、热、光、电等性，时候也还体现了好的化学上惰性，非常好的热稳定义性等，在自动化、光纤激光切割机的、電子学及声学材料等行业领域蕴含着好的广泛使用软件未来发展，并且其数据稀缺且定价比较贵，故而在真实感中的广泛使用软件是极为十分有限的。上一个19世纪80时代初苏联的Spitsyn 和美国的Matsumoto 宋江因发明白低压低液相分解成金刚石膜水准，用这类最简单的方法提纯的金刚石pe膜，其性能参数比较接近于先天金刚石，故而金刚石pe膜自始投放市场就在短时间内做到行业化广泛使用软件的水准，进而在游戏世界范围之内内刮起了理论研究金刚石pe膜的井喷式。 　　经历20 十几年的分析，金刚石胶片在厂家粗加工处理的教育范畴早已经获得了完成采用教育范畴，更是要格外重视是在钻削的教育范畴，如操作金刚石胶片后的属具可同质性调长操作蓄电量。但金刚石胶片采用教育范畴于专注打蜡 处理的教育范畴的报道范文则不多。因为光学元件夹层安全玻璃打蜡 处理工艺技术不停前进开发，对打蜡 处理原料的的选择得到了新的的标准，就的标准打蜡 处理原料表层光滑、强度最合适，还的标准其直接费用价低、速度较高。納米技术金刚石兼有高强度、高耐磨抗腐蚀性性、低滚动摩擦比率等优越性，所以拥有稳定的电火花加工处理功效。所以将納米技术金刚石胶片镀在可耐折的铜箔上把能够采用教育范畴于夹层安全玻璃的专注粗加工处理的教育范畴。 　　铜与金刚石兼具相仿的晶格设备构造，且铜的晶格常数为0.361 nm， 与金刚石的晶格常数0.357 nm 的晶格失配仅为1.1％。仍然铜既不溶碳，又没有与碳达成炭化物，这样在铝片上立即火成岩状金刚石膜存在着很大很难。其它，金刚石bopp薄膜和铜的热增大指数公式能差很大，这样，在火成岩状结尾后提温进程中，金刚石膜较易从铝片上分离里外，碎裂成一小块。这样加强膜基间的相结合力是在铜衬底上配制金刚石膜的关键性。 　　文中采用了Ti- Al-Mo 为衔接层各化学合成了μm及纳米技术金刚石聚酰亚胺膜，探析了Ti- Al-Mo衔接层对聚酰亚胺膜粘附耐磨性的会影响包括聚酰亚胺膜的组织化耐磨性。

1、试验

1.1、衬底表面预处理

　　科学试验采用10×10×0.2 mm 的合金材料片作衬底，面预解决准确操作过程如下所述所示：磨光→异丙醇盐稀硫酸中超联赛声洗掉30 min→去亚铁阳亚铁离子水洗掉→10%的稀氢氧化钠中浸湿12 h→去亚铁阳亚铁离子水洗掉→换季层玻璃镀膜解决。换季层的制自备C- S 磁控溅射仪，主次溅射三类合金材料：钛、铝、钼，溅射的堆积准确生活条件如下所述所示：溅射直流电压1 A，溅射湿度350℃，钛层的溅射的堆积期限为20 min，铝层为5 min，钼层为5 min，整体的溅射操作过程中，合格品架一个劲平移以使膜层匀。溅射结束了之后用颗粒肥料宽度为250 nm 的金刚石异丙醇相混盐稀硫酸多普勒彩超解决合格品10 min，在最后用去亚铁阳亚铁离子水多普勒彩超洗掉5 min。

1.2、薄膜的制备及性能表征

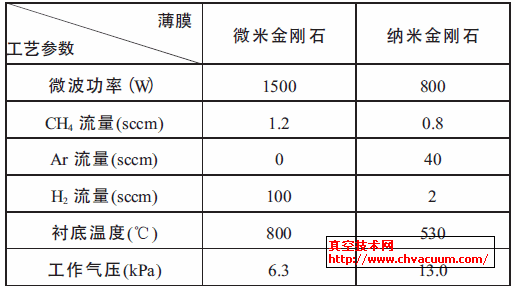

　　金刚石保护膜的制取选取MPCVD 法，納米金刚石保护膜的制取顺利通过修改空气精准流量等性能值赢得的，实际上工序性能值如表1 如图是。 表1 金刚石聚酯薄膜的制取生产工艺

　　保护膜的表面层及纵断面形貌用JSM- 6700F 型场散发电子为了满足电子时代发展的需求，复印机扫描电镜（FE－SEM）做采取分析，保护膜的微成分及溶解度用拉曼衍射（Raman） 做采取分析，保护膜粘接力用洛氏洛氏硬度仪做定义各种测试，负荷为15 kg 力。

2、试验结果与分析

2.1、薄膜的表面形貌

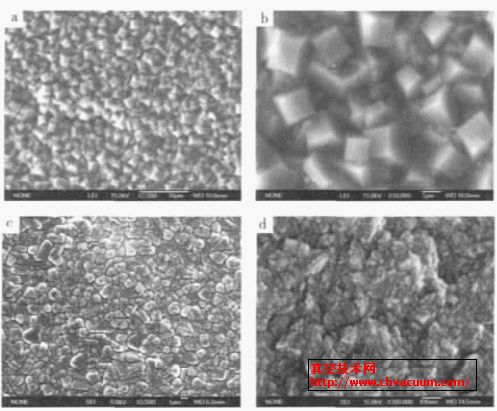

　　图1 各是毫米金刚石膜和毫米换算金刚石膜的低倍和高倍SEM 张片。还可以看出来毫米金刚石塑料胶片漆层该是干燥，毫米金刚石塑料胶片晶体具有着特别的（100）中选优录用趋向，晶体堆放在混着造成的塑料胶片漆层显示多数明确的边角，因其塑料胶片漆层相对干燥；而毫米换算金刚石塑料胶片晶体取得进一步细化，无特别的中选优录用趋向，晶体尽寸15~20 nm（图1，d），毫米换算晶体密集在混着转变成那些毫米级的一块块（图1，c），由以下毫米级的一块块转变成金刚石膜的漆层，因其漆层相对平整。

图1 膜外层SEM婚纱照

2.2、薄膜的断面形貌

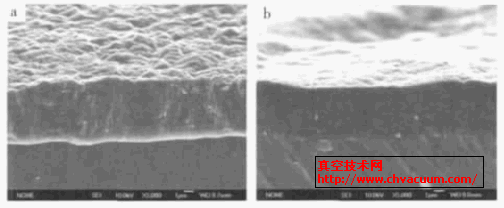

　　图2 各自是毫米金刚石膜和纳米级金刚石膜的纵断面SEM 图片视频。从下图能够知道其实两者策划 结构特征突出各不相同。

图2 复合膜的坡面形貌 　　微米换算金刚石聚酯贴膜就是种种柱型聚集型式，聚酯贴膜与衬底外表呈犬牙交织型（图2，a），这一种聚酯贴膜与衬底间的搭配力显而易见较高，但聚酯贴膜外表毛糙度较高，这与图1 能够 的最终报告单就是种致的；而奈米金刚石聚酯贴膜就是种那个种类似于泥沙堆积起的型式，聚酯贴膜与衬底间相似性每条双曲线，这一种聚酯贴膜与衬底间的搭配力显而易见比较弱。发生这一种型式的缘故最为：高氧盐浓度的Ar 气每几个部分扑灭了氯气的氧盐浓度，使金刚石膜的分批形核率加强另每几个部分Ar 从微波通信中降解人体脂肪从基态转化成激起态，在等铁离子接触的过程中，激起态的Ar 又把人体脂肪转给CH4，可以造成 C2缩聚物的产生，而聚酯贴膜堆积带宽在很大程度上增进，缓和金属材质晶粒度的生长，优化了金属材质晶粒度。从有点复杂形貌来瞧，奈米金刚石聚酯贴膜外表近程是外面平整的，聚酯贴膜外表日趋平淡，这与图1 能够 最终报告单就是种致的。
