第一步骤将蓝月亮石接触面废金属化， 镀钛/ 镍( Ti/ Ni) 塑料膜， 再在900℃ 下将其实施高热预向外散出， 为下一阶段骤采用了标准Ag-Cu 钎料不锈钢焊接做準備。然而揭示， 要做到在900℃ 下向外散出后镀钛层不减少， 务必做到镀Ni 层和镀Ti 层的初期钢板板厚为比达到1；900 ℃ 下的绝佳镀膜等等钢板板厚为和高热预向外散出的工艺是镀Ti 层1~ 3 um， 镀Ni 层为3~ 5 um， 向外散出隔热用时20 min。 　　高耗油率红外光输能窗是红外光集成电路芯片的首要部位之四，是红外光进出库红外光管( 如速调管、行波管、螺旋管等) 的窗口化。蓝月亮石( A-Al2O3单晶体) 含有高防度、宽红外光频谱、低的红外光融合同时优异的抗普及挫伤的功效。就窗片全方位的的功效来说， 蓝月亮石窗片被我认为是现今高可模拟输出窗的最佳选择板材。蓝月亮石输能窗是将蓝月亮石窗片与软型窗扇钎焊了的种软型格局。所以， 蓝月亮石与软型用正常Ag-Cu 钎料钎焊时普遍存在某些难。

　　本文目的是通过先在蓝宝石表面镀钛/ 镍(Ti/Ni) 复合膜， 然后进行高温预扩散， 使蓝宝石窗片与无氧铜窗框可以采用常规的Ag-Cu 钎料实现焊接，并且具有更高的接头强度。之所以采用Ti/ Ni 复合膜， 是因为Ti、Ni 的热膨胀系数分别为8.4 × 10^-6和15.5 × 10^-6 K^-1， 介于蓝宝石( 热膨胀系数为6.6 ×10^-6 K^-1) 与无氧铜( 热膨胀系数为17.5 × 10^-6 K^-1) 之间， 可以使各层的热膨胀系数呈梯度过渡，从而有效地减小焊接热应力。在蓝宝石表面首先镀Ti， 是因为Ti 是活性金属， 对陶瓷等有很好的润湿性。但是Ti 活性太大， 即使在常规高真空中加热也易被氧化。因此， 在Ti 膜上再镀一层Ni 膜， 一方面， 可以防止镀Ti 层的氧化； 另一方面， Ni 还可以阻止复合镀层中的Ti 在钎焊过程中向钎料中迁移，并增强与陶瓷的界面反应。高温预扩散的目的是使镀膜金属先与陶瓷基体发生充分的界面反应， 从而可以提高接头强度。而目前对Ti/Ni 复合膜层中Ti与Ni 的扩散规律尚未进行研究。

　　选文最主要设计了900 ℃ 下， 区别膜厚的镀Ti/ Ni蓝原石在区别的保温层时候下的散出疗效， 设计了外观有效成分及分子运动设备构造与他电镀规格的的联系， 而归纳总结出蓝原石的绝佳电镀规格及中高温预散出的工艺原则，该原则对之后的实操选用存在培训性的影响。 1、现场实验方案格式 　　1.1、素材选择及样品制作

　　本试验材料是由上海艾敦光电子材料有限公司生产的蓝宝石， 尺寸为7.12 mm × 3.56 mm × 2 mm，轴向与C 轴夹角小于3°， 漏气率为10^-9 Pa.m³/ s。通过多弧离子镀将蓝宝石上镀Ti 膜， 沉积参数为: 加速电压最高1000 V， 镀膜时电压200 V； 靶电流60 A； 氩气压力3 × 10^-1 Pa； 加热时间10 min， 镀膜时间85 min， 通过控制试样离靶的距离来得到不同厚度的镀Ti 层。然后在Ti 表面上电镀Ni， 通过控制电镀时间来得到不同厚度的镀Ni 层。这样便得到不同镀膜厚度的蓝宝石试样。

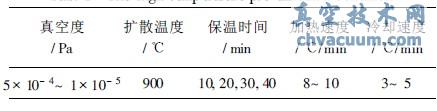

　　1.2、现场实验工艺及的过程 　　将有差异 表层的镀膜钢板厚度的蓝晶石包镍皮居于真空度供暖炉中， 在有差异 的吸附保暖时刻下供暖， 其流程性能参数见表1。 表1 持续高温预发展艺参数表

　　用FISCHERSCOPE X-RAY SystEm XDL 一系列X x放射线测厚仪对分散前后左右的镀一层薄薄的膜它的厚度来进行检测。将各个高温度分散條件下过到的岩样各用于VEGA umU 型扫码电子技术高倍显微镜( SEM) 及Rigaku D/ max2500V 型X x放射线衍射仪( XRD) 对镀一层薄薄的膜外壁来进行分子运动形貌观测、外壁包含成分及相组包含成概述。 3、报告 　　( 1) 蓝玛瑙镀Ti/ Ni pp膜的膜厚要适应， Ni 膜的高度肯定要大过Ti 膜的高度。对外传播隔热隔热時间应与膜厚相适应， 电镀等等高度提升， 对外传播時间也应一定提升。900 ℃ 下高温环境预对外传播的佳电镀等等高度和对外传播制作工艺是Ti 膜1~ 3 um，Ni 膜3~ 5 um， 隔热隔热時间20 min。 　　( 2) 蔓延后镀晶单单从表面的成分表及相主成与镀晶初始状态尺寸密切合作涉及。 　　( 3) 要能要确保镀Ti/ Ni 挽回膜蓝晶石在900 ℃ 下扩撒后镀钛层不轻易流失， 必须要能要确保镀Ni 层和镀Ti 层的默认厚薄比以上1。
