碳化钒薄膜的力学性能分析
回收从微流体流体力学测试探针分析方法在Ar、C2H2 混合着工作氛围韵达过不起作用磁控溅射法治社会备了款型其他碳成分的增碳钒保护膜流体流体力学能,其硬性和Q弹模量区分到达35.5GPa 和358GPa ,这个时候,保护膜为NaCl 构造的VC ,且兼备柱状图生长发育的优点。跟着C2H2 分压的加强,保护膜变成六方构造的γ-VC ,并慢慢的引起非晶碳相,硬性和Q弹模量伴随着大幅度降低。 科学冲击试验用微测力探头的第一步压入法检测了各氧化钒pe膜的硬性和延展性模量。第一步压入检测法的进程相应:第一名步,大负荷压入,用充足大的最主要负荷(我们为50mN) 对膜/ 基体混合体采取压入。由所得税到 的弹出申请这类卡种折线提额来算起出压入进程中样品的受载硬性HU (也称普适性硬性) 随压入负荷变的Load2HU 申请这类卡种折线提额,并凭借此申请这类卡种折线提额设定基片变弯对pe膜硬性检测的决定,而选购压头前段的pe膜变形区不伸延入基体的最主要压入负荷对样品采取第一步的小负荷压入冲击试验。凭借所得税的加御载申请这类卡种折线提额只能根据Oliver 公式换算来算起得以pe膜的御载硬性HV 和延展性模量E。 图5 示出了各bopp透明膜试品大荷载压入的Load2HU的线条。这一些的线条都会在压入荷载为2mN~10mN 条件现示出其中一个高光洁度的服务平台区,表示并借此荷载压入时,bopp透明膜光洁度预估值不可能被低光洁度底材扭曲的直接影响。上述文中用于10mN 为第三步压入的非常大荷载。

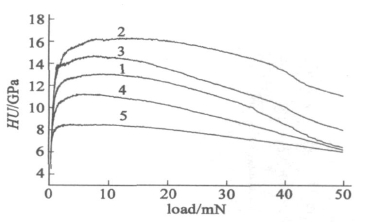

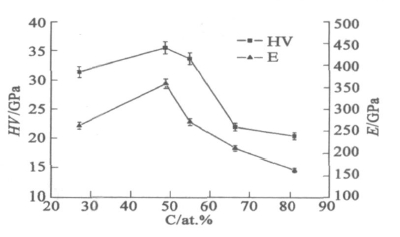

图5 氧化钒pet薄膜受载坚硬程度随反力的变动(1 :27. 07 at. %C;2 :48. 76 at. %C;3 :54. 94 at. %C;4 :66. 42 at. %C;5 :81. 04 at. %C) 图6 示出了透明膜抗拉强度和黏性模量随碳含磷量的变迁,图里碳含磷量为27.07 %的V-C 的抗拉强度和黏性模量各是为31.4GPa 和262GPa 。碳含磷量为48176 %的VC透明膜的抗拉强度和黏性模量均可达高达值,各是为35.5GPa 和358GPa 。而由VC 和γ-VC 组合而成的两相透明膜的抗拉强度和黏性模量有所作为减少。当透明膜时因碳含磷量的进三步不断增加而会出现非晶碳相后,透明膜的抗拉强度和黏性模量而使得然而减少。然而,透明膜力学组成部分特性的提升和她相组合而成和微组成部分融洽关于。 在不起作用溅射提纯氢氟酸处理钒透明膜的工作中,即便基片水温、溅射公率、溅射气休阻力等工序基本参数都会对透明膜的微格局和磁学安全稳定性参数带来的影响到,只不过,不起作用气休分压是更是决定性的的影响到元素。超越实践可是呈现,氢氟酸处理钒透明膜的碳含铁、相组成的、微格局并且 磁学安全稳定性参数与不起作用溅击中混杂型气休的C2H2 分压密切联系关于。本实践中,只是在C2H2 分压为混杂型气休总压约4 %附进太小的标准内才可赢得种植格局较优并且 硬性和回弹性模量较高的NaCl 格局氢氟酸处理钒透明膜。而C2H2 分压超越此值后,透明膜非但形成了六方格局的γ-VC ,更会为非晶碳相的生成使透明膜的晶粒详细性和磁学安全稳定性参数发展影响了。别的,由在较宽的碳含铁标准内所得税率各透明膜的厚薄想差往往并并不大所知,主要利用Ar2C2H2 混杂型气休借助频射磁控不起作用溅射提纯氢氟酸处理钒透明膜时,透明膜的磨合浓度转变往往并并不大,换言之,在一些提纯的办法中,不长期存在主要利用塑料靶直流电源不起作用溅射时应不起作用气休分压过高而存在的透明膜磨合浓度有很大程度的影响了的“靶气体中毒”这种现象。 图6 氧化钒聚酯薄膜的密度和刚性模量随碳成分的发生改变 适用在Ar2C2H2 交织空气中的频射不良反应磁控溅射技能能够 方面地转化成无定形碳钒聚酰亚胺膜。而且,无定形碳钒聚酰亚胺膜的催化成分、相成分、微机构或合适的运动学能对C2H2 分压越来越明感。只能在C2H2 分压为交织空气总压约4 %符近太窄的依据内才可赢得硬性与粘性模量较高的无定形碳钒聚酰亚胺膜。聚酰亚胺膜的是最高的硬性和粘性模量分为为35.5GPa 和358GPa 。如今C2H2 分压的的提升,聚酰亚胺膜的碳含铁新增,在六方机构的γ-VC 聚酰亚胺膜中形成非晶碳相,聚酰亚胺膜的硬性和粘性模量亦伴随着下降。其它高清亚洲日韩在线欧美相关的文章:










等阳离子体增强学习电化学气相色谱沉淀(PECVD)是使用微波加热或微波射频等使所含塑料膜
电解电容交叉耦合玩法是由的接地的击穿室(由混合指数公式可小的资料如石英石制做)
从ZnObopp薄膜的尖晶石形式、电子光学机械性能指标、电学机械性能指标、微电子的特点、气敏的特点
ECR铝离子源徽波加热卡路里能够 徽波加热键入窗(由瓷质或熔融石英加工成) 经波导或天
不起作用磁控溅射技能是累积氧化物保护膜的其主要方式英文一种。累积互促组分
