本诗采取微波射频磁控溅射法，切合在一起氩气积极性固溶处理加工过程制法了VO2胶片。凭借升级优化磁控溅射和热固溶处理加工过程，切合在一起（Raman）、（XPS）、（SEM）对胶片的相设计、多组分和接触面形貌采取数据分析。然而是因为：溅射衬底工作温度为150℃，在450℃氩气积极性固溶处理2.5 h 能制法出高品质量管理的VO2胶片，接触面呈米粒状，下有定的价值取向性。 　　二脱色钒（VO2）一种有着热致相变安全性能指标的五金材质脱色物。随之温湿度的转变，VO2 会形成从光电子器件态到五金材质态的可逆性相变。其相变温湿度类似温度，相变耗时为纳秒级，相变前后的有较高艺术光、电安全性能转变。鉴于其膜比外壁积大、权重轻、技艺兼容有助ibms系统、可经得波动相变，并广泛的APP于光手机存储、光电子转换成、机光手术隔离和智慧窗等领域行业。中国内地二脱色钒膜的调查APP还长期处在较低的水平面，核心是二脱色钒膜的备制难，各种测试比较复杂。在回忆过去的二脱色钒膜备制中，多效蒸发法治社会得的VO2 膜机比强度低、悬挑脚手架力小、非常容易电ibms系统；Sol - Gel 法备制的膜非均质度差,规格非常容易管控,且非常容易会有利用气泡或空鼓等不足；脉冲机光机光手术累积得以受到大面積的多晶膜；MOCVD 化学合成的膜会会有碳污染问题、色度良好、技艺视频监控不准确度等弱项。今天所采用频射磁控溅射法备制了V2O5 膜，那么再去应力退火热保存备制VO2 膜，此的方式简单易行、成本投入低、易使用，有助备制大面積、一致、完美配制的膜。

1、薄膜的制备

　　用JED- 400 磁控溅射V2O5 陶瓷靶，3.0×10^{- 3} Pa，180 W溅射3 h，衬底温度150℃，靶间距10 cm,在450℃氩气气氛退火2.5 h。用XRDD8 Advance，RM2000，ESCALAB 250 Scanning XPS，SEM（XL- 30FEG）进行分析表征。(Ambios USA) 测得的厚度为200 nm。基片是用酒精和丙酮反复超声清洗过的医用玻璃载玻片。

2、结果与讨论

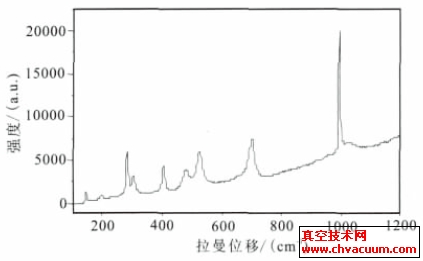

2.1、靶材的数据分析 　　溅射常用的靶材焙烧的过程 为：时尚气质中以每7秒钟2℃的传输率增加到500℃，如果保暖5 h，再以每7秒钟2℃的传输率减少到制冷。焙烧温湿度并不能过高，焙烧时候也并不能偏长，如果V2O5 的凝固点为690℃，温湿度过高，时候偏长，V2O5 靶材会熔融掉。焙烧后相对较出现，焙烧后称为瓷器，红颜色由焙烧前的浅黄色色转成砖大红色。焙烧后的靶材的拉曼谱（图1），不会有会发生相变仍为V2O5 节构。

图1 靶材的Ranman 谱 3、报告的格式 　　以磁控溅射欢乐气体渗碳的步骤制取了VO2 溥膜。应用Raman、XPS、SEM 对溥膜混合物、晶相、面上形貌展开定量分析。检测揭示磁控溅射欢乐气体渗碳补救是种有用的制取VO2 溥膜的步骤。在VO2 溥膜的制取的过程中，衬底环境体温和欢乐气体渗碳环境体温、渗碳准确是最大要的工艺设备参数设置，对这些食品的合理可行决定和严要求管控是能不要制取出VO2 含量较高的溥膜的要点。控温数率不要过快，那么溥膜面上易裂开。当在450℃渗碳高于8 h 后，图纸面上溥膜严格来说上被蒸馏掉，准确时间间隔管控在1~6 h相互之间可制取出含VO2 物质的溥膜。溅射衬底环境体温150℃，第三450℃氩气欢乐气体渗碳2.5 h，能制取出优质化量的VO2 溥膜。
