比较不同的的的面上办工院艺, 选泽多弧铝离子镀手段在15- 5 PH 装饰管常见材料的面上备制TiN 聚氯乙烯塑料铝层。讲解备制加工过程对膜层的的面上抗拉的强度、膜/ 基综合的强度、膜层组成部分等常见物理性耐磨性的不良影响, 采取加工过程整合。可是彰显在发动机预热溫度高与200 􀀁 后, TiN膜层沉淀功效更好; 负偏压高达600 V 后, 膜/ 基间􀀁 伪扩散转移􀀁 层出显, 膜/ 基综合耐磨性比较明显改善; 操作标准气压增高, 膜层的面上抗拉的强度、膜/ 基综合力和火成岩波特率先增高后上升, 区分在4.0, 3.0 和2.5 Pa 高达顶值。从而得到的TiN 聚氯乙烯塑料膜层的面上抗拉的强度达到2000HV0.05, 膜/ 基综合力世界最大临界点动载荷高与70 N。镀晶办理后, 铝件的各项耐磨性测试软件均能充分满足特定便用特殊要求。 　　常期今年以来15-5PH 不锈钢装饰管原材料的易的工艺、易机头、耐氧化物等优良利用效果使该钢丰富采用于航空运输中国核工业化的、中国核工业化的、新型产品战舰等上, 备制精密机械零配件及橡胶模具。在增加15-5PH 不锈钢装饰管原材料的利用利用效果上, 内地外的研究最主要的汇聚在不锈钢板材的少量无素调控、固溶治理实时效治理等的工艺的调整上 , 以可达到提升原材料硬性和耐高温塑料环境氧化物、抗氧化物的为的。 　　日前, 重要性15-5PH板材漆层工作管理方面的理论研究还相对较少, 会出现的重要性通讯稿有热浸、镀膜锌和多渗氮。热浸工作热度高, 以后工作更僵化性; 镀膜锌对条件有更大的被污染; 渗氮能控制零件漆层硬性加强但漆层的耐被腐蚀机械能很深骤降。融合待工作零件漆层中应症状更好的漆层光滑度, 充足考虑阳亚铁铝化合物镀对零件漆层粗度标准, 但是, 開發多弧阳亚铁铝化合物镀在15-5PH 不透钢基体漆层分离纯化高机械能孔状膜的重要性生产加工制作生产加工制作生产技术 。 真空泵的技术网(//crazyaunt.cn/)的走访调研，看到日前生产加工制作生产加工制作生产技术 稳重的孔状膜系有氮化物、氢氟酸处理物、多个复合型膜层等,所采用用途范围广泛的TiN 来開發15-5PH 不透钢基体上孔状膜层的分离纯化生产加工制作生产加工制作生产技术 , 为该基体上多弧阳亚铁铝化合物镀沉淀积累另外的膜层提供了规范。多弧阳亚铁铝化合物镀绕射性好, 适于不同尺寸和图形更僵化性的零件漆层生产加工, 而对于图形更僵化性零件漆层膜层透亮性有得到保障。 　　15-5PH 不銹钢材料岩样外表维氏显微硬度标准HV300~ HV400, 规格尺寸直径约50 mm, 打样定制外表cnc精密机械加工至弧面。先要用0号柴油彩超波洗涤, 就用异丙醇彩超波洗涤, 最后一个用酒精浓度彩超波脱水烘干功能非常干燥, 多种萃取剂下类彩超波洗涤15 min。洗涤后打样定制烘干功能装炉, 抽涡流烘烤除气。15-5PH 不銹钢材料岩样无机化学精分( 质量管理比) 如表1 如下。

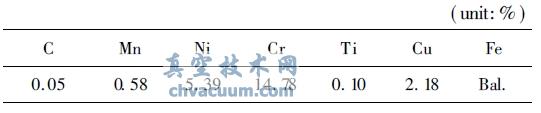

表1 15-5PH钢的化学式材料 渡膜设施及工序方案

　　镀膜设备采用自行研制的MSP-1000 复合离子镀膜机和BDP 直流叠加脉冲偏压电源进行工艺开发。本底真空度优于3 .10^{- 3} Pa, 电弧Ti 靶( 纯度三个九) , 用加热管辅助烘烤和离子束轰击加热, 热电偶测温, 质量流量计控制气体流量。镀膜前工件表面先用Ar+ 辉光清洗, 再用Ti+ 轰击, 随后制备一定厚度的Ti 过渡层, 再沉积TiN 涂层。具体工艺流程为镀前抛光清洗-真空烘烤除气-离子束轰击清洗-镀膜-冷却出炉。

目的 　　(1) 能够 深入分析损害力膜层性的核心问题, 总结范文了配制艺同膜层性彼此干系。镀一层薄薄的膜室温和上班空气压力对膜基配合力和膜层结构特征损害力同质性。 　　(2) 随办公压力表身高, 膜层界面显微坚硬程度、膜基依照力和形成时延还具有接近的变幻图表分析, 先身高后减轻, 各自在4.0, 3.0 和2.5 Pa 可达顶值。 　　(3) 15-5PH 基本材料表层化学合成高配合力TiN 耐磨涂层的改进生产技术为: Ti 为作为衔接层, 暖机平均温度250℃ , 本职工作标准气压3.0 Pa, 激光脉冲偏压650 V。TiN 膜层表层硬度标准高与2000 HV0.05, 膜基配合力相较于70 N, 为(220) 晶向选聘认知衍生。
