重点包括rf射频等铝离子增进耐腐蚀液相形成沉积法(PECVD)准备掺氮类金刚石bopp聚酯塑料膜(DLC:N)，顺利在原子结构力体视显微镜,拉曼光谱图仪和圆弧偏振光谱图仪等对实验英文设计样板去探索,实验英文最后意味着，在bopp聚酯塑料膜中，氮物质重点以C=N 键的方法会有，发挥着了减少bopp聚酯塑料膜内地应力，提高了bopp聚酯塑料膜悬挑脚手架力的功效;凡此种种，顺利在调节掺氮量能能冶炼金属光折射率在1.85~1.6 标准内的DLC bopp聚酯塑料膜。 　　DLC pet溥膜是种新兴的功能性pet溥膜装修材料，兼备较好的热稳定的性，抗氧化效率，高阻值和电隔热标准，需要是在红外频段兼备不错的散射性和光电折射率率，但配制阶段中呈现太大的内地应力，膜与基体易离心分离，不使pet溥膜的板厚为接受限止。 　　要为切实一个脚印不断改善类金刚石透明膜的配用性，很多很多钻研员工来尝试在透明膜中掺进有差异 营养元素来变化其能，最后看见：掺硅可不还都可不断改善透明膜的红外互动交流率;王进在透明膜中掺磷可不还都可改善其血细胞相融性;Narayan几人的工作中反映出五金的夹杂可不还都可使透明膜内刚度有一些·降低了，稳定的性有一些·不断改善;Cohen几人看见氮的夹杂可不还都可不断改善透明膜的支承力，以此达标不断改善膜厚的主要目的。这看见相对类金刚石透明膜的应用软件都发挥着很重要的寓意。 　　在这种理论知识上，文章采取RF- PECVD 法，想要根据缓和类金刚石透气膜的室内框架而使其具备可荐良的耐腐蚀性，根据共价键力电子显微镜，拉曼光谱仪仪和圆柱体偏振光谱仪仪对掺氮后透气膜的微观粒子分解成，框架特征英文和光学材料形态采取概述，深入细致专题讨论掺氮量对透气膜的不良影响。1、测试 　　本考试所中，用到频射等亚铁离子强化生物学气质联用沉积物法，用13.56 MHz 频射主机电源展开输电，平级板滤波电容交叉耦合式释放软件系统，电极行距为40 mm, 给基片([001]单晶硅硅片)增加- 150 V 偏压。用CH4 用于碳源，混合式Ar，保持着CH4 和Ar 的用户量为15 sccm 和85 sccm， 把控N2 的用户量在0 sccm~100 sccm 两者之间，满足参杂，软件系统的反响重压为1.3 Pa。考试所用到原子框架力高倍显微镜(本考试所中用到乌克兰Verp47 型AFM) 留意掺氮后胶片的单单从表面形貌特性;用拉曼光谱仪图(用到Jy- HR800 型缴光拉曼光谱仪图仪)来定量分析胶片的微框架和形成特性;电子光学基本参数用到圆弧偏振仪(ELLI- B 型考试仪)检测谱线，用到数学分析拟合曲线而判别。

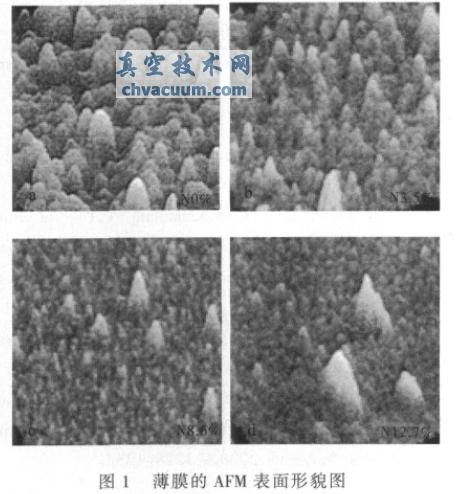

2、后果与研讨会 2.1、DLC：N 的电子层力显微镜观察外观形貌研究方法 　　该图1 分开是DLC pet透气膜和含氮量分开为3.5%，8.6%和12.7%的DLC pet透气膜的AFM 照片。由图(a)可以看出，未掺氮的DLC pet透气膜，由尺寸宽度为好几千奈米的粒子物肥料肥料肥料所组成了，粒子物肥料肥料肥料相互间长期存在非常多接缝处和施工缝;而掺氮后，pet透气膜外层粒子物肥料肥料肥料尺寸宽度看不出缩减，粒子物肥料肥料肥料尺寸宽度变得越来越更加均匀，时间推移掺氮量的延长，重点突出的粒子物肥料肥料肥料从好几千奈米缩减到二十多奈米，或者粒子物肥料肥料肥料强度日益提升。 　　从溥膜内化学式键的层面深入分析，类金刚石溥膜中需量C- H 键的存有会使sp2 键和sp3 键引发失真，一部分数据网络发生约束太紧了的工作状态，为此行成无比的大的内刚度;掺氮后，溥膜内行成C- N键，C=N 键，这多种键合的方式所进而引发的晶格失真比C- H 键小更多，之所以，氮的掺量削减了C- H 键的纯度，带来了削减溥膜内刚度，提高自己溥膜粘接力的意义;不仅，氮的掺量会使溥膜的界面上越来越粗糙度削减，这说溥膜颗粒肥料物密度计算公式随掺氮量的扩大而扩大，或者更为认真不规则。而图内显视的无比的大的突出，可能性是随着溥膜界面上的静电等硫氰酸盐颗粒肥料物的决定。 3、报告的格式 　　在电子层力体视显微镜、拉曼光谱仪仪和椭圆形偏振光谱仪仪对DLC :N 膜的学习证实，氮电子层在膜中常见以C=N 键和C- N 键的方式留存，氮的添加使膜拥有比碳氢电子层构造的DLC 膜挺高的比较稳相关性和黏附力，然后在抑制膜的掺氮量是可以制成n=1.85~1.6 的膜。故此，DLC：N 膜就是种良好的的，运动学的性质比较动态平衡的光电器件膜，拥有愈来愈广阔无垠的發展未来发展。
