采用空心阴极等离子化学气相沉积方法,以NH3/H2的混合气体及CH4气体为原料反应气体,成功地制备了非晶的CHN薄膜,研究了CHN薄膜的沉积速率与直流电压及反应气体流量的关系。同时用X射线光电子能谱(XPS)确定了不同条件下薄膜中N原子的百分比,用原子力显微镜(AFM)对薄膜的表面粗糙度及表面形貌进行了测量和表征。结果表明:薄膜中N原子的百分比最大为12%,薄膜的表面结构光滑、致密,表面粗糙度小于1nm。

　　一转眼Cohen抓捕从学说上猜测了以β-Si3N4结构的有的β-C3N4将会包括与金刚石可呼告的体弹模量一来,CN塑料pe膜促使客户范围广关注公众号。但现通常数设计仅获取N含量的远达不到无机化学上的剂量比的非晶CN膜,由此说成a-CNx塑料pe膜(x 为C与N的电子层数之比)。也许远比,好多试验设计都显示a-CNx塑料pe膜包括好多非常好的的的性能,如较高的坚硬程度、低的静摩擦力常数、较高的弯折率和热肌肉收缩性及非常好的的无机化学上的平衡性等。此塑料pe膜正一步一步变成了庇护金属涂层原料及无水硫酸铜保养剂的下一批代用者。近来来,原料作业者陆续搞好了CNx塑料pe膜的设计作业,现多余好多提纯技术,如脉冲光蒸发掉、磁控溅射、反应迟钝微波射频溅射、铁离子束溅射、无机化学有机物热分解的等。 　　在激光束习惯干涉聚变(ICF)靶机械理论上知识调查论述中,大多数靶型都包含的CH 溥膜,但发生很高的内应力比应变,溥膜易开裂。论述取决于:在a-CH 溥膜中掺杂N可有效果地减低内应力比应变,然后加快溥膜与衬底的支承力,而对溥膜的低静摩擦指数公式和抗磨损损耐腐蚀性近乎未导致。可能等阳阳离子体物理化学气相色谱形成(CVD)都具有形成浓度快、形成的温度低和分离纯化溥膜安全性能高的特征,在适用空腔金属电极等阳阳离子体CVD形式顺利分离纯化了CH 溥膜的理论上知识上[7],大家又用该形式在石英晶体衬底上分离纯化一产品的CHN溥膜。这对加快CH 溥膜与基体的结合在一起承载力,改善溥膜易开裂的行业现状[8]或者探究分离纯化a-CNx溥膜的高效、性价比最高率成本低费的分离纯化形式都是有的主要的理论上有何意义和采用價值。 1、實驗原里及技术 　　选取实心阴化合物蓄电池充电流等化合物体CVD备制CHN贴膜的出现的环节 ,即等化合物体缩聚的环节 ,是在低真空环境下对运转空气蓄电池充电流,使之出现等化合物体,并在衬底上生长的需要备考要的贴膜的的环节 。等化合物体是一些或所有的电离的空气,大部分由网上、化合物和碱性基团型式。运转空气CH4和NH3在蓄电池充电流的状态时会离解成有差异的碳原子电影片断,如CH4可离解为CH-3 、CH-2 、CH- 等,NH3可离解成NH-2 、NH- 等,有差异的碳原子电影片断在衬底上应该相护角色出现某一网状型式型式的CHN贴膜。 　　CHN聚酰亚胺膜的成长机能具有几个阶段:搅拌乙炔气产甲烷阶段,产甲烷粒子束向基片输运阶段,在基片上成长阶段。控住聚酰亚胺膜成长的主耍技术指标有症状乙炔气留量、乙炔气重压、电流电阻值电流、加聚物结构类型、金属电极间隙等。科学试验传动装置右图1如图是,环保设备为更新后的全智能键真空室台,实心阴也十分钼环,症状物料乙炔气为NH3/H2(体积太比1:9)及CH4的搅拌乙炔气,用安全性能留量控住器被淘汰过往的叶片留量计,得到更精确度高地控住症状乙炔气留量,提生聚酰亚胺膜尺寸的不规则性。乙炔气色度均超过99.99%,基片为增加光泽的石英砂片。选择制作工艺技术指标:衬底距为2cm,的运行日期20min,的运行标准气压90～100Pa,电流的运行电阻值电流300～700V,症状乙炔气留量0～5mL/min。

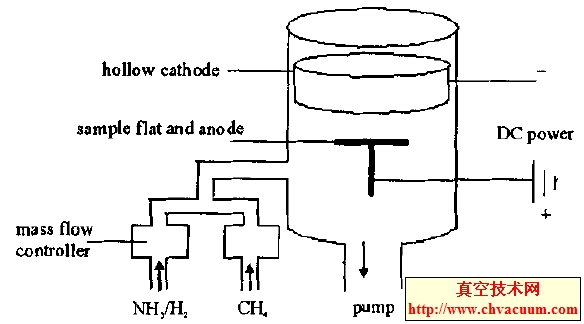

图1 空芯阴铝离子蓄电池放电等铝离子体CVD镀膜等等仪器构造图 2、毕竟及讨论稿 　　交流电电压值及有毒气体客流量等艺性能指标对岩浆岩频率、框架和的成分反应都更大,艺性能指标对聚酰亚胺膜的反应向来全都非常重要要的基本上的研究內容。

　　在衬底高度(2cm)、工作时间(20min)、本底真空(7Pa)及工作气压(90Pa)均不变的情况下,分别改变直流工作电压及反应气体流量,得到了不同条件下的CHN 薄膜样品。

2.1、溥膜的累积传输速率 2.1.1、直流电做工作端电压对沉淀带宽的影晌 　　反馈其他气体用户用户量一致(NH3/H2用户用户量为1mL/min,CH4用户用户量为5mL/min)的生活条件下,只变现整流电工做输出功率(300～700V),能够 形成沉积速率单位随整流电工做输出功率的变现曲线拟合,如图是2如图所示。

图2 形成沉积传输速度与直流电源额定电压的原因 3、目的 　　小编价绍了中空阴亚铁离子等亚铁离子体CVD备制CHN 贴膜的工艺设计技术,如下了合理的磨合波特率随技术指标不同等值线,表明磨合波特率并不随工作电压降成曲线的关系,还是在550V处留存一极大值值,氮分量随工作电压降的变高而减短,当其余的条件始终不变时,在所探索使用范围内,氮分量随NH3/H22g流量的增强而增强。他们結果为未来十年CHN贴膜的进1步探索夺取了基础条件。
