几种常用标准漏孔的结构图

2008-09-24 admin 真空技术培训讲座

    标准漏孔是在一定条件下向真空系统内部提供已知气体流量的元件。一般要明确这个气流量（即漏率）的气体种类、温度、压力等条件。如果不特别指明，则指温度为296±3K、入口压力为1.01×105Pa、出口压力低于1.33×103Pa的干燥空气（其露点温度低于248K）的漏率。

    几个实用细则漏孔的节构如图已知10右图。

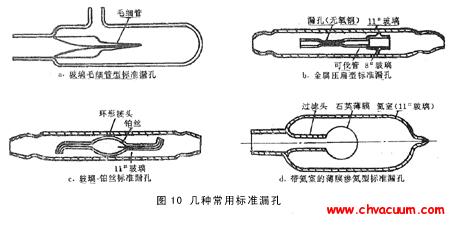

常用的标准漏孔结构图

图10：常用的标准漏孔结构图

    玻璃毛细管型标准漏孔（图中a）是用局部拉细的玻璃毛细管制成的，漏率为10-8~10-7Pam3/s。

    金属压扁型标准漏孔（图中b）通常是用无氧铜或可伐管压制而成，漏率为10-8~10-6Pam3/s。

    玻璃铂丝型标准漏孔（图中c）是利用玻璃与铂丝的不匹配封接制成的。当铂丝直径为0.1~0.5mm；封接长度为5~10mm时，漏率约为10-7Pam3/s。当温度改变时，其漏率变化。若296K的漏率为qL、296，则温度T时的漏率为式（8）。式中f（T）的曲线如图11所示。

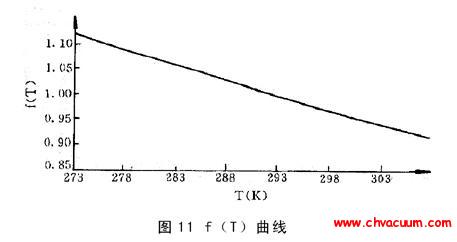

漏率随温度变化曲线图

图11：漏率随温度变化曲线图

    薄膜渗氦型标准漏孔（图中d）是利用石英薄膜球泡的渗氦速率制成的，其漏率一般为10-5~10-9Pam3/s。由于温度对漏率的影响很大，使用时应当注意修正。如果温度T1时漏孔漏率为qL、T1，使用温度T2时的漏率应为式（9）。式中，E-氦在石英中的渗透激活能；R-摩尔气体常数。
