采用四极质谱仪，对大功率速调管烘烤排气过程中残余气体进行实时检测，分析烘烤排气过程中管内件及氧化物阴极的出气规律。结果表明：烘烤排气过程中主要出现三个出气高峰，依次出现在烘烤排气温度30，75，325℃；过程中排除气体主要为H2O ，并含有少量CO 和H2 ；进入烘烤排气保温区后，出气量较小，且基本保持恒定；烘烤排气结束后，残余气体含量微少，均低于1.2×10^-5 Pa ，为速调管提供了较好的高真空环境。

　　电真空器件中残余气体对器件的阴极发射性能、整管性能及寿命等有着非常重要影响。在实际工作中，不但要降低电真空器件中残余气体的量(真空度)，更要注意控制残余气体的质(气体成分)，即将对阴极有毒化作用的气体压强降低到临界中毒压强以下，甚至为零，而对阴极有激活作用的还原性气体控制在一个最佳压强范围。通常，管内残余气体在电子注作用下发生电离，产生的离子会引起离子聚焦、离子轰击阴极和离子震荡等物理现象，使阴极发射和高频输出功率下降。合理的烘烤和排气(以下简称烘排)工艺过程对减少速调管内残余气体，保证速调管可靠工作尤为重要。

　　分析烘排过程中管内出气的成分及其分压强对提高电真空器件的性能和质量、改进产品的设计和工艺具有重要的作用。残余气体质差量高，往往是器件性能低劣，早期失效的主要原因之一，采用四极质谱残余气体分析技术将有助于分析各种残气成分对器件性能和寿命的影响，有助于查明器件内存在的放气源，以便判断阴极及各部件、烘排生产工艺规范是否科学合理，分析器件的质量，作为检测整管的手段。四极质谱仪已成为高可靠、高稳定、长寿命的电真空器件所必备的诊断仪器。

　　这篇文章在机械泵改装排气管管台子上按装四极质谱仪，在烘烤改装排气管管工作中电子元器件内排气工作的质谱阐述，对负极及管外的原材料排气工作及成份研究方案和评介。

1、试验系统

　　本实验设计系統的具体由重力作用系統室、内重力作用系統系統的、外重力作用系統系統的、烘烤系統的、四极质谱深入检测仪五主件构造。相信构造零主件如1 一样。该机械设备專用于极高重力作用系統条件下的大最功率速调管烘烤res排气及封离。

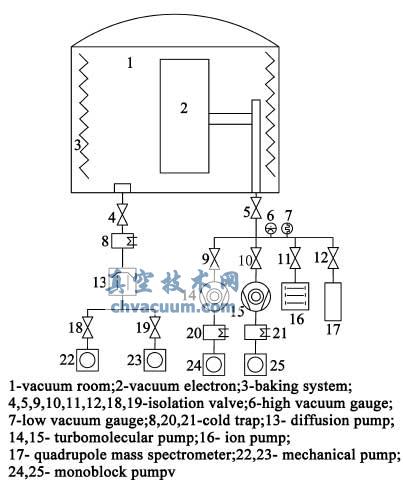

图1 　应用在残留物有机废气气体质谱深入分析的实验英文整体的原理图

　　真空室有效工作空间Υ1000 mm ×2000 mm ，工件内腔容积≤10 L。内真空系统(工件内真空)主要由两台机械泵、两台分子泵、一台离子泵组成，极限真空度大于10^-8 Pa ，为防止真空系统对工件内油气污染，在机械泵前级加了两台冷阱。外真空系统主要由两台大抽速机械泵和一台扩散泵组成，极限真空度1 ×10^-3 Pa 。

　　四极质谱仪联系到内负压设备化设备化上，广泛用于烘烤泄压阀环节中大电功率速调管残留废气深入分折。四极质谱仪不会人造磁铁，稳定性质量指标较高，是阶段操作更广的是一种家庭型静态质谱仪。可估测集成电路芯片里面的废气的类物质和相关的的分压强值。四极质谱深入分折设备化首要由下类要素产生：超多负压设备化热泵机组、腔体(通道)及闸阀、四极质谱仪、采集深入分折贷款机构、检测抑制仪器仪表等辅佐系统设计。

2、烘烤排气过程中管内出气规律

　　大马力速调管致使其工做上额定电压高、金属材质电极释放感应电流黏度高、电子技术技术注马力高和容积怎么算大，其负压体腔内残渣有害空气的有效成分及含铁会印象其正常值工做上，有的导致整管报损。速调管主耍在烘烤进气工艺技术达成对金属材质电极去分解成和激活开通开通，及腔内负压体大环镜荣获的。烘烤和进气工艺技术是速调监管备的在最后一块工艺技术，在对速调管加温和负压体进气，去掉速调管工艺进程中的生产物，消除吸出在金属材质和陶瓷厂家建材面上的有害空气，对金属材质电极去去分解成和激活开通开通，荣获金属材质电极、压力绝缘带和电子技术技术注传送数据必需求的高负压体大环镜。 　　本实验室备选S 光波大最几千瓦速调管开始烘排步骤中钢管道改装泄压阀管按原则的剖析分析。该速调管按照结合结构特征的钝化物阴离子，阴离子放入速调管前路过了电子设备枪预除气工步，故此在整管烘烤改装泄压阀管工步中阴离子化解各个环节改装泄压阀管较少，节约了整管需求的烘排时间段，减短阴离子改装泄压阀管对钢管道坏境的关系。如图甲一样2 一样，为大最几千瓦速调管烘烤改装泄压阀管步骤中，残渣有机废气气体组成及硫含量的发生改变。由图里需要通过观察出，在整个的烘烤改装泄压阀管步骤中，H2O(M/ e =18)改装泄压阀管量最大的，任意改装泄压阀管量从大到小顺次为CO(M/e =28)，H2(M/ e =2)。O2 (M/ e =32)和CO2(M/ e =44)改装泄压阀管量很小，需要给忽略。

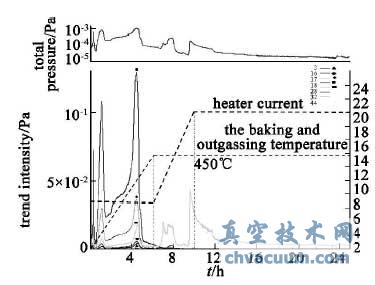

图2 　烘排过程中 中排气曲线图 　　这之中除CO 气身体，另外其他气体在另一烘排工作中吸气規律首要相一致，通常现身六个气峰，第另一个个气峰进行在灯丝工作电压、直流电施用阶段(灯丝直流电7 A ，烘排气温30 ℃)，时间推移烘排气温和阴离子气温的偏高，当气温符合75 ℃时现身其次个气峰，在325 ℃烘排气温下，现身第六个也是上限的吸气峰，接着随后电子器件内吸气量日趋消减，在450 ℃保冷期间内，吸气量极为小且首要做到节流期间，没见显然气峰现身。烘排工作中，CO 吸气規律较为特色，在不断升温工作中，也发生了六个吸气峰，但吸气量并不多，加入烘排保冷区后现身两明显的吸气高峰时段。

3、烘烤排气过程中出气峰分析

　　管外的残留物热场对阳极化合物负极的反应构成重毒性热场、中性化有机废气有害气体热场、系统激活性热场三大类。根据排气阀门阀门整个过程中中的残留物热场水分含量、的残留物热场对负极用等问题，要点对O2 、H2O 、CO2 、H2 、N2 等去剖析。本文作者主要的涉及排气阀门阀门整个过程中中现身的三种气峰、450 ℃恒温区、烘排重新整管揭晓前等4个事件段去要点残气剖析，以剖析出的残留物有机废气有害气体部分还有其吸气法则。

　　速调管整管进入高真空烘排气台后，开启真空泵并检漏，此时整管出气量较大，真空度较低，所以不进行升温排气，为保证阴极排气质量，防止管内残余气体具有向阴极低温区聚集导致阴极“中毒” ，需对灯丝施加电流电压，使阴极区温度升高。本实验首先对烘烤排气过程中第一个出气高峰进行残气分析，此时灯丝电压和电流达到烘排设定值，烘排炉内温度为30 ℃，超高真空规管测得真空度为1 ×10^-5 Pa ，四极质谱分析如图3(a)所示。该出气峰气体主要由于阴极电流和电压升高，阴极分解产生而成，随着灯丝电流电压的升高，电子枪内部温度升高，阴极材料出气量增加，主要出气的质量数分别为18 ，17 ，28 ，16 ，2 ，32 ，44 ，根据气体典型质谱图，质量数18 为H2O 峰，质量数17 为OH+碎片峰；因无质量数14 的N+碎片峰出现，所以质量数28 应主要为CO 气峰，质量数2 主要为H2 气峰，16 为O2-峰，32 和44 出气量较少，始终处于10-4量级，分别为O2 和CO2 峰。

　　与此一并，逐渐电子为了满足电子时代发展的需求，枪的内部摄氏度变高，节构建筑材料物理上的学吸收和检查是否吸收混合气物过量拉出，上文方面结合功能导致1、个撒气峰。逐渐烘排摄氏度的变高，节构零部位建筑材料物理上的学吸收混合气物缓解压力，产生最后个撒气峰，气峰混合气物水平及水平长为3(b)及表1 图甲中为，此情此景此刻灯丝的电压电压为烘排设置好值，炉内摄氏度为75 ℃。经历最后个烘排撒气时段时段后，逐渐烘排摄氏度的变高，撒气量慢慢的增添，到炉内摄氏度325 ℃时，达到第一个撒气时段时段，此情此景此刻气峰混合气物水平及水平长为3(c)及表1 图甲中。 　　由统计图表中就可以能够，3个排气峰气物均通常为H2O ，并有效大量的H2 和CO ，及轻微的O2 ，CO2 。烘排操作的时候中的排气通常包扩金属电极材质排气和设计材质排气。经过多次实验发现速调管金属电极选择钝化物金属电极，这种金属电极排气量极大，通常在该金属电极表皮钝化物在短时间的与气体遇到操作的时候中易过滤杂气，如H2O 、CO2 、H2 等，且设计不结实，吸气量极大。金属电极化学合成操作的时候中，安全使用了销棉等无机物，在前进行处理操作的时候中，无机物吸附产生的C ，烘排操作的时候中在高真空度高温度标准下与材质外部的O电子层依照建立CO 、CO2 等。

图3　气峰时段吸气质谱图

表1　气峰时间稳定度的气体化学物质含量的 　　在抽抽重力作用状况下，速调管内的设备构造建筑装修的素材的撒气重要根据表层能电磁学脱附的实验室气休和电生物症状造成的实验室气休。速调管的设备构造建筑装修的素材在气物中储藏时，其物理化学过滤物的实验室气休与场景中实验室气休以达到动态性化不取舍量，进到抽抽重力作用场景后，这个动态性化不取舍量刻上破，设备构造建筑装修的素材已经开始向抽抽重力作用场景中撒气，当中电磁学物理化学过滤物的实验室气休与建筑装修的素材表层能的配合力不强，在常温状态抽抽重力作用状况就能较方便的除去，而电生物物理化学过滤物实验室气休与建筑装修的素材表层能电子层为电生物键配合，配合力较多，比电磁学物理化学过滤物力强的多，为此相往烘烤原则中400 ℃较长时光可除去，即在再次个气峰付进释放出来。建筑装修的素材的放气的特点，与建筑装修的素材因素、溶解度、归一化处理形式、建筑装修的素材表层能模糊度及检测形式有的关系密切的关系。速调管重要复合设备构造均在氮气防护状况下钎焊而成，且氮气利于物理化学过滤物于各样建筑装修的素材表层能并渗透到工件企业内部，比较于其它的实验室气休， 　　氡气更加容易脱附。对铝合金素材，各不相同的气体的脱附的水温和脱附产甲烷能Ed 之差较少，这之中氡气团伙结构的脱附的水温最小，为30 ～ 45 ℃，比较接近于常温下。常见铝合金从的漆层就会添加料厚为10 ～ 1000 nm 的多孔性阳极钝化反应反应膜，占地为1 cm2 ，厚100 nm 的阳极钝化反应反应膜也可以树脂过滤性很大于100 个水团伙结构层的水气量。尤其要是阴离子从的漆层松软阳极钝化反应反应物很容易树脂过滤性大量水空气压缩。铝合金零部件在真在空中采暖器时，在200 ℃连加连减主要的是水和各种从的漆层树脂过滤性物品的脱附。高于200 ℃综上所述，出于阳极钝化反应反应层中的树脂过滤性水及各种物品刚刚开始移除，移除传输波特率定于其团伙结构凭借各不相同大小和直劲的微孔板或晶格与晶界的扩散作用传输波特率。 　　在烘烤温300 ～ 400 ℃时，这个分混合气体(N2 ，O2 、CO2)迅猛散出，进行第二个撒气巅峰。一这个部分水大分子为温度过高必要条件下，板材内部人员H2 替换氧化的物生产H2O 。

4、烘烤排气过程中保温区、烘排后残气分析

　　图4(a)为烘排保温18 h 后残余气体成分，具体含量如表2 所示。由图表中所示，经过18h 烘排后，管内主要气体含量较低且基本保持恒定，主要气体为CO 。三个气峰中主要的H2O 、H2 气体均基本排气完毕，含量均低于3 .165 ×10^-5 Pa 。图4(b)为烘排结束，停油泵6 h 后管内残气分析，此刻灯丝电压电流为0 ，炉内温度72 ℃。由表2 所示，烘排结束后管内真空度达4 .3 ×10^-8 Pa ，完全满足微波管正常工作的10^-5 ～ 10^-6 Pa 真空度要求。管内残余气体主要为微量的CO ，残余气体含量均低于速调管正常工作的临界压强值，不会影响整管的正常工作。进行该分析后，即关四极质谱仪、开炉出整管，因此此刻管内残气分析直接反映了烘排后整管管内真是残气成分和含量，直观的反应了该支电真空器件管内真空环境。

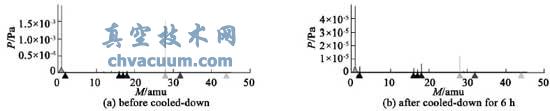

图4 　烘烤进气保暖区管路撒女人气质谱图及整管封离前残女人气质谱图 表2 　烘烤res排气外保温区多余气味基本化学成分及整管封离前残气基本化学成分

5、结论

　　(1)烘烤进气的时候中核心会出现了几个撒气高锋，先后顺序会出现了在烘排温差30 ，75 ，325 ℃的时候中清除气休核心为H2O ，并含带少量的CO 和H2； 　　(2)打开烘排保冷区后，撒气量基础增加固定，且撒气量较小；

　　(3)烘排结束后，整管内部真空度达4 .3 ×10^-8 Pa 残余气体含量均低于速调管正常工作的临界压强值，为速调管提供了非常好的高真空环境。
