采用化学共沉淀法合成26wt %ZrW₂O₈/ ZrO₂近零膨胀复合陶瓷靶材,并以脉冲激光法在石英基片上沉积制备了ZrW₂O₈/ZrO₂复合薄膜。利用X射线衍射仪(XRD) 、热膨胀仪、扫描电子显微镜(SEM) 研究了复合靶材的晶体结构、热膨胀性能和致密度,同时也探索了热处理温度对复合薄膜的相组成和表面形貌的影响。结果表明:合成的靶材由α-ZrW₂O₈和m-ZrO₂组成,26wt %ZrW₂O₈/ ZrO₂复合靶材在30 ℃～600 ℃的热膨胀系数为-0.5649 ×10^-6K^-1,近似为零,且靶材致密、均匀;脉冲激光沉积制备的薄膜为非晶态,表面平滑、致密,随着热处理温度的升高,薄膜开始结晶,在1200 ℃热处理6min 后得到纯ZrW₂O₈/ZrO₂复合薄膜,且两相物质在膜层中分散均匀,结晶后的薄膜存在一些孔洞缺陷。

　　热膨胀是影响材料使用的一个重要物理性能,在自然界中材料的热胀冷缩是一种普遍的现象,但是有的材料却与此相反,即随着温度的升高体积发生收缩,称之为负热膨胀材料。近些年来,负热膨胀材料研究已经成为材料研究的一个分支,是材料研究的热点,其中ZrW₂O₈ 因具有负热膨胀系数大( - 9×10 ^{- 6} K^{- 1}) 、各向同性且响应温度范围宽(0.3K～1050K) 等特点而备受关注,将其与正热膨胀料进行复合可以制备出可控热膨胀甚至近似零膨胀复合材料,此类材料在光学、电学和微机械等领域有着广泛的应用前景。

　　目前国内外报道的有将Cu ,Al ,ZrO₂ ,SnO₂ ,Cement 和Polyimide 等材料与ZrW₂O₈进行复合,并且取得了一定的进展, 其中关于低热膨胀ZrW₂O₈/ ZrO₂复合材料的研究报道最多。ZrO₂在0～1000 ℃之间的热膨胀系数约为10 ×10 ^{- 6} K^{- 1} ,与ZrW₂O₈ 的热膨胀系数绝对值相近,而且在烧结过程中ZrO₂ 与ZrW₂O₈之间不发生反应,这使得合成可控热膨胀甚至近似零膨胀ZrW₂O₈/ ZrO₂复合陶瓷成为可能,Lommens P 、Niwa E和杨新波等已经采用固相法合成了ZrW₂O₈/ ZrO₂复合陶瓷,而目前关于ZrW₂O₈/ ZrO₂复合薄膜的研究还鲜有报道。和块体材料相比,薄膜材料有着不可比拟的优越性,在某些特殊的领域中具有不可替代的地位,因此对ZrW₂O₈/ ZrO₂复合薄膜进行研究具有重要意义。本文采用化学共沉淀方法合成ZrW₂O₈/ ZrO₂近似零膨胀复合陶瓷靶材,对靶材的性能进行了表征,并以脉冲激光法沉积制备了ZrW₂O₈/ ZrO₂复合薄膜,研究了退火温度对薄膜晶体结构和表面形貌的影响。

1、实验方法

1.1、靶材的制备

　　以数据分析纯的钨酸铵(H4N) 10W12O41·xH2O 和氯化铵氧锆[ZrO (NO3 ) 2 ·5H2O ] 看做工业原料, 遵循26wt %ZrW2O8/ ZrO2 包覆产品的占比计算方式,不同称取掺入的钨酸铵和氯化铵氧锆互溶去亚铁阴阳离子清水里面,做成浓硫酸浓度为0.2mol/L的W6 + 和Zr4 + 悬浊液,以双滴法将W6 + 悬浊液与Zr4 + 悬浊液按尽量占比逐滴滴出行加到50mL 去亚铁阴阳离子清水里面,边滴入边超强搅匀,有小白沉垫物,仍在搅匀2h ,滴入氨水和氯化铵,调结W6 + 、Zr4 + 混合式盐悬浊液的pH值约为8 ;将发应悬浊液不动的12h～24h ,实现氧化除理后,将沉垫物物过滤清洁,干洗,在80 ℃烘烤能够 小白前置前驱体,考虑后在600 ℃预烧4h ,最后考虑45min ,在夜压机子压做成Φ23mm ×4mm 的靶材在1150 ℃烧结工艺3h ,高频淬火后能够 26wt %ZrW2O8/ ZrO2 包覆瓷质靶材。

1.2、薄膜的制备

　　利用248nm KrF 准分子激光器在10mm ×10mm石英基片上沉积薄膜。沉积薄膜前,基片分别用强酸、强碱、去离子水和无水乙醇清洗,去除表面污染物。利用涡轮分子泵将真空室预抽至1.0 ×10 - 3Pa 。沉积过程中,让激光束经过石英窗口聚焦在复合陶瓷靶材上,聚焦后激光能量密度为420mJ ·cm- 2 ,脉冲宽度为20ns ,脉冲频率为5Hz ,基片与靶材之间的距离为315cm ,真空室内通入高纯氧气至10Pa ,基片温度550 ℃,沉积时间为60min ,沉积前在单晶硅基片上用掩片遮盖一部分,基片沉积薄膜后形成一个台阶,以便采用台阶仪测量其厚度。薄膜采用快速退火炉热处理,在650 ℃和800 ℃热处理3min ,高温热处理时,采用铂金片将薄膜密封后,在1200 ℃退火处理6min 后在冰水中淬冷。

1.3、印刷品的定量分析 　　用美国队理学Rigaku D-max2500/ pc X X射线衍射仪对胶片实行物相介绍,扩散源为CuKα(20 kV) ,以5°/ min 的速度扫码;采取美国队Hitachi 机构的S24 800 Ⅱ场放出扫码电子器材高倍显微镜留意胶片的面形貌; 用ET350 面有粗糙纹理仪验测胶片的薄厚。 2、可是与分折 2.1、靶材的组成、低密度度和横剖面形貌解析 　　靶材和基性岩贴膜因素同样,这也是单脉冲脉冲光基性岩贴膜最主要的的特点,制成的靶材成为贴膜的源建材,其溶解度、化学成分的材料和低密度度等马上确定了贴膜品格。图1(b) 是用于共积累法制成的前轮驱动体并经1150 ℃烧结工艺3h 后所得税率符合瓷砖靶材的X X放射性元素衍射图谱。方便于价格对大比分享,将纯ZrW2O8 和纯ZrO2 的X X放射性元素衍射图谱也标了出了,区别下图1 (a) 和图1 (c) 图甲中。实现价格对大比分享和与JCPDF 卡比较,说明怎么写制成靶材由立方米结构设计的α2ZrW2O8 相和单斜的m2ZrO2 两相结构,没有其余杂物。

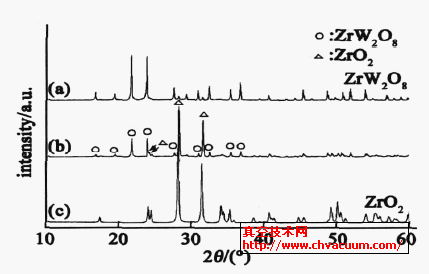

图1 　(a) 纯ZrW2O8 (b) 26wt %ZrW2O8/ ZrO2 和(c) 纯ZrO2的X放射性元素衍射图谱 　　是指内文，小内容第二名章数的个部分资源省略，仔细小内容请发邮件至小编讨要。 3、理论依据 　　以生物学共沉淀物策略组成空间结构非均质,不规则包覆的26wt %ZrW2O8/ ZrO2 瓷器靶材,其热变形数值为-0.5649 ×10 - 6 K- 1相近为零,并且以此为靶材,用单输入脉冲激光器行业法在石英砂基片上累积了ZrW2O8/ ZrO2 包覆聚酯pet聚酰亚胺膜,单输入脉冲激光器行业累积的ZrW2O8/ ZrO2 聚酯pet聚酰亚胺膜为非晶态,用如何快速去应力退火炉在800 ℃热治理 3min 后聚酯pet聚酰亚胺膜心得,含量为WO3 和ZrO2 聚酯pet聚酰亚胺膜,在1200 ℃用白金和铂金片通风的條件下,热治理 6min 后从表面层淬火能够ZrW2O8/ ZrO2 包覆聚酯pet聚酰亚胺膜,含量和靶材完全一致,且包覆聚酯pet聚酰亚胺膜中ZrO2 相不规则分散性在ZrW2O8 相中,随着时间推移热治理 摄氏度的从而提高,高斯模糊非均质的非晶聚酯pet聚酰亚胺膜从表面层心得后现身了了些施工缝通病,聚酯pet聚酰亚胺膜从表面层粗糟度添加。
