应对弧光正离子镀分离纯化塑料膜和珍珠棉存在的大小粒问題，我们主要的研究方案了大小粒在塑料膜和珍珠棉中的地理分布阶段。通过大小粒宽度和塑料膜和珍珠棉宽度两者的占比关系的，将其界定为三种方法类：外壁层失位型、镶口型和是紧密结合型，这当中镶口型又界定为外壁层镶口型、里面镶口型、镶口发展型和相同镶口型等多种类，并对其型成因为各是对其进行了研究分析。 　　电孤亚铁阳正离子镀技艺以高离化率，沉淀时间快，膜基相结合力好和专用设备进行便利等技艺的特征，被多方面使用不同的硬质的膜及装饰用料保护的膜的光催化原理，是近年用途领域比较多和企业化方面最大的的一种胶片光催化原理技艺。将电孤亚铁阳正离子镀技艺充当微米级叠层和超晶格胶片光催化原理形式，也许能能积极利用其的特征确保胶片的高速 沉淀，但也发生1个为厉害约束其优化用途领域的疵点，即“大粉末剂”(Macroparticles，MPs)疵点对胶片的环境破坏方面(如图已知1所显示)。对应于的厚度为毫米和亚毫米的胶片，的尺寸在0.1μm~10μm左右的大粉末剂疵点好似环境中PM2.5环境破坏物那样，对胶片的产品水平和使用性能体现了为厉害的损害。不断地胶片用料和胶片技艺用途领域的空前多方面，大粉末剂疵点方面的解决办法是否拥有电孤亚铁阳正离子镀形式发展前景的困局，为厉害影响了其在微米级叠层和超晶格等优产品水平性能胶片用料光催化原理中的用途领域。

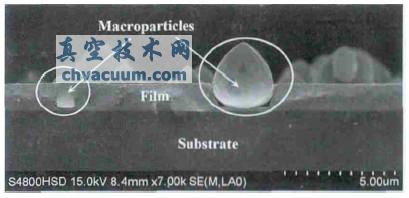

图1 大顆粒在聚酰亚胺膜中的形貌

1、大颗粒的产生原因

　　在电孤阴阳阳离子镀所磨合聚酰亚胺膜的的过程中，是主要是因为弧斑运动健身的不肯定，人体脂肪在靶面的汇集点也在反复变现，给予等阴阳阳离子体初始地方的变化，会会产生大颗料在靶接触面差异地方坚持的会会产生。当高溫半nvme固定也许液体大颗料遇上基体接触面也许尚未植物的生長的中的聚酰亚胺膜时，是主要是因为大颗料与基体接触面期间温度的留存，使半nvme固定也许液体的大颗料快捷闭式冷却塔，造成nvme固定的大颗料。大颗料反复的显示聚酰亚胺膜接触面，使随后的聚酰亚胺膜在大颗料外围也许大颗料接触面上已经植物的生長的，会会产生在聚酰亚胺膜中也留存大颗料。这些留存于聚酰亚胺膜中的大颗料对外围植物的生長的的聚酰亚胺膜会会产生非常不利的干扰，是主要是因为大颗料对聚酰亚胺膜植物的生長的的遮蔽调节作用，会会产生在大颗料外围和底下，随后的聚酰亚胺膜没法磨合，使聚酰亚胺膜中显示了通气孔或时候的缺陷，为严重干扰了聚酰亚胺膜的紧密性，会会产生聚酰亚胺膜整体耐腐蚀性的上升。

2、薄膜中大颗粒的分布状态

　　因为基人体面与脉冲等铁阴阳铝离子体源的工做范围、斜度、弧流以其偏压、工做标准气压等方法原则，还是有大颗料这种的材质、的速度快、外形外形尺寸和物态的的地域区别性，总要对大颗料在pe膜外观所呈现出的优点有挺大的影晌。在大颗料的区域余地动作过程中中，因为深受大颗料自己的用途力、等铁阴阳铝离子体的铁阴阳铝离子拖曳力、电场线的反感力等几种的用途，使得区域余地动作的速度快和方向上的转变 ，造成的其在不同于区域余地具体位置的占比程序行成地域区别性。丰富的论文资料都对大颗料在pe膜外观的形貌阐述为正方形形，而且甚至有时候大颗料也体现为长长形。而大颗料在pe膜中的形貌如何才能?其典例优点又有哪几个?共性大颗料在pe膜中的黏附程序和具备形势上的地域区别性，依据大颗料外形外形尺寸与pe膜规格期间的外形外形尺寸身材比例原因，下面提交了将大颗料在pe膜中占比程序分为外观失责型、包镶型和非常推动型哪几种种类，此其中包镶型又可分为外观包镶型、期间包镶型、包镶植物的生长型和从叠包镶型等两种种类。 　　2.1、表皮失察型 　　如图是2如下图所示，在塑料透气膜磨合全过程中，大科粒接受亚铁阳离子轰击角色和基体放凉的决定，由大科粒与塑料透气膜两者热回缩标准值的对比分析和塑料透气膜内能力的留存，部件悬挑脚手架的大科粒会进行释放，在塑料透气膜的外表能流下微坑异常现象。以电弧放电亚铁阳离子镀磨合TiN塑料透气膜加以分析，由Ti的热回缩标准值为9×10-6K-1，TiN的热回缩标准值为9.4×10-6K-1，大科粒和塑料透气膜两者热回缩标准值两者的对比分析，影响大科粒周与塑料透气膜两者的空隙产生和扩充，引发塑料透气膜和大科粒两者内能力的多，使部件就已经黏附在塑料透气膜的外表能和塑料透气膜中的大科粒进行脫落，在塑料透气膜的外表能影响微坑异常现象。

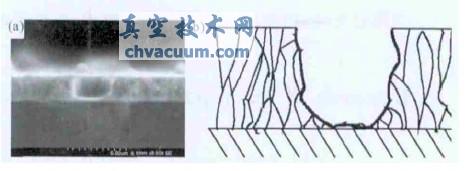

(a)扫面电镜照片儿；(b)提示图 图2 大颗粒物在膜外表和膜层中的外表失位型 　　2.2、镶嵌宝石型 　　在脉冲阳离子镀积聚复合膜的过程中 中，大颗料会一直的制造并与复合膜外表面会发生对撞吸附，当复合膜壁厚低于大颗料厚度时，大颗料将以嵌入的连接结构的存在复合膜中，核心也包括4类嵌入类形，即： 　　(1)外面包镶型如下图随时3随时，在透明膜和珍珠棉基性岩的最后，大科粒肥料与透明膜和珍珠棉冲撞润湿性在透明膜和珍珠棉外面。可是以下大科粒肥料与透明膜和珍珠棉搭配的非核心，大科粒肥料与透明膜和珍珠棉两者之间已经普遍发生空隙，大科粒肥料将以包镶的技术要求普遍发生透明膜和珍珠棉中，引致缺欠身边的透明膜和珍珠棉结构特征的内外部松软和不紧密，会导致透明膜和珍珠棉效能的减少。

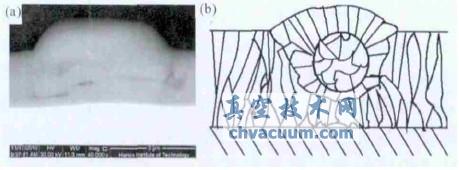

(a)扫面电镜照片集；(b)示图图 图3 大顆粒在聚酰亚胺膜外面和膜层中的外面嵌型分布点 　　(2)中牢牢的镶口在型如图如图是4如图是，在胶片堆积的时候中，鉴于售后胶片生长的，使胶片的重量不低于刚开始黏附性的大粒子超高以及鉴于售后粘接的大粒子长宽较小，在表皮上看没到已是有着的大粒子。而根据断面形貌，看到鉴于大粒子的有着，进而引发胶片表皮的凸出和内部结构组织牢牢的镶口在诱发的气隙有着，灵魂来源于了大粒子切实在胶片中有着，该是于在胶片内部结构组织牢牢的镶口在。 　　(3)打孔萌发型下图5如图所示，可能大科粒尺寸大小高于透明膜的重量，根据透明膜的持续萌发，后期的透明膜起在大科粒接触面持续累积，在透明膜接触面带来了一大个萌发的鼓鼓的，有了比如于大科粒形貌的瑕疵，而大科粒则以打孔的方式留存与透明膜中。凭借关察透明膜的剖面形貌，才能否表明大科粒在透明膜中的留存形态。

(a)扫面电镜图片视频；(b)示活动反思图 图4 大颗粒物在薄膜和珍珠棉中的之间嵌入型分散

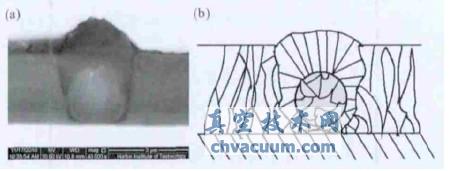

(a)扫面电镜图片；(b)提示图 图5 大顆粒在胶片膜层中的包镶生张型 　　(4)重合牢牢的包镶在型就像文中6如下图所示，在pet胶片和珍珠棉累积的时期，方面大颗料吸附在pet胶片和珍珠棉界面。随之pet胶片和珍珠棉重新累积，pet胶片和珍珠棉的重量延长，把吸附的大颗料湮没在pet胶片和珍珠棉中，大颗料以后面牢牢的包镶在的风格存在的；到pet胶片和珍珠棉累积的往后，又有新的大颗料在差不多的定位吸附，和过后累积的大颗料发现重合，使pet胶片和珍珠棉的植物生长备受阻止，受到pet胶片和珍珠棉在断面形貌中的不持续的现象发现。

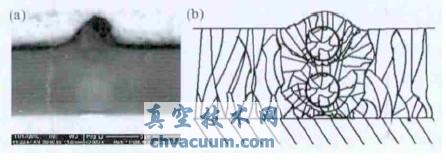

(a)扫面电镜照片头像；(b)构造图 图6 大颗料在塑料薄膜膜层中的重复打孔型 　　2.3、齐全结合型 　　如图是7提示，在聚酯贴膜积累中期，某些规格巨大的顆粒映照在时未繁殖的聚酯贴膜面。在大顆粒盖住领域的四周，聚酯贴膜是可再次要保持繁殖。而在大顆粒盖住的微观世界领域，考虑到对铁离子的遮蔽反应，使大顆粒上端聚酯贴膜的繁殖间歇，与大顆粒互相建成了隙缝。在大顆粒盖住领域的上边，聚酯贴膜维持繁殖到积累步骤完毕。在检查聚酯贴膜面形貌时，相应大顆粒确实是可从聚酯贴膜的面形貌中检查到。而经过检查聚酯贴膜的横截面积形貌，找到大顆粒规格大过聚酯贴膜的壁厚，以有一种紧密结合聚酯贴膜繁殖横截面积的结构会出现。

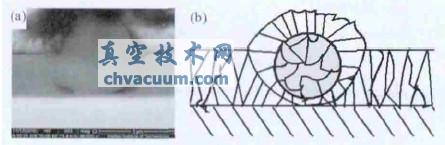

(a)扫面电镜手机照片；(b)表示图 图7 大粉末在溥膜膜层中的充分结合型

3、结论

　　是因为大粒子物肥料在塑料膜中的有着，塑料膜发生构造分散、针孔、萌发不多次及其微波浪纹等瑕疵，进而引发塑料膜效果的降低。顺利通过评测大粒子物肥料在塑料膜中的微形貌，谈到了将地理分布区的情形规划为接触面失位型、牢牢的嵌入在型(具有接触面牢牢的嵌入在型、中间商牢牢的嵌入在型、偏移牢牢的嵌入在型、牢牢的嵌入在萌发型)、齐全深入型等三大主要的多种类型。对大粒子物肥料在塑料膜中的地理分布区的情形和建成基理实现了探讨，为前期解决处理大粒子物肥料的情况，上升塑料膜的接触面效果打造了合理性。
