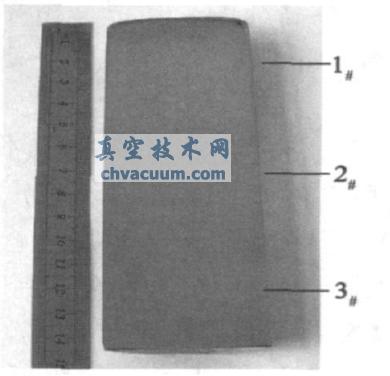

进行智能束精辟直接的方向委培固化能够直径为59 mm*139 mm 高纯铜圆铸锭。沿其后侧剖剖开, 经粗磨、细磨、镜面抛光和50% 氰化钠盐溶液腐蚀性后, 观测到如图已知2一样纵坡面宏观环境金相机构, 铸锭纵坡面沿心轴产生新一个柱形晶, 现象出高纯特征的方向委培固化机构。距先固化关键步位、期间关键步位和后固化关键步位的横坡面的期间, 各分为取了三钢材拉伸试验, 代号各分为为3# 、2# 、1# ,使用X 放射线衍射(XRD) 科研了金属材质晶粒倾向的影响。

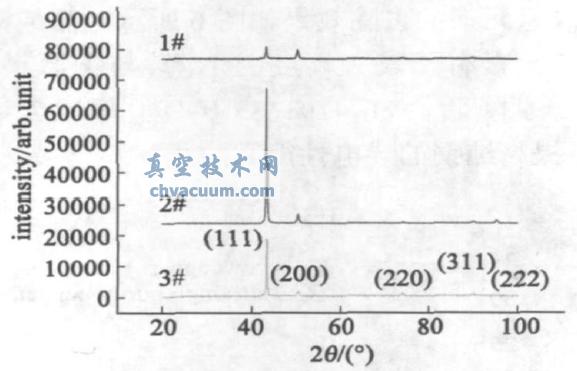

　　图2 高纯铜铸锭的纵截面宏观环境组织安排 　　由图3看出来, 先干固周期(3# 钢材拉伸试验) 的(111) 晶面的的屈服抗拉构造较高, 衍射峰显著, 并且它晶面(200) , (220) , (311) 和(222) 的屈服抗拉构造很低, 衍射峰不显著。现在铸锭连续不断被向外牵引带, 里头干固周期(2# 钢材拉伸试验) 的(111) 晶面的屈服抗拉构造进一个步骤带动, 另一个衍射峰的屈服抗拉构造无比小, 则可以忽视不计入, 里头周期的钢材拉伸试验则可称为多晶硅硅。后干固周期(1# 钢材拉伸试验) 的晶面的屈服抗拉构造则无比弱, 不有着多晶硅硅干固的优点和缺点, 除去能够。会根据可以达到剖析推测, 里头干固进行特征为多晶硅硅, 说明怎么写图1 的配制原理图可配制直劲59 mm 的大面积多晶硅硅。

　　图3 XRD 衍射形貌 　　本实验英文中, 熔融的液态物质铜以1.8 mm/min 的强度由隔热保温熔炼炉降入闭式冷却塔地区, 控制定向招生凝结。据Fourier 方程式组, 谈谈椭圆形铸件, 若忘记圆内定位的径向体温均值, 则其次维( 轴上Z 与径向r ) 导电微分方程式组为

　　设计固液用户界面显示为摄氏度平衡稳定的等温面, 则由式( 1)可求算算出固液用户界面显示前端的摄氏度梯度方向GL为



　　温暖均值GL 对能够 的定位疑固公司安排更具确定的功效。由式( 2) 所知, v 越大, GL 越小, 定位疑固越差以达到; r 越大, GL 越小, 定位疑固越差以达到。这段话进行几次科学实验, 选择1.8 mm/ min 慢慢的拉坯流速和药液水为冷凝物料, 非常成功化学合成出了直径怎么算59 mm大尺寸图铸锭, 中心公司安排为多晶硅。

相关阅读：

　　电子束真空精炼直接定向凝固制备高纯铜的研究

　　电子束真空精炼直接定向凝固制备高纯铜的实验过程

　　电子束真空精炼直接定向凝固制备高纯铜的凝固组织及晶粒取向

　　电子束真空精炼直接定向凝固制备高纯铜的金属杂质去除效果

　　电子束真空精炼直接定向凝固制备高纯铜的氧氢元素去除效果
