氧氢成分的清掉郊果长为6 图示。高纯铜铸锭的氧氢成分产生比较大幅度过的的减小, 与铜原材优于,O、H 分为减小了86.47%, 85.00% 。氧氢水分含量的减小, 可加快纯铜的导电能和解决建筑材料散架。

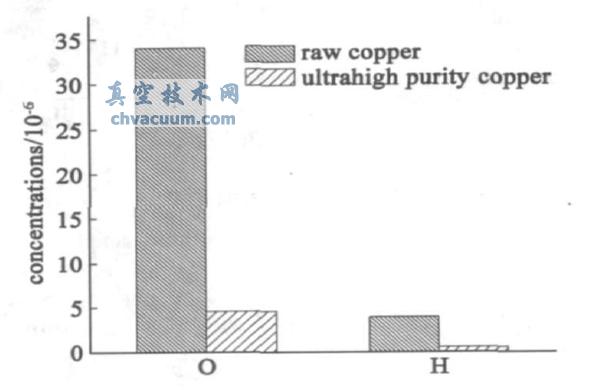

　　图6 氧氢无素清理体验对比 　　张华伟等设计了固体Cu 不锈钢中氢盐浓度的计算计数公式

　　式中, [ H ] 为铜液中氢的溶解度, 单位为100 g 金属中溶解的气体在标况( 101325 Pa, 273 K) 下的体积,即mL/ 100g; p H2为氢的平衡分压; T 为铜液的温度。当T= 1500 K, 取氢分压p H2= 5 * 10^{- 2} Pa, 计算可得氢的平衡浓度是2.05 * 10^{- 3} ml/ 100 g ( 0.184 * 10^-2 ug/g, 氢在标况下的密度为0.0899 g/L ) 。

　　通过TCH600 氧氢分折仪精确测试, 实计精确测试得到了铜铸锭中的氢份量为0.6 ug/ g, 远远少于理论上来计算值, 关键问题是石墨坩埚中的氢流进铜锭中, 另外还有很大个问题是坩埚较深, 氢始终无法造成强力气泡上浮, 要较长准确时间的分散也能分析出。 　　只不过, 纯化后高纯铜铸锭的氢与原料中氢的质量质量浓度不同于, 氢质量质量浓度已经的降低了85% 。氧含量的也减到了4.60 ug/ g, 不能够进步骤的降低的最主要的原由同上所诉。但如果选用更快含量的高纯坩埚, 利用反复反复调查可得到 更快含量的高纯铜铸锭。

相关阅读：

　　电子束真空精炼直接定向凝固制备高纯铜的研究

　　电子束真空精炼直接定向凝固制备高纯铜的实验过程

　　电子束真空精炼直接定向凝固制备高纯铜的凝固组织及晶粒取向

　　电子束真空精炼直接定向凝固制备高纯铜的金属杂质去除效果

　　电子束真空精炼直接定向凝固制备高纯铜的氧氢元素去除效果

全文下载：

　　电子技术束机械泵专业可以直接定位疑固提纯高纯铜的探讨
