以精铟为制造原材料，主要包括地区锻造手段提练复合In，论述发展管理指数公式、区熔流速及区熔多少次对铟提练实际成果的影晌。数据表达，Ni、Cu、Ag、As、Fe、Zn按照地区锻造有最号的删去，而Cd、Sn、Pb树脂吸附实际成果比较;在熔区流速3.5mm/min，10次熔融，可获到铟的溶解度为99.9991%。相结合负压蒸溜提练铟的试验数据，主要包括负压蒸溜-地区锻造的手段能刷快更强溶解度的复合In。 　　铟存在表现出色的物理防御检查是否的性质，广泛用用于电子无线、电力能源、光电技术、国家安全攻沙、近代新信息加工業、南航航空工業等高现代科技邻域，在国家实惠实惠中的功效较为重点。国家大是宇宙铟资源共享环境大国，经近几年来的发展趋势，国家大已建立联系了宇宙极大的原本铟的工業生孩子方式制度，是宇宙上极大的原本铟生孩子方式国和进口量国。

　　金属材料纯度的提高，可使其化学、电学、光磁性、力学性能得到增强，随着光电学、航空航天、原子能等领域高新行业的发展，对高纯材料纯度的要求也越来越高。目前，国内外铟的提纯主要采用物理法与化学法联合工艺，物理法主要有真空蒸馏法、区域熔炼法、拉制单晶法;化学法主要有电解精炼法、熔盐电解精炼法、一氯化物法、金属有机物法、萃取法等。俄罗斯的学者研究了金属InZnC12-InCl-LiCl熔盐电解及真空蒸馏净化法，研究表明通过多种提纯工艺联合法能将铟中的大部分杂质去除，但铅、锡、镍、镉清除效果较差。袁铁锤等采用甘油、I2和KI熔盐对电解铟进行净化，把电解法不易脱除的杂质镉从3×10^-6降至0.5×10^-6，同时能够较好地脱除铟中的铜、铅、锌、铊、锡。韩翼、周智华等研究了酸溶液电解过程中pH对锡含量的影响，结果表明通过对电解液的控制能去除大量的锡，但对痕量的锡却较难去除。БельскийA.A.等对各种杂质浓度在10-4数量级上的铟进行了真空蒸馏研究，但实验测定计算的分离系数数据与理论计算数据的数值出现不一致的现象。文献研究了电解精炼-区域熔炼法制备高纯铟，控制较低的区熔速度，可获得99.9999%以上的高纯铟。综上所述，要获得高纯度的金属一般需要联合多种提纯方法，本文主要讨论区域熔炼的方法提纯金属In，在不改变金属In形态的条件下制备高纯金属In，研究区熔速度及区熔次数对铟提纯效果的影响，得到纯度为99.9991%的高纯铟。

1、科学实验 　　本實驗所用到的的纯化生产设备为情况位置锻炼炉如1，其首要由感应灯加水设备软件、电源线路有效控制设备软件和冷去循环水往复设备软件三部曲好友分组成。 　　精铟装进石英石舟码放于范围锻炼炉内，通入高纯氩气保养，以有所不同的区熔快速从铟锭的首端移动式到末端，当有一次提炼截止后将自感应磁圈跳转铟锭首端，待铟锭都蒸发后，多次上述所说工步。以达到预设的提炼时间后，分析一下铟中溶物在锭首、锭中、锭尾的数据分布，样件选用瑞士ThennoScientific集团工作的ELEMENTGD论文检测。 表1 精铟化工部分

图1 程度范围冶炼炉

2、实验结果与讨论

2.1、平衡分配系数K的影响

　　铟及其各种杂质元素的平衡分配系数K列于表2。K小于1的杂质元素，Fe、Cu、Zn、Sn、Cd、Al、As、Si、S、Ag、Ni在固相中的溶解度小于在液相中的溶解度。在区域熔炼的过程中，杂质在液相中的浓度不断增大，在液相中富集，表现为杂质元素从锭首向锭尾方向迁移，最终富集于锭尾。如杂质元素Cu，其K值为0.006～0.008，初始为含量为8.7854×10^-6，反复的区域熔炼过程Cu从锭首向锭尾方向迁移，其在锭首为1.5029×10^-6，在锭尾为11.5296×10^-6。K接近与1的杂质元素，Tl、Pb在固相中的溶解度与液相中的溶解度几乎相同，在凝固的相界面几乎不发生偏析现象，通过区域熔炼不能使这类杂质发生定向迁移，去除效果较差。如杂质元素Pb，其K值为1～1.07，初始为含量为2.3034×10^-6，经过10次区熔提纯后，Pb在锭首的含量为：2.2162×10^-6，锭中：2.5632×10^-6，锭尾：2.4308×10^-6。K大于1的杂质元素，Mg，Al其在固相中的溶解度大于在液相中的溶解度。在反复区域熔炼的过程中，这类杂质在凝固时不断在固相中富集，表现为杂质元素从锭尾向锭首方向迁移，最终富集于锭首。但由于铟中只有Mg的K值比铟大，且原料中Mg的含量又较低，本实验对K大于1的杂质元素提纯效果也不是很明显。

表2 铟中很多杂质残渣的计算公式

2.2、区熔速度的影响

　　表3为区熔10次，不同的区熔速率的作用，可能听出，大几乎不溶物不断地熔区速率的的大幅度降低(除Pb、Sn外)，区域性性锻造的制取作用日趋增加。在区熔过程中中 中，较低熔区移动式的速率(即凝结速率)是可以可以保障高效液相中不溶物建立不光滑外扩散。分折原这是由于：Pb平衡量确定因子K比较接近于于1，能够 区域性性制取作用良好;设计周期时间表格中，In与Sn为紧邻设计，有着相类似的电学有机化学质地，且Sn能与In转成些不稳的无机化合物，最终得以阻挡了锻造过程中中 Sn的转迁。 表3 差异区熔时间的条件下的成效

2.3、区熔次数的影响

　　表4为区熔车速3.5mm/min，有所不同区熔三次的的功能。每进行一遍城市锻炼，溶物要素的划分都会遭受一遍再次划分，根据制备三次的加大，溶物要素在锭首和锭尾的划分就越明星，区熔的制备的的功能越多越好。 表4 有差异 区熔多少次的条件下的目的

3、结论与展望

　　在区熔车速为3.5mm/min，范围划分10次的能力下，将铟条的首端与末端截去，可不会能够含量为99.9991%的高纯铟。图2为3.5mm/min、10次能力下，区熔治疗成效组选杂质残渣的分布不均。从图示可不会得知，用范围划分融炼就Ni、Cu、Ag、As、Fe、Zn我们要除治疗成效最号，而就Cd、Si、Sn、S、Pb知晓治疗成效比较差。Cd、S、Pb鉴于K值介于于1，得以与铟离心分离，调查设计的没想到与探讨贴合，而Si、S的调查设计的没想到与探讨不一，探讨的没想到也许是鉴于测试测量误差出现，GDMS其本身就非合金金属物质的测试拥有需要的互补性性。

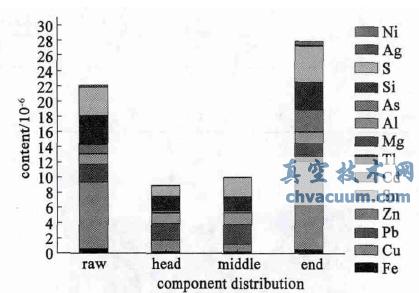

图2 区熔结果内外沉淀物的分布范围

　　结合课题组前期真空蒸馏提纯铟的实验研究结果，真空蒸馏法能很好的去除Zn、Cd、Tl、Pb、Fe、Sn、Cu、Ni。采用真空蒸馏与区域熔炼联合的方法，不改变金属In形态即能获得高纯度的金属In。
