依据近贴聚焦系列成像器件研究的需要,开展了光电阴极真空传递封接工艺研究,并且结合器件的研制对封接工艺质量进行了可靠性的考核。结果证明,用InSn 合金焊料进行光电阴极真空传递封接,其工艺稳定,性能质量可靠,封接气密性成品率高。这种工艺除了用于成像器件的研究和生产外,也可用于非匹配材料的气密性封接,具有广泛的应用前景。

　　近贴精准定位光电子子公司三维影像器材实验中,致使连接管结构设计紧促,管路房间空间体型大小小,是无法手工焊结改装排气管口管,整个的连接管改装排气管口是在高高压气系统箱房间开始。这类管型与除静电精准定位三维影像器相对来说,不一样的事例说是阴离子引擎与管体不开始氩弧手工焊结,光电子子公司阴离子找不着管路制作,还在专用箱高压气系统箱制作房间完工,与管体是相分離的。阴离子制作完工后,是用种子链接传接手段将阴离子与管体在高压气系统箱房间用焊料封接在分着。它是器材制做的第四那道工序流程,其封接密封性性直接的干系到制管的实现目标与不取得胜利。但是,实验出效果耐用、工序服务质量安全、采适用制做微光器材的光电子子公司阴离子传接封接工序是保持器材研制开发实现目标的关键因素。

1、焊料材料选择

1.1、焊料性能要求

　　所有激光散斑元集成电路芯片微电子科技负极化学合成都还有一种个共同体的关键性环节,可以说是要利用铯分子实行负极修改密码,并按顺序来提升 微电子科技负极快速度。对微电子科技负极射开始,仅有修改密码温度表降下来130 ℃以下的时,微电子科技子射层外面负极架构才趋向于稳定可靠。这时候实行负极转递封接可维持负极快速度不增涨。要维持高效能激光散斑元集成电路芯片的发明,实现了负极转递封接密封性性的高制成品率,对焊料建材的标准是: 　　(1) 焊料融点、流点压低130 ℃;

　　(2) 400 ℃烘烤温度下,蒸气压低于1 ×10 ^-7 Pa ;

　　(3) 焊料沉渣含锌量最低1/ 1000 , 色度高出99.99 %; 　　(4) 焊料环境温度铝热反应的情况粗俗散,侵及性好。

1.2、焊料材料选择

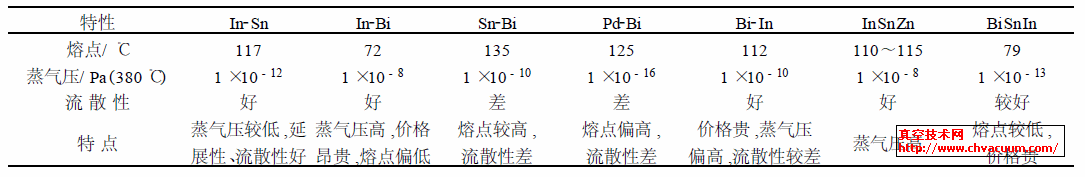

　　关键在于充分满足封接焊料的耐热性规范要求,依据材质 考察待选择的焊料材质有7 种(见表1) 。进行耐热性的相对较与研究,确认选择InSn 各种合金材质为封接焊料。紧密配合集成电路芯片封接空间空间结构, 焊料金桥铜业跨接线的截面积大小称为直径怎么算为2mm 的橡胶线。选择时,按空间空间结构照配置成根据的环型圈置入储铟槽里。 表1 　这七种低凝固点焊料性能方面较为



2、试验装置与方法

2.1、管体化铟

　　要实现封接气密性的高成品率和可靠性,必须要先在真空中将焊料熔化于管体阴极封接槽内,并在1 ×10 ^{- 4} Pa 真空度中500 ℃保温,使焊料与管体储铟基底面形成良好的互熔层,以确保焊料流散的均匀性。管体化铟是在沈阳科仪厂生产的HV GRL500 型超高真空无油真空炉中完成。其过程是:将盛铟管体送入真空炉排气,待真空度达到1×10 ^-4 Pa 后,进行炉体升温,经过升温→保温→降温过程后,取出管体,检查化铟效果,当焊料表面光亮、无氧化、无气孔、流散均匀,无断裂等缺陷,则化铟质量合格。

2.2、阴极传递封接

　　将化铟合格达标的管体配装上微的通路板(MCP) ,荧光屏,连到阴离子配件一块儿打入超长抽真空室合理制管台内,根据对管体烘烤排气阀门,光学清刷微的通路板,微微电子材料阴离子制得等多种工序,待微微电子材料阴离子光学反射层安全稳定后,使抽真空室腔室内摄氏度度保持着在130 ℃这些,再把微微电子材料阴离子用ed2k传承信息杆从阴离子制得室传输到封接室,与管体做出封接,确保封接非常好后,紧接着可以截断炉体加温24v电源,使摄氏度随炉生态升温到室内摄氏度,关键在于结束阴离子传承信息封接和整管理得。

3、结果与讨论

3.1、封接基材表面层处理

　　成像器件管体使用的金属材料为Fe₂Ni₂Co 合金, 焊料流散性能试验证明,380 ℃烘烤温度下, In-Sn 合金在可伐表面的浸润性较差,流散不均匀,有断裂现象,难以满足封接气密性要求。为了保证阴极传递封接气密性的高成品率,我们将原来在可伐上直接化铟,改为先在化铟处真空电子束蒸镀一层300 nm 的镍。经过化铟试验,焊料的流散性完全满足要求,成功地解决了低温焊料流散性差和高温焊料蒸发的化铟质量问题。

3.2、封接结构

　　思考到近贴集中三维成像元器件封装光学产品公司阴离子与MCP 互相的多远较近和光学产品公司阴离子电子器材电荷转移及铟封气密性性性难题,除在玻璃钢光学产品公司阴离子肌底封接上蒸镀总板材的厚度为300 nm 的双层膜外,还会在封接设备构造上选用了弯勾储铟。封接时使焊料地处铝热反应工作状态,使阴离子封接面与焊料交往后,只在镀镍合金金属上流散,并借着于管接头齿隙的孔隙用途而填满焊接缝隙,焊料量能保证在1.5 g以内,可确保气密性性性封接,增长的成品率,封接设备构造如图已知1 一样。

图1 　阴离子封接成分

　　这种结构的特点在于:一是可以保证焊料量;二是防止加温时焊料外流,产生阴极与MCP 间短路和封接漏气。经过封接气密性试验统计,这种结构可使气密性封接成品率大于90 % ,另一个重要措施即就是:在阴极玻璃封接面上蒸镀多元合金膜,其材料为Cr₂Ni₂Cu ,总厚度控制在300 nm 左右。其作用有两个:一是有利于传导电子,二是保证铟封气密性。实验证明,三元合金膜封接成品率远高于二元合金膜。

3.3、封接温度与焊料量控制

3.3.1、信息传递封接湿度 　　高敏锐度光电公司负极的制取决定性最终结果是以铯使敏锐度达最好时结速激活开通,此时此刻负极温湿度普通在230℃左右两边。在这款温湿度下,致使负极发层表明未可达氧分子比重稳定的平衡的情况,发层不稳定的,若开始转递负极封接,则会有负极敏锐度减低。经制管耐压试验得到,因为使负极转递敏锐度不减低,并能保持负极封接不漏气,负极转递封接温湿度因为130 ℃,可实现目标负极转递封接密封高制成品率和管外负极敏锐度不减低。 3.3.2、焊料量管理 　　做到负极传递数据数据封接水密性性性强原材料率,除对封接温湿度和悍接件的封接修复面膜层有要严的规范外,再也是以确保 焊料有十分的总重量,若焊料量有很多,易产生电级间出现短路,而太少则会封接漏气。利用科学实验,本段按照了称重系统法来保持焊料量,在做到焊料不流失的况下,焊料量保持在1.1～1.5 g ,保持负极传递数据数据涡流封接水密性性性和高原材料率。 3.3.3、封接生产设备率 　　在双近贴凝焦显像探析方案中,对光学负极分为获取热铟封,其封接水密性性样品率高于95 % ,精准度达标率高于90 % ,综合指标体系全面的达标率高于60 %。其他微光显像元功率器件探析方案中它的制管样品率是更高的。考虑到该施工加工制作工艺 用简,环保设备价格低,制管定期短,施工加工制作工艺 可信可信,也成功软件应用于纳秒级快回复和紫外线双近贴显像元功率器件探析方案中,授予了充分的经济性经济收益。 4、得出结论 　　在对双近贴集聚显像电子器件光電阴离子真空箱信息传递封接方法的理论研究即得出一下结论怎么写: 　　(1) 为拥有元器件封装发明必须 ,应用InSn 铝合金做封接焊料,可保证管道内负极灵敏性度不急剧下降。 　　(2) 在化铟面处利用真空室智能电子蒸镀总板厚为为300 nm 的镍膜,可维持让铟锡焊料漆层流散粗糙,严防焊料推积或轮廓焊料不侵润。

　　(3) 阴极封接面镀300 nm 的Cr₂Ni₂Cu 三元合金膜,既实现阴极电子导通良好,又保证传递铟封气密性。

　　(4) 金属电极产生封接水温为130 ℃,封接不漏气,机器设备率不超90 %。 　　(5) 管体烘烤res排气焊料无流出,焊料量调控在111～115 g ,可满足了封接不漏气。频繁易生产金属电极与MCP 过压,过少易漏气。 　　总而言之,本金属电极获取封接工序技术安全稳定耐用,封接密封性制成品率高,归属优秀的封接工序技术。同時,类似这些工序技术不只符合于多种一些影像元集成电路芯片的制造和出产,也符合于一些非匹配好建材的封接,在微电子元集成电路芯片设计行业领域还具有大范围的运用发展潜力。
