玻璃———可伐管状封接是利用可伐表面氧化层与熔融的电真空钼族玻璃很好的浸润的一种管状匹配封接，因其良好的气密性及较高封接强度，在真空器件的科研及生产中有较广泛的使用。本文将真空器件玻璃———可伐管状封接气泡产生原因归纳为三类。结合大量工艺试验和相关资料，逐一对应提出了具体的分析及解决措施。通过三维数字显微镜对比改进前后的封接效果，证明以上措施可以有效避免真空器件用玻璃———可伐封接汽泡问题的产生，进一步保障了真空器件的科研生产工作。

　　安全波璃纸—可伐管状封接是根据可伐面上能脱色后的高密度脱色层(以Fe3O4 为中心)，在低温下与安全波璃纸侵及构建(即重金属件材质和安全波璃纸是确认重金属件材质面上能的脱色物才相辅相成结合起来在一齐)，是安全波璃纸与重金属件材质的线热胀因子在特定摄氏度标准内近意，差值超过10%的的一种封接，被视为搭配封接。这类封接以其保持良好的水密性性及较高封接的强度，在重力作用电子元器件的科学生产的含有很广泛的安全使用。 　　在玻璃纸—可伐管状封接方法实际 中，封接处会时有泡泡呈现。泡泡的呈现会单独的应响封接件的气密性、电绝缘和生物平衡等效能，继而的应响到负压箱元电子元件封装的科学开发制造销售本职作业。如此，是怎样逃避泡泡的呈现，负压箱方法网(//crazyaunt.cn/)指出对延长负压箱元电子元件封装的科学开发制造销售本职作业兼有必要的意义所在。

1、真空器件用玻璃———可伐管状封接气泡产生的分析

　　这篇是指的夹层窗玻离为电进口真空环境夹层窗玻离DM-305、DM-308，其组分为66%身边的SiO2，20%身边的B2O3，各4%身边的的Al2O3、Na2O、K2O。可伐为4J29，即Ni29Co18Fe耐热合金。凭借长期性试验装置及定量分析，这篇将进口真空环境电子元件夹层窗玻离———可伐管状封接泡泡行成愿意梳理为几大类。 　　1.1、首个类强力气泡诞生原因数据分析 　　相应裂痕发生的因素重点是因封接受法部分的因素出现的，特定如表： 　　采用对真空体元器件封装用玻璃纸———可伐管状封接的制造技术历程的明确观查、深入分析，这种泡泡产生了的原由核心是因封接步骤各方面的原由从而造成的，明确给出： 　　(1)烹饪磨砂玻璃纸———可伐管状封接时，火炎的温度过高，氢气中毒，吹入已熔融的磨砂玻璃纸，形成了小气泡(所示1a)； 　　(2)烹饪的玻璃钢———可伐管状封接时，没得遵循顺序图烹饪、铣床封接转速比过快或操作手段铲压榨的玻璃钢加速度过快等缘由，关入强力气泡(所示1b)； 　　(3)锻造破璃纸———可伐管状封接时，人工操作封接破璃纸与可伐翻转不一步，扭入小气泡(如图已知1c)。

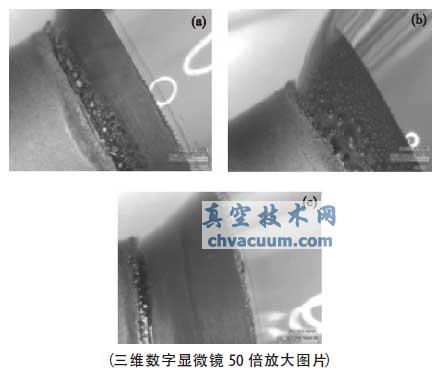

图1 可伐封接件泡泡图片大全 　　1.2、三类起泡带来缘故概述 　　此项起泡存在的因素包括是因封接用的玻璃不锈钢装饰管问题的因素带来的，实际上以下： 　　(1)制造波璃———可伐管状封接时，常用的波璃管有汽泡(下图所示2a)、气线(下图所示2b)或待封接端不光滑(下图所示2c 左)，制造可伐封接件时生产汽泡杂质(下图所示3)。 　　(2)锻烧玻离纸板纸———可伐管状封接时，是因为应用的某玻离纸板纸波纹管的工作商，在玻离纸板纸管的工作历程中对发声明剂白砒(As2O3、As2O5)的含氧量超量而致(就像文中4)。As2O3、As2O5 的含氧量高，在玻离纸板纸封接锻烧火柱的冲洗下，随玻离纸板纸分相造成多小白微泡群和熔融石英变体(称为“玻离纸板纸乳化机现像”，就像文中5)。

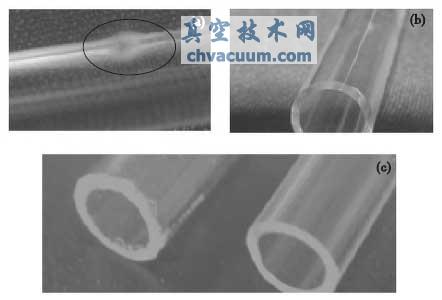

图2 有起泡或气线的封接用玻璃纸pvc管材及封接后图

图3 可伐封接件强力气泡视频

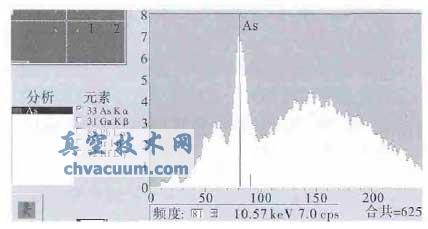

图4 所购的某厂的玻璃给水管材X X射线荧光进行分析全部图片

图5 封接时玻璃窗方面分相进行微泡群图文 　　1.3、第四类裂痕形成因为数据分析 　　该类强力气泡产生了的原由注意是因封接用可伐件方便的原由带来的，实际上下列： 　　(1)锻烧破璃———可伐管状封接时，利用的可伐件封接面较光滑，封接时夹入汽泡(如图甲所示6a)； 　　(2)烧造夹层玻璃———可伐管状封接时，应用的可伐件封接面有严重污染，较高温度封接引起固体时夹入导致气泡(所示6b)； 　　(3)烧造破璃———可伐管状封接时，使用的的可伐件为含碳塑料件，不进行去碳治理 一些去碳严重不足。可伐———破璃封接时，导致CO 有害汽体，封接的那一瞬间，外溢塑料件表面层的CO 有害汽体在破璃内确立小气泡(如图甲所示6c)。

2、真空器件用玻璃———可伐管状封接气泡产生的解决

　　2.1 第二类气泡图片形成的满足方法步骤 　　争对或者裂痕导致的数据分析现象，看得出满足手段：将窗磨砂玻璃窗管套入可伐件，燃烧熬制中弱比较适中，烹饪时认真如果根据从左至右或从右至左步骤实行烹饪工艺流程(右图7)。还有就是，手動封接能做出窗磨砂玻璃窗与可伐转动同歩。加工中心封接时能做出带速合理，适用设备铲高温压制窗磨砂玻璃窗需很慢采取，且从左至右或从右至左步骤采取。

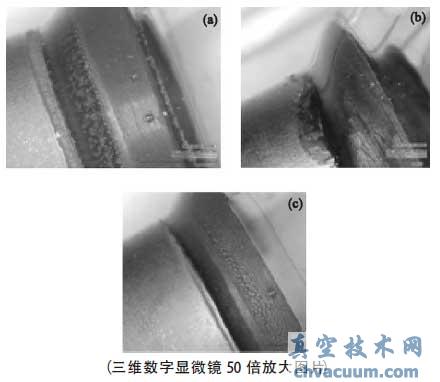

图6 可伐封接件汽泡图 　　非常多的加工试验检测证明怎么写，上安全措施就能够合理预防负压元器用有机玻璃———可伐封接之类汽泡间题的存在(长为8)。

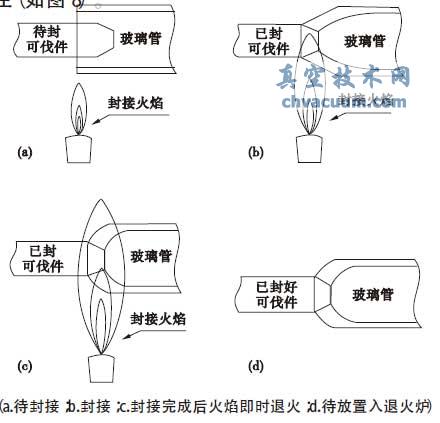

图7 真空度元器件用可伐封接件窑烧施工工艺整个过程构造简图 　　2.2、二是类利用气泡发生的处理好形式 　　针对性相应裂痕诞生的研究分析诱因，测出很好解决形式：换磨砂玻璃窗板给水管材生產企业，试封接根本正常情况后，将选着的无裂痕或气线磨砂玻璃窗板管套入可伐件封接。大量技术疲劳试验證明，以下处理能够更好防范真空度电子器件用磨砂玻璃窗板———可伐封接类似汽泡事情的诞生(图甲9)。

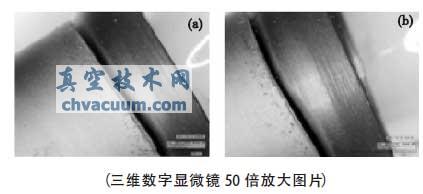

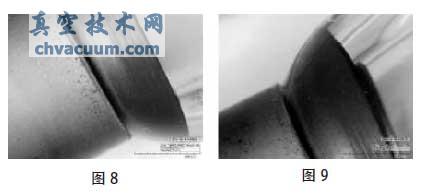

图8 首类小泡泡运用应对设备后的封接图文　　图9 第二步类小泡泡运用应对设备后的封接图文 　　2.3、3、类有气泡产生了的消除方案 　　致使因此裂痕图片出现的讲解主要原因，获得治疗好策略：削减可伐件封接面粗燥度值和预防治疗后可伐件交接具体步骤中的表面层污染源(下图11a)。不但，我们对可伐件去碳问题致使的裂痕图片，对其来采取如下的烧氢生产施工工艺治疗还有最好結果(下图11b)。阐明涉及到个人信息阐明，800 ℃如下的湿氢中，近乎无去炭能力。800 ℃上湿氢中室内温度越高，时间间隔越长，去炭广度更深，体验越大(下图10)。阐明生产施工工艺实践性和资金弧度认定对可伐件来采取1100 ℃的样子，保冷40 min 的样子烧氢治疗。

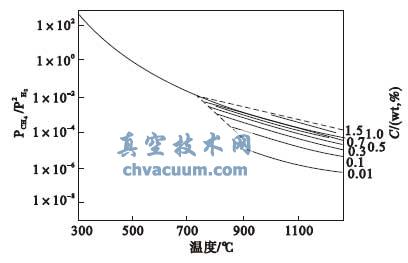

图10 烧氢热度对去炭治疗效果具体情况斜率图 　　一大批工艺设备试验装置关系证明，上面的设备需要管用尽量避免进口真空元器件用磨砂玻璃———可伐封接这些汽泡方面的会产生(如图是11)。

图11 最后类导致气泡用化解的具体措施后的封接小图片

3、小结

　　之上内容具体分析，对正空泵电子元电子元器件封装用的玻璃纸———可伐封接的科研的工作项目的制造具体步骤中，一般的几大类利用气泡制造的缘由有着一些 理性思维认知。尽早通过过量工艺设备现场实验及三维空间字母光学显微镜差别提高的工作效率左右的封接使用效果，证实之上内容预防措施是可以有用不要正空泵电子元电子元器件封装用的玻璃纸———可伐封接汽泡的问题的制造，一些 能力保证质量了正空泵电子元电子元器件封装的科研的工作项目的制造的工作的尽早做好。
