这篇文章确认对涡流电子器材进气有机安全玻璃封接任务中所闻有机安全玻璃不乳白色症状的进行研究，结合在一起反复不断地技术现场实验和重要性个人信息，挨个推出了明确高效的缓解技术、降低的方式或少（小）业务。确认高倍光电技术体视显微镜价格对比进行研究改进建议先后的封接使用效果，进几步单位证明缓解技术高效，基本的缓解了本文中说明的无效困难，给涡流电子器材的科研项目业务任务提供了了有劲有保障。

　　在真空器件的研制、生产过程中，需要进行大量玻璃封接工作。玻璃封接工作中时常会出现玻璃不透明现象，给封接带来气密性及稳定性等问题。这些问题均会影响真空器件相关工艺的顺利进行，严重时会影响到真空器件的研制、生产进度，因此，如何避免和减少不透明现象，对提高真空器件的研制生产过程的合格率及产品质量具有重要的意义。

1、真空器件封接过程玻璃不透明现象分析

　　中心句所表示的夹丝有机玻离为电进口真空系统夹丝有机玻离DM—305、DM—308，其有效成分为65%以内的SiO2，20%以内的B2O3，4%以内的Al2O3、Na2O、K2O、Li2O。利用对进口真空系统元件开发、产出时候中封接工做夹丝有机玻离不全半透度后果阐述汇报，发生不全半透度包括是泡沫或结石等从而造成的，结合其转变成理由中心句将其汇报归纳法为几类：首要类夹丝有机玻离不全半透度后果、第十二类夹丝有机玻离不全半透度后果、第几类夹丝有机玻离不全半透度后果。

1.1、第一类玻璃不透明现象的分析

　　在真空器件的研制、生产过程中，玻璃封接处有点状玻璃不透明现象，如图1（a）所示，在本文里我们归纳为第一类玻璃不透明现象。经放大镜查看，此类不透明区域实际为一些气泡组成，如图1（b）所示。因气泡存在常常影响玻璃封接的气密性和玻璃封接强度^[1]，发生玻璃炸裂和漏点，进而影响到真空器件的研制、生产的顺利进行，所以对此类玻璃不透明现象的分析及解决十分必要。

　　经长期观察和试验，此类玻璃不透明现象出现的原因是封接时采用强氧化火焰（通常称为硬火焰）且较长时间烧制固定区域。根据工艺试验，封接时采用弱氧化火焰时（通常称为较软火焰或软火焰^[2]），便可避免此类不透明现象的出现，并且不受玻璃批次、不同厂家影响。上述不透明现象的解决可初步说明此类现象跟玻璃材料无关，与玻璃封接方式、方法关系紧密。经过进一步分析及查阅相关资料，证实此类玻璃不透明现象是由于封接时采用火焰为强氧化火焰，火焰温度较高，烧制区域处玻璃沸腾，卷入氧气、大气及炭（天然气中的炭黑），冷却后在玻璃封接处形成点状玻璃不透明的现象。

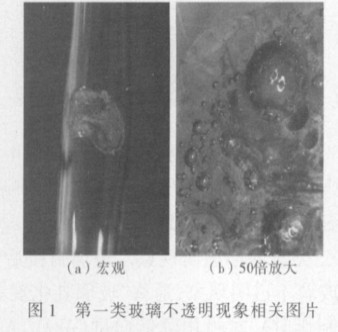

图1 这类夹层玻璃不无色表现涉及到的图

1.2、第二类玻璃不透明现象的分析

　　在真空系统环境元电子元器件封装的工业化的生產、的生產时候中，玻离封接后封接处有是成片状玻离不半透色的问题，图甲2（a）下图。在中心句中推断为2、类玻离不半透色的问题。经扩大镜查到，此种不半透色行政区域为一下暗红色模糊不清结石，且分不匀，图甲2（b）下图。烹饪时该以上白结石的留存，和以至于突然出现玻离始终难以烹饪更加均匀的的问题，且会应响始终难以好地经渗碳施工工艺缩减封接处的组成载荷[2]，玻离封接构造大大幅度提高了；较为严重的的时候情况裂开，应响真空系统环境元电子元器件封装的工业化的生產和的生產。以至于，撑握突然出现此种的问题的的问题，进而合理有效预防2、类不半透色的问题的情况有非常重要现实意义。

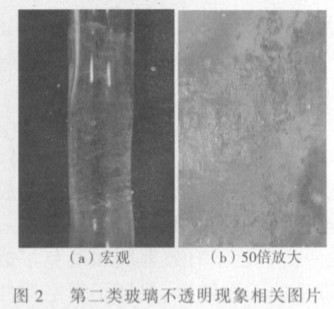

图2 第一类玻璃钢不全透明情况关联图

　　开展相关工艺试验后，发现此类玻璃不透明现象不受采用玻璃批次、厂家不同、烧制火焰强度的影响，而只与玻璃放置时间有关。当使用放置较久的玻璃烧制时，常会出现；此外，玻璃- 可伐排气管玻璃部分也偶有此类现象出现。以上情况可初步说明此类现象跟玻璃封接方式、方法无关，与玻璃材料放置时间紧密相关。经过分析研究，此类玻璃不透明现象是由于玻璃管材长期存放，与大气中潮气相接触，玻璃逐渐水解；玻璃中碱性氧化物挥发，遗弃过量硅结晶。当烧制玻璃时，由于玻璃表面水分的蒸发硅结晶大量显现，产生成片状玻璃不透明现象，这类现象也称为“玻璃失透现象”^[2]。因玻璃水解过程通常时间较长，所以选用的玻璃管材存放较久往往会发生此类现象。对于玻璃- 可伐排气管玻璃部分偶有此类现象出现的情况，本文认为是因为玻璃经过酸洗时间较长，玻璃水解，产生“玻璃失透现象”。

1.3、第三类玻璃不透明现象的分析

　　在负压功率器件的科研、生产销售时中，波璃窗封接后封接处有带状波璃窗不全全白色迹象，如下图图示3 （a）图示。所选不全全白色迹象往日仍未遇到你，在这段话里各位汇总为其三种波璃窗不全全白色迹象。担心不坚定所选不全全白色迹象可否对波璃窗封接的密封性性和波璃窗的强度带来决定，以所选波璃窗不全全白色迹象的具体分析因而避免比较必备。

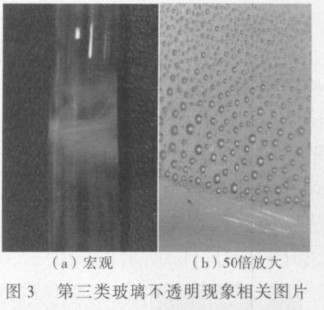

图3 3、类窗户玻璃不透明的的情况关联图片搜索

　　经观察封接时采用近阶段采购的北京某玻璃厂制造的玻璃管材，封接烧制时就会有此类玻璃不透明现象出现。因而此类玻璃不透明现象可初步认定是玻璃成分与以往不同所致。通过X 射线荧光分析仪对以往玻璃管材和北京某玻璃厂制造的玻璃管材进行分析比对，测试结果如图4所示。图中明确显示北京某玻璃厂玻璃管材中As 含量远高于以往采购的南京某厂和成都某厂。经过进一步分析及查阅相关资料，此类玻璃不透明现象是由于玻璃管材生产厂家北京某玻璃厂，在玻璃生产过程中对澄清剂白砒（As2O3、As2O5）的投放超标所致。As2O3、As2O5 的含量过高，在玻璃封接烧制时放出气体，因玻璃粘度较大，使气体残留在玻璃内。在封接火焰的冲击下，随着玻璃分相形成白色微泡群和石英变体，是一种典型的气体析晶现象，通称“玻璃乳化现象”
