针对两种ZrO₂增韧陶瓷的微波连接,开展了对连接界面特性的一系列研究,包括连接实验参数、界面的显微结构、界面元素的扩散情况等,并取得了初步的研究成果。实验结果表明:实验参数,包括基体的制备方法、连接相浆料的固相含量、升温制度等,均对连接界面产生显著影响;基体和连接相的元素在连接界面处发生一定的互扩散是形成良好连接界面的基础。连接试样均在1000～3000W低功率下实现成功连接,用时较短,体现了微波连接节能省时的优点。

　　克服材料脆性、增加材料韧性,充分发挥结构陶瓷材料的优点,是材料科学工作者面临的主要任务。1975年,Garvie R G将CaO作为稳定剂制得部分稳定氧化锆陶瓷(Ca-PSZ) ,首次利用ZrO₂马氏体相变增韧效应提高了材料的韧性和强度。这不仅扩大了ZrO₂的用途,而且为克服陶瓷的弱点找到了一条有效途径,在材料中开辟了一个崭新的研究领域。近年来ZrO₂增韧陶瓷( ZTC) 的发展十分迅速,到现在为止,已研制出多种氧化锆增韧陶瓷。其中利用四方相ZrO₂弥散分布到其它陶瓷基体中获得的增韧陶瓷主要有ZrO₂增韧Al₂O₃ ( ZTA) ,ZrO₂增韧MgO-Al₂O₃ , ZrO₂ 增韧ZrSiO₄以及ZrO₂增韧Mullite 等 。

　　淘瓷厂家图片文件底层逻辑较脆,抗打击延展性和抗热打击力均良好,易于制作业大的尺寸、复杂性形态的零配件。为了让也可以应对这样弊病,推进淘瓷厂家图片文件的大范围应用领域,淘瓷厂家图片文件的联系能力,愈发越感受到人体的重视程度。淘瓷厂家图片烧结工艺工艺体的联系策略其主要有催化活性金属件钎焊、热压吸附联系、自漫延温度分解手工焊接、过度高效液相联系、热压反响烧结工艺工艺联系、微波加水通信联系等。在当中微波加水通信联系以加水快速发展壮大、节省降耗、场景信赖等优势之处具有传统意义策略并拿到了很快的发展壮大。

　　在连接过程中,连接界面的性质对于能否获得良好的连接效果和连接强度起着至关重要的作用。因此,本课题针对两种ZrO₂增韧陶瓷展开连接实验,目的在于获得良好的连接效果,并对连接界面特性进行研究。

1、实验

　　相连基体由传统性煅烧方法步骤加工而成12mm×5mm×4mm 的长圆形试条,左右侧俩面经打发平整度,以作相连实验室用。将相连相颗粒用适当相转移催化剂揉成浆状,擦抹要相连的左右侧两种单单从界面上,一点儿压紧待相连相干固,将两种单单从界面结合一起。后续将待相连件放至徽波安全配置中。在相连件边侧产生节流过程的1050g 的负荷,没个试板经受压强约为60kPa 。相连安全配置内溫度由红外摄像头分析,并使用莫来石外隔热保温匣缽展开外隔热保温。

1.1、ZTM陶瓷烧结体微波连接

　　ZTM(zironia toughed mullite) 相接触基体通过注浆制作和传统的烧结法的措施;相接触匹配方与基体一样;相接触相碎末通过适当的磷酸二氢铝水溶胶与成品浆状。

1.2、ZTA陶瓷烧结体微波连接

　　ZTA连接基体采用干压成型和传统烧结的方法;连接相为纯ZrO₂;连接相粉末采用适量无水乙醇和成浆状。

　　联系科学试验变多方式如下所述: 　　预接: 1000W/30min→2000W/30min→1000W/15min 。 　　宣布接入:1000W/25min→2000W/30min→3000W/30min→1000W/15min。 　　将接入获得成功的试件材料超声波擦拭后,从铅垂于接入面的两只侧边磨平cnc精密机械加工,无误于接入游戏对话框的SEM显微数据分析。使用SEM提供的EDX能谱仪对试件材料游戏对话框完成线复印,判断游戏对话框成分的类形及区域问题。

2、结果与讨论

2.1、ZTM烧结体连接

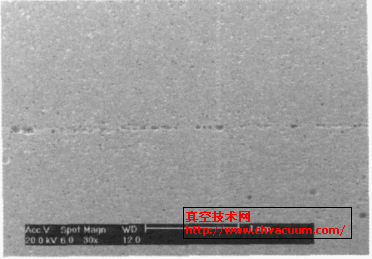

　　ZTM陶瓷图片衔接方式件的低倍SEM拍照右图1 。由图1 见到,基体与衔接方式相配合密实,衔接方式介面分明见到且通排气口较多;在方面区域性内基体与衔接方式相双方融和分散,型成一起,因为通排气口在衔接方式介面处型成一行断续的条直线行驶。图2 为将试件材料横纵全切后的拍照,图上条直线行驶右图处为衔接方式介面。见到衔接方式介面似乎以及通排气口留存,但基体与衔接方式相大方面融为一起,衔接方式介面主要消失掉。

图1 　ZTM陶瓷制品煅烧体连到表面图　　图2 　ZTM连到坯料横面剖开后的显微型式 　　将两图相比较看不见,链接介面在样品角处与样品重点处的显微机构有比较大的区别,基本表现为角处的链接介面孔洞分布图制作较多,链接相比较松软;而重点的链接介面孔洞较少,链接极其相辅相成。 　　通常而言,链接工具栏处存有进气口主要的有以内两种诱因: ①试件材料外壁不平整度好,链接件两排两外壁未能位置合适,余出间隙，; ②链接历程相应施各种压力缺乏,造链接相松疏多孔; ③链接相料浆含肌肤水汽或巧妙物较多,而固相含碳量较少,在尽快变热历程中肌肤水汽或巧妙物不断易挥发,在原处写下进气口; ④隔热准确时间较短,链接相与基体没全面凝固。 　　会按照上述分享可推断出,出现接入接口中央与外缘的差异性差别人原因通常为试板表层不整洁。由注浆而成烧结法制成的基身体表层层不整洁,中央比四边优秀,在试板顶面释放匀速运动有压为的整个过程中,试板中央比四边能受大些的有压为,这样试板中央被压紧贴地砖,不普遍存在接缝处,挽回了试板表层不整洁的一些缺陷,进而取到比较好的接入感觉。
