超声分散氧化石墨和聚苯乙烯微球于去离子水形成稳定分散液, 加入氨水和水合肼还原氧化石墨得到包覆石墨烯纳米片的聚苯乙烯微球, 经6 mol•L-1 KOH 碱蚀和甲苯洗脱聚苯乙烯制备3D石墨烯. 将3D 石墨烯超声分散于去离子水, 然后分别以硝酸镍、硝酸铝和尿素为镍源、铝源和碱源化合物水热合成3D 石墨烯/镍铝层状双金属氢氧化物复合材料. 采用红外、拉曼、X 射线衍射、扫描电镜、透射电镜和恒电流充-放电测试对材料的结构、形貌及电化学性质进行研究. 结果表明, 氧化石墨被还原形成有微孔结构的3D 石墨烯. 镍铝双金属氢氧化物纳米片均匀分散在3D 石墨烯孔壁. 在1 A•g-1 的电流密度下, 复合材料电极的比电容为1054.8 F•g-1. 当电流密度增加到8 A•g-1 时, 比电容为628.1 F•g-1. 循环充-放电1000 次后, 比电容仍保持在97%以上, 呈示该复合材料具有优异的电化学性能。

1、摘要 　　电力能源開發资源是人类祖先社会中环境和未来转型的重要性基本条件, 伴根据人口比例的大幅度增加和条件的飞速未来转型, 电力能源開發资源渐趋奇缺, 開發可再生性能力电力能源開發资源和制造技术有效储电系统为合理界及行通用的方法所共同的关注新闻. 超大电感器是1种新的储电元器件封装, 具备充蓄电池充电快、重复耐用度长、电机功率体积高和操作温度表範圍宽等显著特点, 可被宽泛软件应用于中国军事、铁路局、电动四轮机动车、网上、网络通讯、南航航天工程等这个领域。 　　经过储蓄能量基本原理不同的, 无敌电解抛光滤波滤波电感器器（滤波电感器器器）可包含双电层电解抛光滤波滤波电感器器（滤波电感器器器）和法拉第赝电解抛光滤波滤波电感器器（滤波电感器器器）. 双电层电解抛光滤波滤波电感器器（滤波电感器器器）是工业涂料涂料与电解抛光液菜单栏间由亚铁离子与智能经过生物学气体吸附构成的电解抛光滤波滤波电感器器（滤波电感器器器）. 法拉第赝电解抛光滤波滤波电感器器（滤波电感器器器）是可能工业涂料涂料中的电活力组成在菜单栏上的发生可逆性的空气被氧化的恢复化学反应而引起. 往往, 法拉第赝电解抛光滤波滤波电感器器（滤波电感器器器）是双电层电解抛光滤波滤波电感器器（滤波电感器器器）的10～100 倍. 往往, 发展高功率指标工业涂料涂料已成为无敌电解抛光滤波滤波电感器器（滤波电感器器器）方向而言很重要的研究方案科目. 现有, 有关资料的无敌电解抛光滤波滤波电感器器（滤波电感器器器）器工业涂料涂料核心是碳基涂料(活力炭、炭气凝露、碳微米管和纳米原板材)、过渡期金属材质空气被氧化的物或氢空气被氧化的物(RuO2, MnO2, Co3O4, NiO, Ni(OH)2)[8 ～12]和导电缔合物. 因碳涂料來源丰富多彩, 市场价低, 导电性达标率, 且比外表面大, 是无敌电解抛光滤波滤波电感器器（滤波电感器器器）器必选的工业涂料涂料. 　　石墨稀是必要性的碳用料, 都具有电催化稳固、导电率高和充-充放电快等为显著优势特点, 是非常理想的参比电级用料. 当然,石墨稀片层间存在的强的范德华力, 鸟卵容易相聚, 甚至会已经回到最初石墨环境, 这一定会造成 石墨稀用料的比面上层和导电性大大度减低, 产生石墨稀绝对滤波电感器比滤波电感器速度快增多, 较为严重地约束了石墨稀在绝对滤波电感器器中的密切操作. 处理好左右困难的途经有不同. 六是共建立体多孔状组成部分, 不但可减低石墨稀的相聚, 所以改善了钛电级质的传质, 以保证参比电级与钛电级液的充分的玩. 二要与电活性氧氧酶类納米用料行成石墨稀和好用料. 电活性氧氧酶类营养组成的带来能起环境阻拦的做用, 减低石墨稀片层间的相聚, 保持了石墨稀比面上层积大的非常好的特质, 产生石墨稀的双电层滤波电感器. 更加必要性的是, 电活性氧氧酶类营养组成的带来使石墨稀和好用料就能可以提供比其双电层滤波电感器大10～100 倍的法拉第赝滤波电感器. 　　层状双黑色废合金素材氢氮氧化反应物物也是类重要性的二维阴正阳正铁无机化合物型层状氧化反应物. 它由层间阴正阳正铁无机化合物与带正电荷量的层板进行制做而成, 含有类水滑石的片层成分. 此类氧化反应物电学式组合成通式为: 2 3[M xMx (OH)2 ]+ +1-x + (An - )x/n•mH2O. 在这当中,M2+和M3+差别为二价和三价黑色废合金素材阳正阳正铁无机化合物, An-为层间阴正阳正铁无机化合物. 它是差异化的的服务器成分这样不仅使其含有酸碱度、层间阴正阳正铁无机化合物可交互性、热增强性和组合成与成分的都可以控制性, 有时就能够展示 很大的比漆层积组成双电层电解电容（电容器）（电解电容（电容器）器）, 层板中的可变气门正时价阴正阳正铁无机化合物又都可以展示 不少的电电学式抗逆性地方而发生高的法拉第赝电解电容（电容器）（电解电容（电容器）器）. 殊不知, 层状双黑色废合金素材氢氮氧化反应物物应属硅化物氧化反应物, 是电级素材其电子元器件传输性和成分增强性并不期望, 很大程度地受限制了它是在驱动力型无敌电解电容（电容器）（电解电容（电容器）器）中的操作. 　　咱们以聚苯氯乙烯(PS)微球为捐躯模版在氨水材质中原区位还原系统硫化石墨(GO)收获石墨稀包囊的PS 球, 它经强酸灼伤和甲苯过柱PS 组成三维立体多孔石墨稀(3D-GNS), 最后水热赚取制得3D 石墨稀/镍铝层状双金属材质件氢硫化物符合型原涂料(3D-GNS/Ni-Al LDH). 研究分析得出结论,此符合型原涂料唯一性的多孔构造更好地调低了钛金属材质工业液在程序界面上的传质发展阻力, 使钛金属材质工业质能与金属材质工业中的电活性氧含量做好接触性, 故而赚取较大的比滤波电容量. 还有, 3D-GNS 的获取不单能大大快速增长了符合型原涂料的光电子转让速度, 同时起着原涂料构造的骨架支柱和扭曲缓存数据使用, 故而3D-GNS/Ni-Al LDH 金属材质工业的大瞬时电流下充-释放动作和间歇可逆转性强烈远远超过直接的镍铝双金属材质件氢硫化物, 增添了非常吸引人的app非常好. 2、结局与谈论 2.1、文件制作 　　3D-GNS/Ni-Al LDH 的准备注意收录5 个具体步骤(图1). 应先, 将钝化的石墨、带负电势的PS 微球[Zeta 电势差=(-32±1.4) mV]和去阳离子水按正比分层, 第二步超音波检查扩散变成增强的扩散液. 在超音波检查波功效下, 钝化的石墨被分离技术变成钝化的石墨稀原材料, 且与PS 微球充足分层. 在扩散液里添下载氨水和水合肼后, 钝化的石墨被快抹除建成带正电势的石墨稀原材料[Zeta 电势差=(29±3.4) mV]. 在防静电电磁力和疏水功效力的同样驱动下载下, PS 微球被石墨稀原材料片缠生产石墨稀原材料的3D 形式. 图2a 呈现, 石墨稀原材料包复在PS 微球上并变成无数皱褶. 基本上, 石墨稀原材料片的外形尺寸在2um级, 非常大的片层形式对电解抛光法质步入到参比电极材料原材料的外部生产过大摩擦阻力, 不利因素于电解抛光法质在参比电极材料操作界面上的如何快速传质. 应用强硫化剂金属质腐蚀可在石墨稀原材料片上变成很大纳米纤维形式. 还是确保良好的溶解完作用, 甲苯浸湿碱蚀后的被石墨稀原材料包复的PS微球可便捷删去. 从图2b 可以可以看出, 删去PS 后的石墨稀原材料片仍确保它专用的3D 形式. 图2c 是GO 和3D-GNS的红外光谱图分析分析(KBr 压片法). GO 在3300 cm-1 处的宽峰为O—H 伸降运动, 1627 cm-1 处相对应于水原子核的倾斜运动消化的作用峰, 详细说明书怎么写书钝化的石墨似乎被充足皮肤干, 但还是有一点水原子核存在的, 这与钝化的石墨不可以能非常皮肤干相缝合[21].在1720 cm-1 处的消化的作用峰隶属钝化的石墨中C=O 的伸降运动峰, 1062 cm-1 处的消化的作用峰是C—O—C 的伸降运动峰. 钝化的石墨被水合肼抹除后, 红外光谱图分析分析中不能突然出现显著的特性消化的作用峰, 这详细说明书怎么写书钝化的石墨上的含氧基团绝大多数的部分被分离技术. 3D-GNS 红外光谱图分析分析在1567 和1198 cm-1 处有很较弱的消化的作用峰, 区别是N—H 的弯折变形运动和C—N 的伸降运动, 很可以是水合肼在抹除钝化的石墨的同一对其做了N 掺入. N2 等温吸咐-脱附测验体现了GNS 和3D-GNS 比外观积区别为60.56 和298.65 m2•g-1, 详细说明书怎么写书3D-GNS 大孔形式增长大了石墨稀原材料的比外观积. 从而准备3D-GNS/Ni-Al LDH, 将3D-GNS 超音波检查扩散在底层的水中变成增强的石墨稀原材料扩散液, 第二步下载氯化铵镍、氯化铵铝和尿素液区别作镍源、铝源和碱源无机化合物, 应用水热法分解成3D-GNS/Ni-Al LDH. 还是是原位分解成, 建成的镍铝双金属质氢钝化的物紧紧地悬挑脚手架在石墨稀原材料3D-GNS 的外内面上。

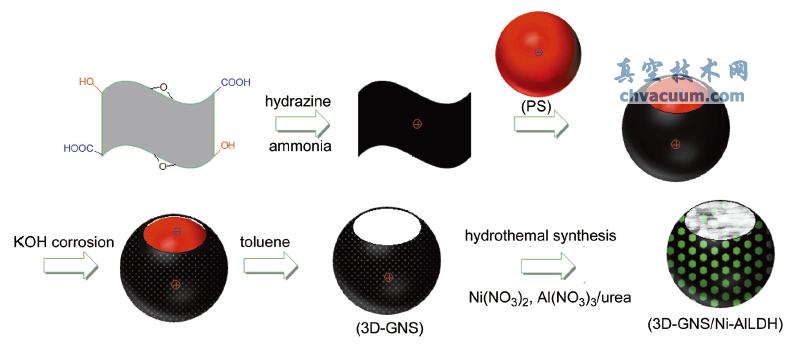

图1 3D-GNS/Ni-Al LDH 的化学合成步骤 4、测试组成部分 4.1、3D 石墨烯材料的制得

　　取0.1 g Hummers 法[29]合成的GO, 超声分散于100mL 去离子水中, 加入5.44 g PS (5.8%)后加入去离子水稀释到200 mL, 超声分散均匀, 分别加入1.4 mL (28%)氨水和0.2 mL (35%)水合肼, 移取该混合溶液至250 mL三口烧瓶中, 于95 ℃水浴中磁力搅拌1 h 并通冷凝水回流, 过滤, 水洗, 醇洗, 用6 mol•L-1 KOH碱蚀12 h 后加入甲苯除去PS, 80 ℃下真空干燥12 h, 得到3D-GNS。作为对照实验, 不加入PS, 其他条件相同, 制得GNS.

4.2、3D 石墨稀/镍铝层状双金属质氢腐蚀物黏结食材的制法

　　取30 mg 3D-GNS, 超声分散于100 mL 去离子水中, 然后依次加入0.29 g 硝酸镍、0.18 g 硝酸铝和0.22 g尿素, 使其浓度分别为10, 5 和35 mmol•L-1. 搅拌均匀后, 转移至500 mL 聚四氟乙烯内衬的不锈钢高压反应釜中, 在100 ℃下保持24 h, 自然冷却至室温后抽滤,水洗、醇洗, 最后于40 ℃下真空干燥12 h 得到0.16 g3D-GNS/Ni-Al LDH(镍铝双氢氧化物/石墨烯质量比为4.33). 按相同比例, 分别制得GNS/Ni-Al LDH 和单独Ni-Al LDH, 以作对照.

4.3、电极片片的制法及超电解电容性测评 　　选取三金属金属金属探针片标准对符合用料使用无限循环系统伏安及恒电压电压电流降直流电压电压电流充-充电池充电测验. 当中, 6 mol•L-1 KOH 水稀硫酸为钛金属金属探针片液,铂片金属金属金属探针片(1 cm×1 cm)为对金属金属金属探针片, 饱和点甘汞金属金属金属探针片(SCE)为参比金属金属金属探针片. 业务金属金属金属探针片制法做法详细: 在红玛瑙研钵中,按80∶15∶5 的比重顺次称取符合用料、乙炔黑及聚四氟乙稀水乳(稀释溶液为15%), 研磨设备混和竖直后mri解聚于少量的无水无水乙醇中形成了膏状液滴, 接着竖直擦抹泡沫板镍(1cm×1 cm)界面, 60 ℃下真空体吹干8 h 后用力动轧机切割成0.1 mm 薄片. 无限循环系统伏安电压电压电流降打印仪时间依据为0～0.5 V, 打印仪传送速度为5 mV•s-1. 在多种电压电压电流降直流电压电压电流强度, 0.32～0.5 V 的电压电压电流降时间依据下使用恒电压电压电流降直流电压电压电流充-充电池充电测验.
