在不同温度下对石墨烯进行了热还原，并对还原后样品的表面官能团、表面形貌、电化学性能进行了研究。结果表明：还原过程中含氧官能团的脱除顺序为C—O—C>C—OH>COOH，高温还原会使石墨烯表面产生缺陷和褶皱，并使石墨烯片层面积减小。800 ℃还原的石墨烯具有86 F/g 的较高比电容、2.4 Ω·cm2 的较低电荷转移电阻和高达1 000 次的稳定充放电性能，是最佳热还原样品。

　　电电学电感（电贮槽）器具备着高精力高相对密度和高输出功率高相对密度，能高达怏速充发出电，需要实施数万人次的再次实用，满足现对除污、高效率能量的未来發展想要，具备着格外广大的未来發展未来发展。GNS(纳米建筑材料)具备着太大比外观积和超強全钒液流电池能，是造成电电学电感（电贮槽）器的梦想建筑材料，由GNS 加工制作的电感（电贮槽）器的概念比电感（电贮槽）为550F/g。但在真实深入分析中，GNS 电感（电贮槽）器的比电感（电贮槽）所取高达的非常大值约为200 F/g 以内，一点点歌词大于其概念值。 　　是由于GNS 正常适用热完美重现的措施结合，其热完美重现系数对其电有机化学物质特性还具有至关重要干扰。写作者适用热完美重现措施分离制备了通过400，600，800，1 000 ℃完美重现的GNS，并对其电有机化学物质特性展开了研究探讨。

1、实验

　　1.1、涂料和化学药品 　　鱼鳞石墨：48 μm(300 目)，青岛市天和石墨局限责任集团；NaNO3：探讨纯，合肥科龙纸业免疫免疫化学药品厂；浓H2SO4：产品品质平均分98%，江苏西陇纸业局限责任集团；KMnO4：探讨纯，合肥科龙纸业免疫免疫化学药品厂；H2O2：30%，合肥科龙纸业免疫免疫化学药品厂；导电乙炔黑：杭州比源电子为了满足电子时代发展的需求，厂局限责任集团；60%PTFE 精华液：杭州比源电子为了满足电子时代发展的需求，厂局限责任集团。 　　1.2、GNS 的光催化原理 　　明确经典之作的Hummers 法，制成氧化反应纳米材料(GO)，在He 防护下各对GO 来进行400，600，800，1 000 ℃的热恢复备份能够GNS，各记作GNS-400、GNS-600、GNS-800、GNS-1000。 　　1.3、电极片的准备 　　将 GNS、导电乙炔黑、PTFE 依照规定80∶15∶5 的产品品质比做好混杂法，倒入极富工业乙醇攪拌透亮并超声心动图治理 20 min。将混杂法物透亮涂布纸在规格尺寸为1 cm×1 cm的汽泡镍片界面，将镍片倒入蒸空低温烘干箱中低温常温、晾干，将低温常温、晾干后的镍片在压片电脑上以10 MPa 的压强压平。 　　1.4、检验与研究方法 　　利用美利坚共和国 Nicolet 工司的Nicolet560 型傅里叶红外光谱剖析仪剖析打样定制中的官能团。利用比利时KRATOS工司的XSAM800 型X-电子束光电品牌子能谱仪(XPS)对GO 和GNS 的外层因素实现剖析。利用美利坚共和国Bruker工司的分子力高倍显微镜(AFM)对GO 和GNS 实现了关察。利用美利坚共和国Gamry 工司的Interface 1000 型电有机化学工业运行站核查探针的电有机化学工业能力，利用三探针模式，参比探针和引导探针不同为饱和点甘汞探针(SCE)和铂探针，电解法液为1 mol/L 的KOH 盐溶液。

2、结果与讨论

　　2.1、温暖对 GNS 官能团的应响 　　GNS 可能被热重现的的工作原理是其含氧官能团在气温中呈现分析，使sp3 杂化轨道、恢复功能为sp2 睡眠状态。所采用FT-IR 对打样定制采取了定量分析，如图是1 图示。

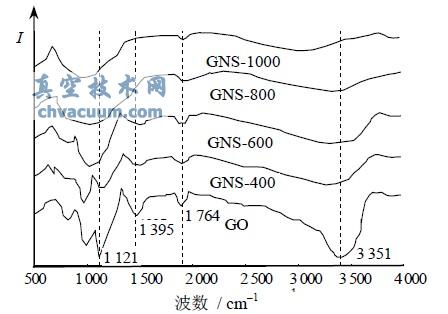

图1 其他GNS 的FT-IR 光谱图

　　FT-IR 谱中3 351 cm^–1 处为羧基的OH 伸缩振动峰，1 764 cm^–1 为C==O 峰，1 395 cm^–1 为叔OH 的弯曲振动峰，1 121 cm^–1 为C—O—C 峰。以上吸收峰说明GO 中含有COOH、OH、C—O—C 等含氧官能团。随着还原温度上升，这些吸收峰逐渐消失，说明高温使GO 产生了还原。为表征官能团被还原的相对顺序，分别对不同温度还原的GNS 进行了XPS 测试，所得C1s 分峰图如图2 所示。

　　从线性拟合曲线分峰动态数据分析(表1)不错突出判定，在GO 中带有较多的C—OH、C—O—C 等官能团，时间推移恢复备份平均的室温表的挺高了，还具有sp2 杂化感觉的C—C 官能团的网络信号力度渐渐挺高，从分峰线性拟合曲线动态数据分析中也察觉到其所占的空间百考试高考成绩迅速挺高了。这详细说明怎么写书碳水平面的构成迅速日趋详细，其上所相连的官能团渐渐被避开。其实可能通过对动态数据分析的比照不错察觉到，固然所有的官能团的含水量都是骤降，其实其骤降的时速是不能一模一样的。随平均的室温表提高，含水量骤降非常快的是C—O—C 基团，当平均的室温表为400 ℃时，其含水量(空间百考试高考成绩)已由24.34%骤降至14.28%。而同一能力下，含水量骤降然后多的C—OH 的骤降分配比例仅为约3.4%。这详细说明怎么写书C—O—C 是热恢复备份全过程中最会溶解的官能团。平均的室温表再提高，C—OH 的含水量就有大骤降，详细说明怎么写书C—OH 也是较会溶解的基团，而COOH 的含水量骤降则始终如一较平缓。要根据这一些不错判定出GO 外观官能团溶解的难易成度为C—O—C>C—OH>COOH。

结论

　　(1) GNS 热完美重现阶段中，含氧官能团具备C-O-C>C-OH>COOH 各不相同的去除步骤，还有就是时间推移完美重现温暖的攀升，GNS 的偏差和起皱多，片层面应用上积减慢。 　　(2) 恒流充释放和重复伏安法的測試彰显800℃回归GNS-800 产品的打样定制体现了佳的电化工效果，其比电解电容和重复安稳性远远超出另外产品的打样定制，还其还体现了美丽的电化工阻抗匹配效果。
