自1910 年克努曾提出者将外部数据收缩法用作进口机械泵规范远离,距今己经100 年的时代。经途对外部数据收缩法进口机械泵规范近五十年的不断探索和探究,该规范不究为这个世界国家广泛用于的进口机械泵规范之五 。 　　现如今,内地外外部增大法正空规定配置的复位平均值平均为10-5Pa ,反应复位平均值的注意缘由是复位室器壁的放气效果。因为减小器壁放气效果对复位平均值的反应,通过采取的注意行为是对复位屋内外壁实行拋光治理 和实行气温烘烤,但这并不会削除放气效果的反应,以至于,在伸延外部增大法正空规定复位平均值的方面进况迟缓。 　　本论文提交动用非蒸散型吸气剂泵(NEGP) 避免器壁放气关系来扩宽标定最高值的的办法,为动态增大法的理论研究给出了其他款条总体目标。NEGP 具有着5个偏态大:一款是在室内的温度下,对灵活性气态大是H2 的抽速大;其他款个是对惰性气态无抽速。灵活运用NEGP的大,以惰性气态是标定气态时,也能 避免器壁放气的关系,这是会因为NEGP 既维护了标定室中的高进口真空本底,又不变化标定室内的惰性气态的气态量,可以担保气态动态增大时波义耳推论严格要求建成,使标准单位压也能正确算出。

1、静态膨胀法真空标准装置的组成

　　静态变量增大法真空室规范标准最主要由前级阻力预估体统、气态阻力衰减体统、抽气态统和烘烤体统四大部分包含,原理图如图是1 所显示。 　　冗余膨胀系数法真空体要求配置的前级压强所采用DPG8 自然数式柱塞压强计和DHFRS5 自然数式微压有害气体柱塞压强计通过自动测量,DPG8 的满示值为160kPa ,DHFRS5 的满示值为11kPa 。

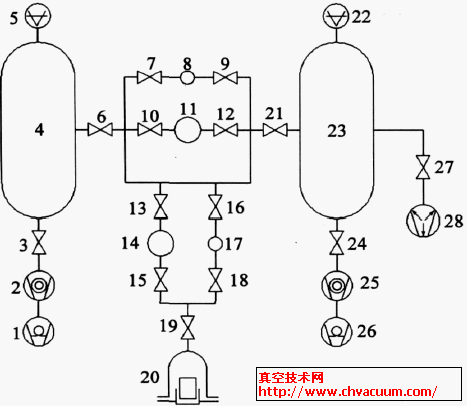

图1 　动态增长法抽真空规范设施操作过程图 1 ,26 —rotary pump ; 2 ,25 —turbo molecular pump ; 3 ,6 ,7 , 9 ,10 ,12 ,13 , 15 , 16 , 18 , 19 , 21 , 24 , 27 —isolation valve ; 4 —leftcalibration chamber ;5 ,22 —ionization gauge ;8 ,17 —0. 1 L sam-pling chamber ; 11 , 14 —1 L sampling chamber ; 20 —DPG8 ,DHFRS5 ;23 —right calibration chamber ;28 —NEGP 　　各种压力衰减机系统由制样室和效正室组合成。制样室由七级制样室14、17 和五级制样室8、11 组合成,制样室11、14 的容量约为1L ,制样室8、17 的容量约为011L 。效正室由左效正室4 和右效正室23 组合成,容量均约为100L 。 　　基准设备的左、右自校室各用配资半个套抽气系統设计构思,抽气系統设计构思由机械性泵和增压分子结构泵主成;其他,在右自校室上专门的配制半个台NEGP 来提升自校底限。以便有效的除掉取样方法室、自校室和管道铺设内壁里降解的蒸气和别的多余气休,为基准设备还专门的设计构思了烘烤夹克套及烘烤调整系統设计构思。
