一、固定球球阀密封原理

　　进行固定球闸阀(图1)的启闭阀件有的是个带这两人支承轴的球体，后面有长个与管通径等于出入口，左右侧有这两人滚动的高压闸阀，球体倾动时不倾斜球体上支承轴的定位轴线，支承轴由前后左右两滚轮滚动轴承撑起、，高压闸阀是滚动的，在材质之作用下，推动球体行成这个遇到刚度，以可以获得信得过的密封盖。同滚动球闸阀那样，阀体从进入设置至关掉，或者是从关掉至进入设置倾动90°角行程安排。

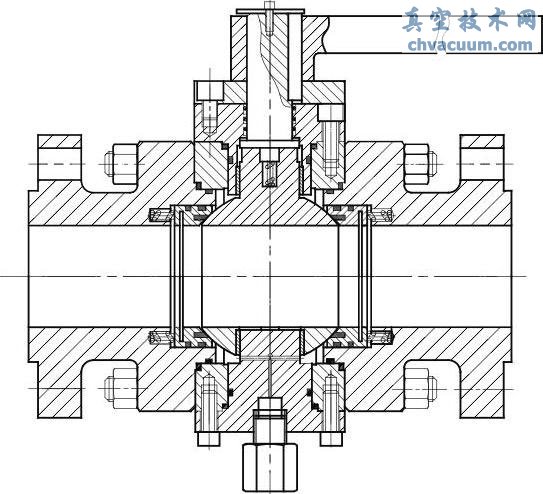

图1 固定好球三通球阀组成

二、固定球球阀结构特征

　　固定球球阀阀体由主阀体，左、右两个副阀体组成，球体是一个上端有轴颈，下端有一轴孔的球体，阀体上部有一个填料箱，与球体轴颈相接处有一个滑动轴承，球体下端有一个轴孔，装有滑动轴轴承套，阀体底部有一个轴承插入球体下端的轴孔内。这样球体被保持在回转中线上，转动时不会产生偏移。球体两侧对称地有两个浮动的阀座组件，这一阀座组件由金属座圈，镶嵌在座圈内PTFE密封环，外缘上的橡胶O形圈和背面螺旋弹簧等组成。当阀门关闭时，介质力作用在密封座的组件上，使阀座与球体接触，产生接触应力，获得有效的密封。阀杆与填料箱体由O形橡胶圈密封。

　　固定球球阀的结构比浮动球球阀复杂得多，其原理是介质压力推动阀座组件作用在球体上产生接触应力来获得密封，球体回转中心轴线不发生偏移，阀座的组件是浮动的，所以称之为固定球-浮动阀座结构。由于介质作用力是作用在一个环形面积上(图3-14)，其介质推力远小于浮动球球阀介质的作用力，所以固定球球阀结构适用于高压大口径，其适用的范围压力级为Class150～2500，阀门通径为NPS 2～60。对于采用PTFE、增强PTFE、尼龙、PEEK等高分子材料作密封环的结构，设计中仍然要满足密封比压q大于必需的密封比压qb，小于材料的许用比压[q]，即qb≤q≤[q]。

　　进而究其原因，与进行上下浮动球闸阀有点，放置球闸阀症状一下： 　　①球体和阀球组装后的长宽大小就是是一个自由自在长宽大小，并不象滑动球蝶阀设计成型是一个封闭性长宽大小链。对此，其密封特点特点在设计上不再环境温度和的压力起伏较大的危害； 　　②同一是物料自密封圈的原理图，但固定不变球三通阀体的物料力是角色在阀球的弧形占地面积上，比滑动球三通阀体物料力角色在一整个通畅剖面毫无疑问要小得多，还有就是会采用有效率的设定来不予管控，以这样设计适于人群于NPS 60以上，水压游戏等级适于人群于Class2500以上的很多三通阀体型号规格，作为三通阀体快速发展中比较重要的两个设计风格； 　　③根据所诉的亦是申请理由，阀门的进行操作载荷亦远比上下阀体门小； 　　④其构造比上下球三通闸阀繁琐，重量体积大，价位也比同尺寸规格上下球三通闸阀贵； 　　⑤也可以设计制作成全通径、准则通径和缩径，含有很大的的商品流通性能和较低的流阻标准值。
