用到磁控溅射的步骤在SrRuO3(SRO)/SrTiO3(001)衬底上外延性产生BiFe0.95Mn0.05O3(BFMO)pet透明膜，科学研究形成热度对BiFe0.95Mn0.05O3 pet透明膜成分、铁电性能参数、漏电流及疲劳过度过度确保性质的导致。X 电子束衍射图谱彰显在780℃产生的BiFe0.95Mn0.05O3 pet透明膜成分正常、无杂相峰。还有热度下，SRO/BFMO/SRO 异质结滤波电不锈钢溶器类乘余极化孔隙率Pr至高，为115 μC/cm2，矫顽场Ec 约为128 kV/cm，滤波电不锈钢溶器类漏电流孔隙率发生变化产生热度的偏高而过大。BiFe0.95Mn0.05O3 pet透明膜滤波电不锈钢溶器类在经历1010 次极化倒置和104 s 的确保時间后主要表现出正常的抗疲劳过度过度性质和确保性质。 　　多铁性文件犹豫一并体现了铁电性、铁永磁铁(反铁永磁铁)和铁弹力等多样类型，致使了朋友的范围广点赞。BiFeO3(BFO)是现阶段真正唯一的在常温必要条件下一并体现了铁电性和反铁永磁铁的铁电磁炉体，体现了较高的铁电居里温差和反铁磁奈尔温差。故有体现了独具特色而优质的效果，为此BiFeO3 被范围广的app于铁电任意随意调节器(FRAM) 和超小型机电工程系統(MEMSs)中。所以犹豫造成的漏电流话题限制了BiFeO3 在电子为了满足电子时代发展的需求，元器件封装这方面的app，如杂相、多孔性、的缺陷的酸度、面干硬度和生物上的跌涨等，使BiFeO3 贴膜非常难收获饱合的电滞回线。为此，怎么样去 减慢BiFeO3 贴膜的漏电流是一种个个继续购买专用汽车防止的话题，生物上的夹杂被而言是一种个个更好减慢漏电流的技巧。 　　在BiFeO3 中，无论怎样稀土元素亚铁化合物如La 和Nd 在Bi 位的夹杂着会出效的可抑制作用杂相和氧空位的构成，但同一也会产生铁电性能方面方面的衰退;，因此人体常试用Nb 和Mn 亚铁化合物代换Fe 位亚铁化合物使用夹杂着。有新闻报道称Mn 夹杂着能能可行的减少BiFeO3 中漏电流，Singh等用溶胶- 抑菌凝胶法冶备了BiFe1-xMnxO3 pe膜，发展漏电流孔隙率随着时间推移Mn 夹杂着量的曾加而曾加，5%的Mn 夹杂着量能可行提升pe膜铁电性能方面方面和电压击穿基本特征。Kawae等探讨发展用Mn 和Ti 亚铁化合物共掺BiFeO3 pe膜能提升pe膜界面形貌、可抑制作用杂相的生成二维码，可行的减少pe膜漏电流等。 　　然而磁控溅射枝术能制作出高产品质量量、大尺寸大小的供试品，可比较各种些许成胶枝术如激光手术脉冲激光手术积聚(PLD)、催化气相色谱积聚(CVD)等说，很多有的人用磁控溅射的办法制作出性优质的概念性性BFMOpe膜。今天选择用5%的Mn 亚铁正离子充当BiFeO3 中的Fe 亚铁正离子，用磁控溅射的的办法在SrTiO3 单晶硅基片上概念性性生长发育了BiFe0.95Mn0.05O3 pe膜，探险制作概念性性pe膜的更优加工过程先决条件，定量分析积聚湿度对pe膜机构和电学性的应响。 1、进行实验 　　本调查所并选择的靶材为Bi 量过大10%的Bi1.1Fe0.95Mn0.05O3 卫浴陶瓷靶，半径为60 mm，Bi 量过大是因为拟补中高温成长历程中中Bi 散发而会导致有效成分低下;事业的气体为氩氧混合着物气体，氩气和氧的用户量遍布为75 sccm 和25 sccm，靶衬行间距为5 cm。先在3 Pa 的溅射气压表、600 ℃的衬底高温下，在SrTiO3(001)衬底上外加成长20 min 约100 nm 厚的SrRuO3(SRO)缓冲器层当作底探针，背底真空系统度为1.6×10-4 Pa，溅射额定效率为70 W。而后在1 Pa的氩氧混合着物气体、衬底高温为650℃到780℃直接，在长有底探针的SRO/STO 衬底上溅射成深为800 nm 厚的BiFe0.95Mn0.05O3 贴膜，溅射额定效率为50 W。溅射完成后后进行原位下降热处理，并内充80 kPa的高纯O2 否则下降历程中中因乏氧而有氧空位。最后一个，充分运用掩膜板在BFMO/SRO/STO(001)贴膜上溅射成长体积面积大小为9.62×10-4 cm2 的Pt/SRO顶探针， 分为异质结铁电电感器设计器。利于D/max-PC2500 X 光谱线衍射仪剖析贴膜型式，用Precision LC 铁电各种检测仪各种各种测试铁电贴膜电感器设计器的铁电特点及漏电流特征参数。 2、报告单与探讨一下 　　图1 为湿度因素从650℃到780℃直接变迁时BiFe0. 95Mn0. 05O3 复合膜θ~2θ XRD 阅读图谱。从该图就能够可以看出在较低的萌发湿度因素下，BiFe0. 95Mn0. 05O3复合膜在2θ =32°导致Fe2O3 杂相峰，时间推移湿度因素的增高，峰的抗压强度迅速降低，在780 ℃时杂相峰消失掉，除BFMO、SRO、STO 的(00l) 衍射峰外无以外的别的杂相，解释抱歉湿度因素下BiFe0. 95Mn0. 05O3 复合膜晶体效果较好的。他们又在770℃、780℃、790℃的湿度因素下萌发BiFe0. 95Mn0. 05O3 复合膜，结构特征较好的，无杂相峰，反映出抱歉湿度因素面积内BiFe0. 95Mn0. 05O3 复合膜本质萌发。

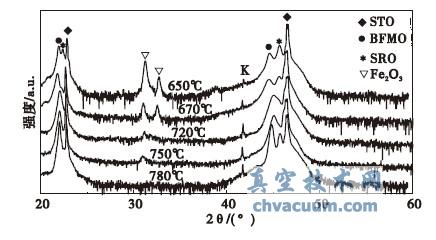

图1 不一样的生长期温湿度必备条件下备制的BFMO 保护膜XRD 图谱 　　图2(a)为在770℃、780℃、790℃的植物的种植的室内温下BiFe0.95Mn0.05O3 贴膜电收纳空间器电滞回线，測量静静磁场强度线为300 kV/cm，频点为2.5 kHz。图上展现BiFe0.95Mn0.05O3贴膜电收纳空间器电滞回线呈方通，兼有适合的相交性。跟随植物的种植的室内温的上升，矫顽场不断压缩。在780 ℃时，超过极化力度最好，Pr 约为115 μC/cm2，比Singh 几人[16]用溶胶- 凝露提纯的BiFe1-xMnxO3 贴膜的超过极化力度值100 μC/cm2 大，矫顽场2Ec 为257 kV/cm。图2(b)为BiFe0.95Mn0.05O3 贴膜电收纳空间器在区别植物的种植的室内温下净极化力度随静静磁场强度线的不同弧度。会知道电收纳空间器极化力度都趋近是处于饱和状态，在较高的植物的种植的室内温下，极化力度引发转反想要静静磁场强度线较低。在780 ℃植物的种植的的贴膜，其净极化力度在110 kV/cm 时为0.24μC/cm2，完后跟随静静磁场强度线的延长而快捷扩增，在静静磁场强度线为130 kV/cm 时扩增到155 μC/cm2。

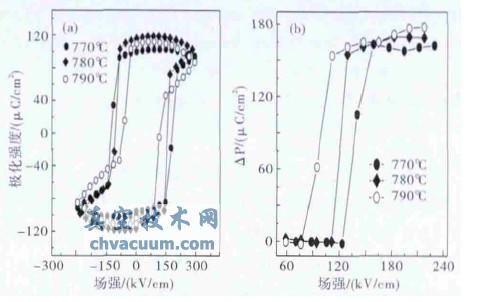

图2 (a)不一样的种子发芽热度BFMO 贴膜的电滞回线;(b) 净极化抗弯强度随磁场的變化曲线拟合 　　图3 为根据的生长气温因素变幻时BiFe0.95Mn0.05O3塑料透气膜漏电流体积硬度随电场强度变幻的J-E 性质直线。可不可以看见塑料透气膜都具有很大的漏电流体积硬度，正负符号偏压下直线较等势面且趋向是处于饱和状态，这是可能Mn 的夹杂着改善效果了塑料透气膜的击穿电压性质[15]。根据气温因素的增加，漏电流体积硬度展现出减少的发展趋势，在780℃时，漏电流体积硬度为0.141 A/cm2。.我采用XPS 的在测量得知塑料透气膜水分子量标准为Bi:Fe:Mn 为1.0:0.98:0.1，即Mn 夹杂着量为10%，可能Mn 的过多会会使塑料透气膜漏电流体积硬度比纯相的BiFeO3 塑料透气膜要大。

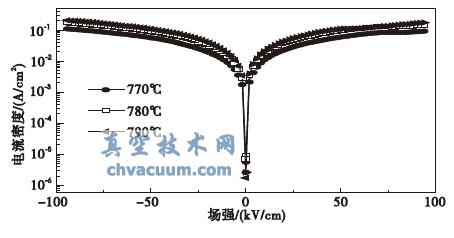

图3 多种产生温度表下的BFMO 贴膜J-E 性能指标曲线拟合 　　图4 是基性岩热度为780 ℃ 时检测的的SRO/BFMO/SRO 异质结滤波电力电感器类疲倦过度根本特征，试验试验英文磁场为240 kV/cm，试验试验英文几率为100 kHz。图示界面显示滤波电力电感器类在根据1010 次极化倒转后，净极化效果(ΔP)根本要长期做到变了，介绍滤波电力电感器类兼备挺好的抗疲倦过度根本特征。图5 为滤波电力电感器类要长期做到根本特征试验试验英文，读取输出功率为-240 kV/cm，读出输出功率为±190 kV/cm，试验试验英文电脉冲厚度为1 ms。在根据104 s 的要长期做到耗时后，滤波电力电感器类净极化效果根本要长期做到变了，反映BiFe0.95Mn0.05O3溥膜滤波电力电感器类兼备正常的要长期做到根本特征。

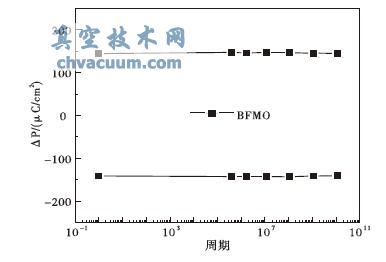

图4 SRO/BFMO/SRO 滤波电储罐强度疲劳特征曲线图

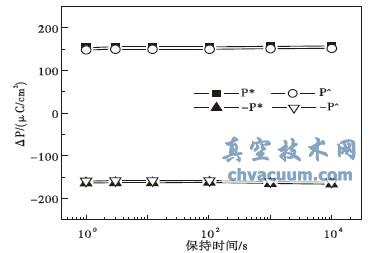

图5 SRO/BFMO/SRO 滤波电溶器保护功能检验 3、依据 　　利用磁控溅射法在SrTiO3 (001) 基片上外延性成长了BiFe0.95Mn0.05O3 溥膜。确认变化成长室温，在780℃取到结构类型顺畅的BiFeO0.95Mn0.05O3 溥膜。SRO/BFMO/SRO 异质结滤波滤波电容（电贮罐）器体流露出过大的剩下的极化刚度，Pr 约为115 μC/cm2。跟随室温的提升，矫顽场日趋加大，漏电流体积密度展现出加大潮流。铁电劳累和增加基本的特征的測試显示滤波滤波电容（电贮罐）器 1010次极化改变方向和104 s 的增加时刻后净极化刚度基本的增加提高不变，呈现滤波滤波电容（电贮罐）器兼有顺畅的抗劳累基本的特征和增加基本的特征。
