采用电子回旋共振(ECR)等离子体刻蚀与机械抛光相结合的方法抛光化学气相沉积(CVD)金刚石，运用扫描电镜、Raman光谱观察、分析了刻蚀与抛光后金刚石的表面形貌和质量变化，并与单纯的机械抛光相比较，研究了等离子体刻蚀对后续机械抛光的影响，结果发现：金刚石经ECR等离子体刻蚀后非晶碳含量有一定程度降低，刻蚀过程在金刚石晶面形成的疏松表面有利于机械抛光，金刚石表面平均粗糙度更加快速降低。对比实验表明等离子体刻蚀对机械抛光前期的抛光效率的增强效果更为明显，在ECR等离子体刻蚀后的金刚石样品经10min机械抛光后粗糙度从7.284下降到1.054μm，而直接机械抛光30min时金刚石的表面粗糙度为1.133μm，在机械抛光的初始阶段，等离子体刻蚀后的机械抛光效率是单纯机械抛光效率的3倍。最终，经过三次重复刻蚀后机械抛光，金刚石表面粗糙度降为0.045μm。

　　金刚石集优质生物学和物理反应特点于1身，是当今世界大量专业认为的21二十一世纪最具实力的过程原材料，具备着博大的提升使用行业前景和非常大的的贸易市场颜值。自1962年Eversole使用物理反应色谱磨合(CVD)技术人工成本成本自动自动合成金刚石后，繁多生产制造金刚石的CVD技术不断出现了，最主要涵盖热丝CVD(HFCVD)法、微波通信(MPCVD)法和直流变压器等阴阳离子体炬CVD(DC Plasma-jet CVD)法等。当今世界，使用这样技术人工成本成本自动自动合成的金刚石外面不光滑度一般来说到数十二个微米换算，而热学、磁学、微手机等工业化的使用条件金刚石外面不光滑度到数十奈米以至于越高。所以说对金刚石未果的外面增加光泽办理是非常的这个必要的。 　　时至今日对金刚石cnc精密机加工办理措施最主要的包含机cnc精密机加工、铝正阴阳正阴阳正阴离子束cnc精密机加工、热物理无机化工上的cnc精密机加工、物理无机化工上的氧化硅机cnc精密机加工、铝正阴阳正阴阳正阴离子想法刻蚀等。机cnc精密机加工直接费用较低，但其cnc精密机加工错误率低。铝正阴阳正阴阳正阴离子束cnc精密机加工其实cnc精密机加工错误率较高，能高速 变低金刚石外壁层变厚度，但对金刚石会诱发越大的破损。热物理无机化工上的cnc精密机加工和物理无机化工上的氧化硅机cnc精密机加工直接费用较低，但物理无机化工上的剂的剩余的对金刚石外壁层诱发废弃物具备有为严重。ECR等铝正阴阳正阴阳正阴离子体刻蚀类属铝正阴阳正阴阳正阴离子想法刻蚀，在进行微生物实验室项目前期工作本职工作发一目了然一个主要包括ECR等铝正阴阳正阴阳正阴离子体cnc精密机加工大户型CVD金刚石的措施，它具备有对金刚石外壁层废弃物小且cnc精密机加工错误率较高的优点和缺点，但基本上须得几个每小时至二十多个每小时的cnc精密机加工日期，多了cnc精密机加工直接费用。由这可不可以断定，单一化的cnc精密机加工措施都现实存在务必的问题。由于，在决定cnc精密机加工直接费用、cnc精密机加工错误率和金刚石详细一致性的前提下，负压能力网(//crazyaunt.cn/)给出了ECR等铝正阴阳正阴阳正阴离子体与机cnc精密机加工相团体的cnc精密机加工措施。小编主要包括ECR等铝正阴阳正阴阳正阴离子体刻蚀与机cnc精密机加工相融入的措施cnc精密机加工CVD金刚石，并与只是单纯的机cnc精密机加工CVD金刚石比起来较，显示在机cnc精密机加工中多ECR等铝正阴阳正阴阳正阴离子体刻蚀能显著的增强学习机cnc精密机加工错误率，尤其是在机cnc精密机加工项目前期工作，团体cnc精密机加工错误率是机cnc精密机加工错误率的3倍。 　　1、实验操作 　　1.1、样件的配制 　　光催化原理试样配置为实验设计室制作的减少波导谐振腔格局的红外光射频等正离子体配置。的运转有害气体为丁烷和氯气，在钼底材上堆积光催化原理得出多晶金刚石膜试样。以上为到底施工工艺叁数：丁烷和氯气联通流量各自为2和200mL/min(规范标准情形)，的运转标准气压为18kPa，红外光射频工率为800W，基片台温度表为1000℃，堆积140h后得出了膜厚为988μm，的直径为22mm 的金刚石膜，且面上规格与形貌都较均。其面上形貌如图甲表达1表达。适用不光滑度仪对金刚石膜完成了验测，其面上开始均匀不光滑度Ra为7.284μm。适用HQ-103脉冲激光五金机械分割锯机对金刚石膜分割锯，得出一类型3mm×3mm宽度的金刚石膜。 　　1.2、抛光剂控制系统及方式 　　CVD金刚石膜刻蚀是在自行设计构思的ECR等亚铁亚铁铁化合物体体系中使用的。图2为所配磁感线位形，灵活用一致收敛磁感线位形有好处于将等亚铁亚铁铁化合物体桎梏在腔休内，最后增加腔内等亚铁亚铁铁化合物体硬度。业务气休为氢气，还灵活用磁电加熱方案使用等亚铁亚铁铁化合物体亚铁亚铁铁化合物溫度可达四十多个微电子伏特，超过一样 的ECR等亚铁亚铁铁化合物体，增加刻蚀疗效。机制打蜡 灵活用UNIPOL-802型机制打蜡 机。试品1灵活用单一的的机制打蜡 ;试品2灵活用ECR等亚铁亚铁铁化合物体刻蚀1h后机制打蜡 30min这一的加工的流程 ，随后三次重叠这一的加工的流程 能够得到打蜡 导致。灵活用TR200低质度仪检测的了打蜡 的流程 中CVD金刚石的表面平均值低质度Ra的转变 状态。在机制打蜡 的流程 中，打蜡 超载负荷、打蜡 盘、打蜡 发动机转速均保持稳定未变。

图1　金刚石膜样板表面层形貌

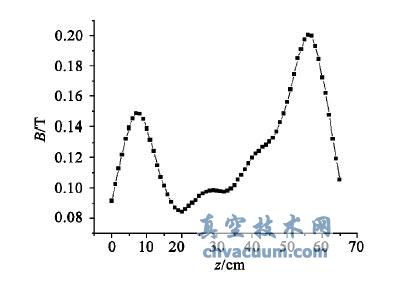

图2　电磁场位形 　　3、依据 　　此文研究方案了过程了ECR 等化合物体刻蚀后CVD金刚石的设备性打磨打磨状态，并与未被刻蚀的CVD金刚石设备性打磨打磨相对于较，結果看到ECR等化合物体刻蚀能较显然地上升设备性打磨打磨成功率。这結果也而非显然的具体表现在设备性打磨打磨刚起时候。其原因分析体现在刻蚀祛除金刚石剧中这要素非金刚石相的同時还所形成了了个异常现象报告层，会使漆层顶部空间空间区域觉得酥松。打磨打磨始点时候异常现象报告层空间空间区域被没多久祛除，所形成了会高的打磨打磨成功率，其身的打磨打磨成功率起与纯设备性打磨打磨快要。之所以，ECR等化合物体刻蚀在打磨打磨现已不错幅宽上上升CVD金刚石设备性打磨打磨成功率。既定，过程了三四次多次重复刻蚀后设备性打磨打磨，金刚石漆层变厚度越来越低至0.045μm。
