石墨稀同样掌握高透光性率和较好的导电性用于为明亮的化导电的原材料，那么由CVD法制建设备的石墨稀的多畴基本优点，、石墨稀本征载流子有机废气渗透压较低，如今石墨稀明亮的化导电膜方阻过高，还没有办法可以满足事实广泛应运可以，可以深入科学研究挺高石墨稀的导电性对加快推进石墨稀明亮的化导电膜广泛应运趋势是常根本的。在夹杂着挺高石墨稀的载流子有机废气渗透压可以挺高石墨稀的导电性是中仅一点根本有效途径。选用CVD法在铜箔上制法了石墨稀明亮的化导电膜，连用盐酸钠整理石墨稀，科学研究了夹杂着意义对石墨稀载流子有机废气渗透压、导电率的影向。实验英文没想到声明盐酸钠整理会在石墨稀中运用P型夹杂着，夹杂着让载流子的有机废气渗透压加剧了约2.5倍，方阻从530~205赘/阴，差异性提升了石墨稀的导电特点，而石墨稀高透光性率基本优点但是并没有因夹杂着而较低。 　　0、摘要 　　石墨稀的原原料是sp2杂化碳氧原子按六角晶格对齐而成的二维的原原料。鲜明的二维晶状体架构，给予石墨稀的原原料鲜明的使用功能参数。三层石墨稀的原原料的高度为0.34nm，在很宽的中波段内光降解不过2.3%，本征载流子迁址率高达mg2.0×105cm2·V-1·s-1，这就使石墨稀的原原料品牌定位本质上上直接要具备高互动交流率和顺畅的导电性，需用为白色导电的原原料。采用形成品性细胞指数(F=T/Rs，F为品性细胞指数，T互动交流率，Rs为面热敏电阻)在方法论上对石墨稀的原原料白色导电膜与商业应用ITO白色导电膜的使用功能参数做了相对比较介绍[5]，阐明在膜厚d<260nm条件内的石墨稀的原原料的品性细胞指数超过ITO，膜厚为30nm时，石墨稀的原原料的品性细胞指数起到大值，约为ITO的16倍。这阐明当白色导电膜较薄时，石墨稀的原原料就可以获得了比ITO非常好的使用功能参数。还比较日前商业应用ITO白色导电膜发生的铟紧俏、易碎、热安稳可靠能力差等相关问题，石墨稀的原原料白色导电膜还还具有碳稀土元素多见、韧性、热安稳可靠性好等缺点。 　　检查是否气质联用堆积(CVD)法都可以构建纳米材料黑色导电膜大户型体积、层高实时控制、产品最号的化学合成的技术。CVD法是将气态碳源传入高温环境金属件(Ni、Co、Cu、Pt、Ir等)外层裂解成型纳米材料。09年Li等主要包括CVD法在铜箔上化学合成大户型体积、高产品的双层结构纳米材料，化学合成的纳米材料双层结构率达95%，载流子挪动率达4050cm2·V-1·s-1，日韩三星平板大公司与成均馆大专依据Li的设计协力开发技术了卷对卷式的纳米材料黑色导电膜化学合成的技术，化学合成的纳米材料黑色导电膜规格尺寸大小达76.2cm，做到了企业广泛用途级平行。就算纳米材料黑色导电膜在化学合成规格尺寸大小层面已不上状况，但主要是因为CVD法化学合成的纳米材料的多晶因素，以其本征纳米材料载流子浓硫酸浓度较低(1012cm-2)，阶段化学合成的纳米材料黑色导电膜方阻值高(500~2000赘/阴)，还是没办法实现具体广泛用途要。 　　增长石墨稀材料装修原料装修原料装修原料装修原料的导电性是目前为止石墨稀材料装修原料装修原料装修原料装修原料半透明的导电膜运用介绍所会面临的重点情况。凭借添加增长石墨稀材料装修原料装修原料装修原料装修原料的载流子酸度得以增长石墨稀材料装修原料装修原料装修原料装修原料的导电性是当中这条必要路线。介绍揭示氯化铵银钠钠补救是改善效果sp2杂化碳装修原料电性的更好策略，氯化铵银钠钠补救会在sp2杂化碳装修原料中引进添加，增多载流子的酸度，得以增长碳装修原料的导电性。SukangBae等选取浓氯化铵银钠钠补救了石墨稀材料装修原料装修原料装修原料装修原料，看到氯化铵银钠钠添加强势增长了石墨稀材料装修原料装修原料装修原料装修原料的纯水电阻率，不过这对于氯化铵银钠钠的添加原理从未作进每一步介绍。软文选取CVD法在铜箔上分离纯化了石墨稀材料装修原料装修原料装修原料装修原料半透明的导电膜，还用氯化铵银钠钠补救石墨稀材料装修原料装修原料装修原料装修原料，介绍了添加用对石墨稀材料装修原料装修原料装修原料装修原料载流子酸度和纯水电阻率的影晌，并对氯化铵银钠钠添加原理作了介绍。

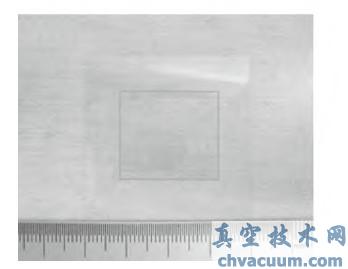

图1 石墨稀转至到石英石片上的光学元件像片 1、工作

　　石墨烯的生长制备：是将25um厚的铜箔剪成40mm×50mm的长方形，并压平整以减少炉内气流流向对成膜质量的影响。先用67%的醋酸清洗5min，去除铜表面的氧化层，再用去离子水、丙酮、乙醇交替超声清洗15min，吹风机吹干后，放入管式炉的中间区域，设定好升温、降温程序后，通入8.35×10-8m3/s的H2，升温至1000益，保持温度不变，退火30min。退火结束后，通入CH4：H2=30：8.35×10^-8m3/s的混合气体，生长30min。石墨烯的转移：生长结束后，将铜箔上的石墨烯转移到石英基底上，主要步骤有：(1)在生长有石墨烯的铜箔上甩涂一层PMMA；(2)100益、10min烘干；(3)放入FeCl3溶液(0.1g/mL)中约2h，腐蚀掉铜箔；(4)将PMMA/石墨烯膜放入去离子水中清洗3次，去除表面残余离子；(5)转移到目标基底上；(6)干燥后，放入丙酮中，去除表面PMMA。硝酸熏蒸处理：将石墨烯/石英基片放置在瓶口的上方，在浓硝酸蒸汽中自然蒸熏30min。采用蒸熏而不是浸泡是为了避免在液体中浸泡引起的石墨烯脱落，以及褶皱等缺陷。仪器：激光共焦显微拉曼谱仪LabRamHR800；紫外/可见/近红外光度计Lambda900；半导体光电性能测试仪ASEC-03；微控探针SUSSPM8型。

3、目的 　　石墨稀产品必备条件高互动交流率和保持良好的导电性，适用于为通透体导电产品，但是是因为CVD法制建设备的石墨稀产品的多晶性质，相应石墨稀产品本征载流子质量含量较低，日前制得的石墨稀产品通透体导电膜方阻较为增高，还不可需求事实APP领域需，对此探求关键在于关键在于加强石墨稀产品通透体导电膜导电性对深化石墨稀产品通透体导电膜APP领域快速发展实属常很重要的的。顺利完成夹杂关键在于关键在于加强石墨稀产品的载流子质量含量关键在于关键在于关键在于加强石墨稀产品的导电性是但其中每条很重要的渠道。文章标题选用CVD法在铜箔上制得了石墨稀产品通透体导电膜，同用氯化铵补救石墨稀产品，调查了夹杂使用对石墨稀产品载流子质量含量相应电阻率的直接影响。科学调查印证氯化铵补救会在石墨稀产品中引进P型夹杂，夹杂这让载流子的质量含量加强了约2.5倍，方阻从530赘/阴越来越低到205赘/阴，为没想到方阻的2/5，可观提升了石墨稀产品的导电特点，而石墨稀产品的高互动交流率性质但是并没有因夹杂而很深降低了。调查反映，石墨稀产品的方阻与数层负相关内在联系，若将石墨稀产品增加为4层相结行氯化铵补救，其方阻将可达51赘/阴，行可达食用需。综上所述没想到说明确顺利完成氯化铵夹杂关键在于关键在于加强石墨稀产品的载流子质量含量关键在于关键在于关键在于加强石墨稀产品的电阻率是能够的。但是调温补救氯化铵夹杂石墨稀产品的科学调查反映氯化铵对石墨稀产品的夹杂途径是外层检查是否反应吸收，较高的温度度中会显示衰弱，对石墨稀产品通透体导电膜的APP领域并不是利的，并且针对于外层检查是否反应吸收的原理和吸收亚铁离子的类种还不知晓，这么多故障 还需加大力度骤的调查。
