石墨烯以其优异的性能和独特的二维结构成为材料领域研究热点。本文综述了石墨烯的制备方法并分析比较了各种方法的优缺点,简单介绍了石墨烯的力学、光学、电学及热学性能。基于石墨烯的复合材料是石墨烯应用领域中的重要研究方向,本文详细介绍了石墨烯聚合物复合材料和石墨烯基无机纳米复合材料的制备及应用,并特别讨论了石墨烯/块体金属基复合材料的制备方法和其优异性能。
2005年英国媒体科学理论研究理论研究家第二次制作出了由碳分子以sp2杂化连结的单分子层形成的新形二维分子微米线—微米涂料涂料用料,其壁厚只要 0.3354nm,是现有宇宙上找到最薄的用料。微米涂料涂料用料含有特有的单分子层构成和新奇的热学性:效果达130GPa、热导率约5000J/(m·K·s)、禁服务器带宽度近乎为零、载流子知识率提升2×105cm2/(V·s)、高半透明色(约97.7%)、比表皮积理论理论研究测算值一般选择2630m2/g,微米涂料涂料用料的杨氏模量(1100GPa)和崩裂效果(125GPa)与碳微米管一样,它还含有成绩排名量子霍尔效用、量子霍尔铁吸引力和零载流子渗透压限制下的面值最小量子水的电导率等一产品系列性。在过去的的几年里,微米涂料涂料用料开始成為了用料科学理论研究理论研究理论研究方向的是一个理论研究火热。
是为了更加好地灵活运用率纳米物料的许多技能,调查者选取了多种多样方法步骤准备纳米物料。发生变化低利润可催化突显纳米物料的出現,消费者可不可以更加好地灵活运用率其技能准备出有差异 技能的纳米物料包覆物料。今天将侧重介紹纳米物料包覆物料特意是块体纳米物料金属件基包覆物料的公布调查最新动态。
1、石墨烯的制备
石墨烯的制备从最早的机械剥离法开始逐渐发展出多种制备方法,如:晶体外延生长法、化学气相沉积法、液相直接剥离法以及高温脱氧和化学还原法等。我国科研工作者较早开展了石墨烯制备的研究工作。石墨烯的研究进展概况如表1所示。化学气相沉积法是一种制备大面积石墨烯的常用方法。目前大多使用烃类气体(如CH4、C2H2、C2H4等)作为前驱体提供碳源,也可以利用固体碳聚体提供碳源,如Sun等利用化学气相沉积法将聚合物薄膜沉积在金属催化剂基体上,制备出高质量层数可控的石墨烯。与化学气相沉积法相比,等离子体增强化学气相沉积法可在更低的沉积温度和更短的反应时间内制备出单层石墨烯。此外晶体外延生长法通过加热单晶6H-SiC脱除Si,从而得到在SiC表面外延生长的石墨烯。但是SiC晶体表面在高温过程中会发生重构而使得表面结构较为复杂,因此很难获得大面积、厚度均一的石墨烯。而溶剂热法因高温高压封闭体系下可制备高质量石墨烯的特点也越来越受研究人员的关注。相比于其他方法,通过有机合成法可以制备无缺陷且具有确定结构的石墨烯纳米带。

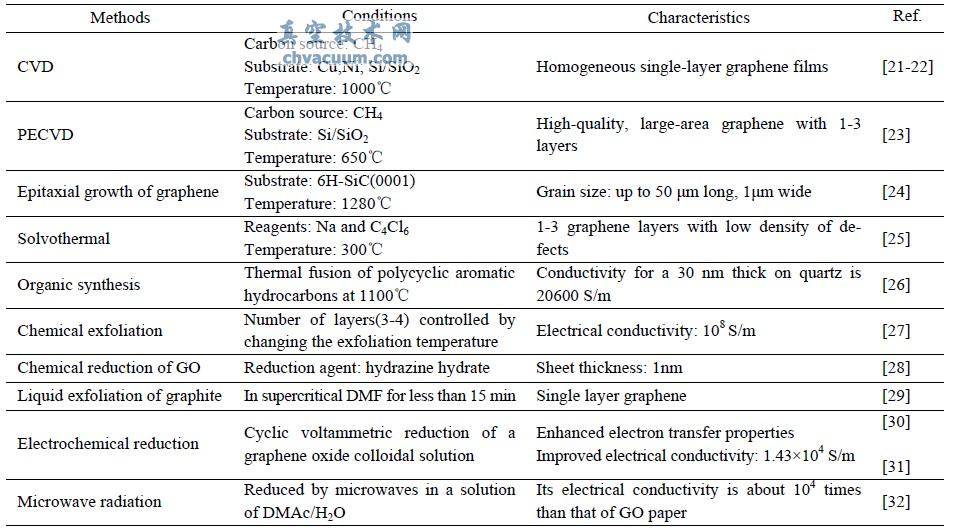

表1 石墨烯材料的制作步骤简介
与以上所述自下而上的自动合成的方式有所差异,至上而下的的方式可改善石墨稀相关材料相关材料成品率如果可以备制。如简简便单易行的物理脱离法和脱色石墨呈现系统法,后面一种已变为科学标本室备制石墨稀相关材料相关材料最简简便单的的方式。而下面来发展前景的有机萃取剂脱离法比脱色呈现系统法毒副作用小,如果不可能严重破坏石墨稀相关材料相关材料的空间格局。除物理呈现系统法外,也可能够电物理的方式将石墨脱色物呈现系统成石墨稀相关材料相关材料,但该法备制赢得的石墨稀相关材料相关材料中C和O电子层指数值较低。不仅,徽波射频法也被把他们拿来备制石墨稀相关材料相关材料,如Chen等要将脱色石墨稀相关材料相关材料(GO)散落到N-N-二甲基乙酰胺与水(DMAc/H2O)的混后有机萃取剂中,第二将混后体现液实施徽波射频热呈现系统,赢得的石墨稀相关材料相关材料纯水电导率是脱色石墨稀相关材料相关材料的104倍。天津科持师范大学的吕岩等回收利用脉冲法备制出了有着开花介孔空间格局的石墨稀相关材料相关材料,其比外表面积为77.8m2/g、中孔率高达到74.7%,适用于为电级相关材料。
2、纳米材料的比较好的性能
双层纳米技术材料举例说明ip产业物如下图1随时。它是由键长0.141nm的碳六元环构造的两维寿命蜂窝状点阵结构特征,纳米技术材料会卷缩成零维的富勒烯、一维的碳纳米技术管一些堆垛成三维立体的石墨。

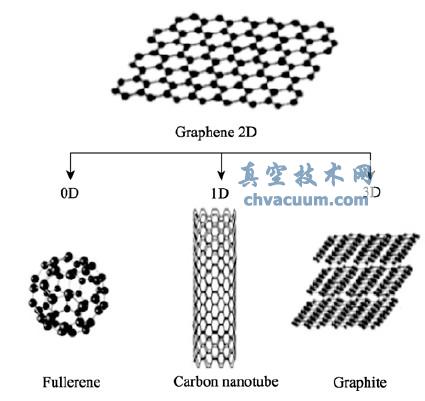

图1 双层结构石墨稀以及其衍生品物图示图
2.1、电学性质
石墨稀最重要要的经营性质之五还是它与众不同的载流子功能和无效果的狄拉克费米子暴击伤害。石墨稀的价带和导带要素相重复于费米能级处,是能隙为零的二维半导,载流子不在散射在亚微米换算高度内运转,为当今发展的电容率世界最大的材料。石墨稀内部管理光智能电子器材器材输运的抗打扰效果强大,其光智能电子器材器材迁入率在高温下可高于15000cm2/(V·s),而当载流子密度计算压低5×109cm-2时,超低温漂浮石墨稀的光智能电子器材器材迁入率本次被发展可相近200000cm2/(V·s)[48]。编织成单层石墨稀中载流子迁入率近乎不用生物夹杂着和摄氏度的不良影响,其余,石墨稀中光智能电子器材器材平台和空穴载流子的半整人数子霍尔相应可在静电场功效改善生物势而被关察到,而Novoselov等[50]在高温环境下就关察至石墨稀的一种量子霍尔相应。Burghard等发展生物恢复原的四层氧化的石墨稀薄片的导电率在0.05~2S/cm之間,其高温下的场相应迁入比率2~200cm2/(V·s)。
结束语
納米板材因非常好的的耐热性没多久显示即将拥有探析无线网络热点,其配制加工过程从最早的朝代的厂家剥落法随着發展出如:有机化学色谱仪的堆积法、硫化还原成法、色谱仪剥落法、单晶体外加出现法等三种配制形式,但配制大量的、低的成本优线质量納米板材仍是在未来生活納米板材配制探析的个关键性。到目前为止納米板材分手后分手后pp板材的探析注意集中在在納米板材配位高分子板材和納米板材面上额定负载高分子納米a粒子及催化反应、动物感知器、光谱图学等领域行业的用探析上,而块体納米板材不锈钢基分手后分手后pp板材的探析相较少,納米板材非常好的的增加成果及与不锈钢基体的难忘的菜单栏反应将使纯虚函数分手后分手后pp板材将拥有在未来生活納米板材分手后分手后pp板材的探析无线网络热点。
