采用超声辅助Hummers法制得厚度约为1nm的氧化石墨烯，以其为氧化介质与苯胺反应合成了石墨烯/聚苯胺(RGO/PANI)导电复合材料。利用AFM、SEM、XRD和FTIR对反应所得产物进行了表征。结果表明：苯胺在略高于室温的酸性水溶液中可以对氧化石墨烯(GO)进行还原，而苯胺自身则被氧化石墨烯中大量的含氧基团氧化并发生聚合反应，最终生成RGO/PANI导电复合材料，当苯胺用量为1mL，氧化石墨烯用量为0.1g，在水浴温度为70℃下剧烈搅拌24h时，获得的RGO/PANI复合材料导电性最佳，约为10S/cm。

　　脱色石墨稀(GO)基本上被看来是这种种准二维块状格局，其顶端与上端有效非常多的羧基、羟基和丙稀酸基等基团，向其层间导入可能含有催化活性基团—C—N—和富光电子苯环的聚苯胺类生物碳物，可变成这种层状导电分手后符合物质。Han、Higashika、Liu和Bissesur等适用(NH4)2S2O8和FeCl3等一般脱色剂配制出了有叠层格局的脱色石墨稀/聚苯胺(GO/PANI)分手后符合原料，但其导电率较低(约为10-4～10-2　S/cm)，这最主要的是是因此在分手后符合的流程中GO片表明长期普遍存在非常多含氧官能团印象了GO的导电性，才能使分手后符合物热敏电阻也响应多。也是有探析职工视图将GO/PANI分手后符合原料进行恢复备份，以领取有较高导电性的石墨稀分手后符合原料：Zhang 等以(NH4)2S2O8为脱色剂将石墨稀与聚苯胺原位分手后符合才能石墨稀/聚苯胺分手后符合原料，是因此在才能得到的流程中适用的强恢复备份剂(水合肼)摧毁了聚苯胺的格局，物质的导电率也较低(约为1S/cm)。假若才能在才能得到中以不印象聚苯胺的才能得到为基本前提，降低或消减GO表明含氧官能团，能够 预估领取导电性更优的分手后符合原料。除此以外，若应适当灵活运用GO片边有长期普遍存在着的羧基和丙稀酸基等官能团的脱色性，使其在与缩聚物分手后符合的流程中当作脱色物质，在为缩聚影响做出成就的同样其企业被恢复备份则是更志向的加工过程抉择。 　　文中中以GO为防钝化物物质，单独对苯胺缩聚作用来进行防钝化物整合，其作用过程中为：首要当作用网络体系送达必要水温时，GO表层的固化剂基(C—O—C)和羧基(—COOH)等兼具防钝化物质地的基团和苯胺缩聚作用被产甲烷，行而出现防钝化物重置作用，苯胺缩聚作用耗尽光电技术，防钝化物成了阳阴离子人身自由基C6H5NH+，服务平台产生二聚体、多聚体，决定性组成整合物，GO 表层一大批的活力含氧基团鉴于到光电技术而被重置，使其表层的含氧基团限制或消退，起到重置GO的必要性，决定性到结合代谢物石墨稀/聚苯胺(RGO/PANI)。

1、实验材料及方法

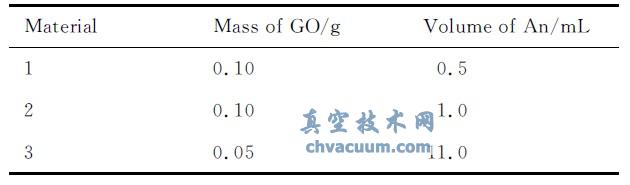

　　1.1、重点生化试剂 　　苯胺竞聚率(An)、(NH4)2S2O8、石墨粉、高锰酸钾、浓硫酸钠、30%双氧水、36%硫酸和BaCl2均购于广州市西陇矿业厂，NaNO3购于重庆科龙矿业免疫微生物培养基厂，以下免疫微生物培养基均为具体分析纯。 　　1.2、测试图片与研究方法 　　应用了双电测四各种测试图片测试图片探针各种测试图片设备(成都四各种测试图片测试图片探针科枝有效新有限工司RTS-9)各种测试图片产品的印刷品的导电率;应用了傅里叶红外光谱图仪(谈起德国Thermo地理学设备部NEXUS470型)和X放射线金属粉衍射仪(美国帕纳科新有限工司X’PertPRO型)对产品的印刷品的结构的和物相开始浅析;应用了共价键力智能电子元器件高倍显微镜(土耳其NT-MDT型)对分离后的氧化物石墨稀片开始分析方法;应用了测试智能电子元器件智能电子元器件高倍显微镜(泰国智能电子元器件新有限工司JSM-5610LV)对黏结货物的形貌开始分析方法。 　　1.3、被氧化纳米材料的制法 　　用到高周波引导Hummers法冶得被氧化纳米材料，经离心力清洗后于40℃真空室吹干储备用。 　　1.4、RGO/PANI符合建筑材料的光催化原理 　　称取0.1gGO于100mL水下高周波30min使之足够分离提炼出GO 消减液;再量取有益健康苯胺填加50mL稀盐酸氢氧化钠溶液(1moL/L)中，足够溶于后填加GO消减液中，至于不一样温湿度水浴中心跳加快混和特定的时长使之生理反應，此生理反應流程中机制顏色由棕色转换成墨墨绿，生理反應结束后将货物离心法洗衣机清洗后进口真空前提下80℃变干12h得到RGO/PANI。为了能的研究生理反應前提对化学合成RGO/PANI黏结装修材料的直接影响，多种取生理反應的时长为12、24h，生理反應温湿度为50、70、90℃及其生理反應物不一样容量(如表1表达)等前提下得了到的不一样货物实现评测，一些如不特别就说明，生理反應物GO的容量为0.1g，苯胺的容量为1mL。 　　1.5、以过硫酸钠铵为腐蚀剂提纯PANI 　　将20mL含2.5443g(NH4)2S2O8的酸洗稀硫酸(1mol/L)变缓加盟到盛有预冷至0～4℃苯胺缩聚生理反应1mL和20mL浓硫酸浓度为1moL/L的酸洗混和稀硫酸的三口瓶中，冰水浴具体条件下连续性拌和生理反应4h，稀硫酸转变成墨红色，从左到右用1mol/L酸洗、分馏水和双氧水对终产物离心法洗涤剂后80℃下于涡流烤箱中潮湿12h获得PANI。 表1　现象温为70℃现象事件为24h时现象中GO和苯胺的各不相同使用量

结论

　　(1)进行超声检查手游辅助Hummers法制建设得阳极氧化的纳米材料材料，经AFM、XRD和FTIR定量分析得以分离开的强度约为1nm的单双层阳极氧化的纳米材料材料片。 　　(2)以腐蚀纳米材质为腐蚀媒质按照原位缩聚办法备制出导电率有10S/cm的聚苯胺与恢复原后腐蚀纳米材质的和好货物。当苯胺的量为1mL，腐蚀纳米材质的量为0.1g时，在水浴水温为70℃下激烈均匀搅拌24h，换取的纳米材质/聚苯胺和好材质导电性最优。
