高真空低温剥离法制备高储氢性能石墨烯
采用Hummers法液相氧化合成了氧化石墨(GO)，通过高真空低温热膨胀法制备得到了高比表面积的石墨烯(GNS)材料。采用X射线衍射(XRD)、傅里叶变换红外(FTIR)光谱、X 射线光电子能谱(XPS)、拉曼光谱(RS)、扫描电子显微镜(SEM)、透射电子显微镜(TEM)等分析手段对石墨烯样品进行了表征。
最后呈现，石墨稀恢复备份切底，呈皱褶的片层状成分的，不足少；BET 检验及氮气高电压降解研究最后呈现，借助高蒸空环境温度表热剥除法治备的石墨稀资料比外层积高达mg908.3m2/g，但会收获多的孔道成分的；在温度表为25、40和55℃，心理压力2500kPa生活条件下，氮气的降解量对应提高了1.81%、0.995%和0.44%(的品质得分)，呈现了石墨稀在储氢邻域收获着广阔的的使用发展前途。引言
氢燃料电池就是一种无尘、效率高的可可恢复资源新自然发热能源，其显著的其优势被迄今为止为防止新自然发热能源的话题和周围环境环保的话题愈发严峻的话题的最有发展前景前途的可可恢复资源分次新自然发热能源产品之一。而且，怎么才能很健康、效率高的贮藏和运送氡气早已成为为氢燃料电池借助网络体系中的薄弱环节的话题。和金材料氢化物储氢的厂家产品储氢燃料电池力较低，且在储氢步骤中和金的纯化、咖啡豆化、亚硝酸盐中毒、变质等环境因素都推动着它的发展前景；氡气的固体和压力气态贮藏也具备着很健康稳定性差、碳排放量高的的话题。近年来，纳米碳材料由于其极大的比表面积、独特的孔隙结构，安全、成本低、寿命长、吸放氢条件温和等优点而被广泛应用于储氢研究领域。石墨烯是2004年英国Manchester大学的Geim 小组发现的一种由单层碳原子紧密堆积成的二维蜂窝状晶格结构的碳质新材料，其表面积高达2630m2/g，且表面碳原子比例为100%，在纳米尺度上具有的独特的小尺度效应，使其具有优良储氢性能，是轻便高效储存氢气的理想载体。Ghosh等采用高温热剥离法制备石墨烯，通过研究表明在1.013×107Pa和25℃条件下，氢气吸附量为3%(质量分数)左右。Srinivas等通过液相氧化还原法制备了石墨烯材料，在压力为1.013×106Pa，温度为-196和25℃下，氢气的吸附量分别达到1.2%和0.1%(质量分数)。但是，由于石墨烯的不可逆团聚现象导致其比表面积远远小于理论值，储氢含量远低于美国能源部提出的6.0%(质量分数)的吸附指标。因此，袁文辉等[10]在表面活性剂十二烷基苯磺酸钠作用下，通过NaBH4 液相还原法制备得到了高分散性的石墨烯材料，在压力2.533×106Pa，温度为25 和55℃ 下，氢气的吸附量分别达到1.7%和1.1%(质量分数)。

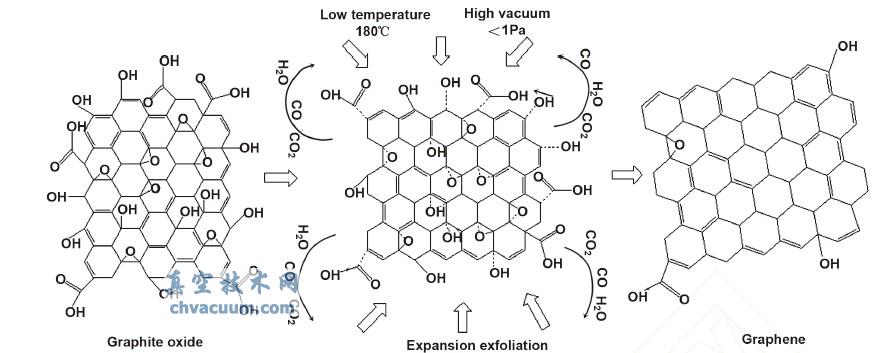

这篇文章以石墨为材质，选取Hummers法色谱仪硫化转化成了硫化石墨(GO)，可以根据高真空室温度低热胀大法冶备实现了高比外观积的纳米装修材质装修材质(图1)，配用了老式的高温环境(1000℃上面)更快的胀大法和有毒有害(联氨)或 成本高昂(硼氢化钠)的恢复微生物培养基的运用，该法操作步骤简洁易行，应急绿色环保，可用做大企业数量制作。选取XRD、FTIR、XPS、Raman、SEM、TEM 等分析具体方法对纳米装修材质打样定制采取了详实研究方法并可以根据BET 测试仪及氡气直流电吸科学试验研究纳米装修材质储氢能力，为大企业数量高效能制取高能力吸用纳米装修材质装修材质提供数据了汲取。
2、实 验
2.1、生化试剂与素材 石墨(<45μm；99.8%)，高锰酸钾(AR，99.5%)，高氯酸钾(AR，≥99.5%)，浓稀盐酸钠(AR，95.0%~98.0%)，稀盐酸钠(AR，99.0%)，等生化微生物培养基均购于AlfaAesar(苏州)，双氧水(AR，30%)，稀盐酸(AR，36%~38%)，无水乙醇(AR，99.7%)等买入于国药集团贸易有限公司简介化学物质生化微生物培养基较少贸易有限公司，其他悬浊液均用高软水调制。 2.2、硫化石墨的配制采用Hummers法制备氧化石墨。将5g硝酸钠、20g高氯酸钾、5g石墨粉和180mL浓硫酸混合置于冰水浴中，搅拌30min，使其充分混合，再分次慢慢加入15g高锰酸钾，控制温度不超过20℃，搅拌一段时间后，撤去冰水浴，在室温下电磁搅拌持续24h后，再将反应物缓慢加入200mL 去离子水中，继续搅拌30min左右，再加入适量30%双氧水去除过量的氧化剂，然后分次以8000r/min转速离心分离氧化石墨悬浮液，并依次用5% HCl溶液和去离子水洗涤至滤液中无硫酸根为止，所得试样在60℃真空干燥箱中充分干燥，保存备用。
2.3、纳米材料的制得 取200mgGO 放置高压气恒温干燥箱中，抽高压气至负压<1Pa，在180℃下长期保持15h，取得乙酰乙酸石墨稀。 2.4、公测与定量分析 传统Bruker单位X 放射性元素衍射(XRD)解析仪，测试测试要求为:Cu靶Kα，λ=1.54×10-10 m 线作放射性元素源，管电流量为30mA，管交流电压为40kV，扫描拍摄软件器依据内为5~60°；传统Bruker单位Vector33型傅立叶红外光谱分析仪仪，扫描拍摄软件器依据内为4000~400cm-1，KBr压片法纪样；传统Kratos单位AxisUltraDLD 型X 放射性元素光电材料子能谱(XPS)，以AlKα 辐放射性元素(15kV，10mA，hv =1486.6eV)为激励源要求下做好；国内HJY 单位的LabRAMAramis型显微皮秒激光拉曼光谱分析仪仪；印度Hitachi单位S-3700N 型扫描拍摄软件器光学厂光学光学显微镜(SEM)；印度光学厂Jeol单位JEM-2100HR型散发出光学厂光学光学显微镜(TEM)；瑞典MicromeriticsASAP2010比面上积解析仪；传统Rubotherm 磁悬浮电机按钮天枰。 2.5、氯气的各类高压吸收性能指标检验 氧气的高压变压器物理离心分离性能测量(0~3000kPa)是用水平法在意大利Rubotherm 磁全自动隐藏电子分析电子分析天平勤奋行的。该电子分析电子分析天平要配全自动的气体进样把控机设计、压为把控把控机设计和平均湿度把控把控机设计。实行實驗中吹扫气为高纯氦气(99.999%)，物理离心分离性气为高纯氧气(99.999%)。关键的实行實驗步骤之一为:先称样1/3~1/2试品框占地的试品置入不锈钢板试品框中，在150℃前提下抽进口真空预办理12h。后面已经实行物理离心分离性实行實驗，调器水平流量数据源把控器(MFC)各是把控物理离心分离性气和吹扫气的流动速度，使其均为30mL/min，调器平均湿度把控器，设有好物理离心分离性平均湿度各是为25、40 和55℃，在100~2500kPa压为范畴内取有所不同于的压为点，物理离心分离性仪日志了试品容量随设有压为点的改变曲线美，能够数据源办理，既能得见在有所不同于平均湿度前提下的氧气物理离心分离性等温线。
