标准漏孔有两种形式：一种，漏孔一端真空另一端为一个大气压的示漏气体，称做真空标准漏孔；另一种，漏孔一端大气另一端加高于一个大气压的示漏气体，常称做正压标准漏孔。前一种漏孔大多用来对氦质谱检漏仪进行校准；后者多用在对卤素检漏仪进行校准的正压漏孔。目前正压检漏仪器，以其操作方便、便携、检漏成本低等优势，在制冷、机械、汽车制造等行业被广泛采用。正压漏孔用于正压检漏仪灵敏度校准，其漏率校准的不确定度直接关系到检漏仪的检漏仪灵敏度和检漏的有效性。

　　现在中国国纵向越来越多的国标规定漏孔的自校规范性涉及到了对+压漏孔的自校步骤和使用安装。目前国内核工业部门管理的关于的单位采取+压检漏的可以，也创建一堆套很比较复杂的+压漏孔自校软件系统软件，因该软件系统软件费用高，无法线上营销。本诗创建的改进建议型漏孔自校安装（下统称安装）兼有费用低，不确保度小，主动化度不高，操作方法比较简单等优点和缺点，有利线上营销。 1.1、系统设计节构

　　本装置为体积补偿结构如图1所示，装置采用MKS公司生产差压薄膜规698A，量程为1.33kPa，测量精度为示值的0.05%，最小压强分辨率为0.001Pa，不重复性为0.001%FS(FS为满量程)，零点温度系数30ppm.FS/℃，满量程的温度系数0.01%FS/℃，测量活塞外径2.352mm，测量误差不超过±5μm，活塞杆由千分尺推动，标准温度计分辨率0.1℃，大气压力由DHI公司生产的数字压力计测量精度为0.012%。该装置有恒压、定容两种操作方法。

1.2、恒压基本操作步骤和工作中原里 1.2、恒压操作步骤的方式和业务目的

　　Q=P₀·X·A·T_τ/T·Δt (1)

　　式中：Q--标准漏孔的漏率，单位Pa·m³/s;
　　　　　P₀--当t1时校准室内的绝对压力，(可以用t1时当地大气压力代替），单位 Pa；
　　　　　A--活塞杆截面积，单位m²;
　　　　　X--活塞移动距离(L2-L1)，单位m;
　　　　　Tτ--标准漏孔的参考温度，单位K;
　　　　　T--环境温度，单位K;
　　　　　Δt--校准开始、结束的时间间隔（t2-t1），单位 1。

　　此方法所校准的标准漏孔漏率不能太小，否则活塞移动所造成的压力波动影响太大。通过试验，大于 10^-5Pa·m³/s的漏率可以方便地使用此方法。该种校准方法以及其校准不确定度已经有文章做过介绍 。对于小于10^-5 Pa·m³/s的漏率需要采用另一种方法校准，另外该方法无法实现瞬时漏率测量和计算机数据采集。

1.3、定容进行的方式和业务机理 　　定容法无法巧用Q=△P·Vx/△t函数来统计，是由于bopp膜计是靠bopp膜的黏性形变目的来在线测量各种气压的，但是 Vt、Vx都会发生了变化无常，但会会导致影晌了效正信息的精准性。以本部件试对会会导致大体需要20%的负误差。我门经过概念求算统计和校正安全验证发现漏入气占地面积和各种气压值大体成线形的联系。 　　不同有在控温要求下：

　　P0·Vt=Pτ·(Vτ-△V)  (2)
　　P0·Vx=Px·(Vx+△V)+Q·t (3)
　　根据上式可以得到：
　　Q·t=Vx·[P₀·(Px/P₀·Vx + P_τ/P0·V_τ)·△V+P] (4)
　　在△P小于1KPa时Px/P₀和P_τ/P₀近似于1，则
　　Q·t=Vx·[P0·(1/Vx+1/V_τ)·△V+P] (5)
　　根据差压薄膜规工作原理， △V正比于P，则有Q·t 正比于P，可以得到
　　Q=k dP/dt=k· d(P₀+P)/dt= k dP/dt (6)

　　为了证明式（6）的成立，我们采用了实验的方法，先关闭阀门1和阀门2，移动千分尺带动活塞移动，如果活塞位移量X与薄膜计压力示值符合线性关系，一定有△V 与 △P 符合线性关系。验证数据如表1所示。

　　表1数据证明了本装置漏入气体量和薄膜计压力示值符合线性关系，其线性误差不大于示值的0.3%，能够满足正压漏孔漏率校准的要求。体积系数k值可以通过以下方法测得：安装好标准漏孔，将千分尺调节至0mm 的位置，关闭阀门1和阀门2，等系统稳定后读取薄膜计压力示值p₁，推进千分尺至 x mm 处， 读取薄膜计压力示值 P2。k值可以按下式计算：

　　k=P₀·x·A/(P₂-P₁)  (7)

　　其中： k为体积系数，单位m³；A为活塞截面积，单位m²。

　　相同上文步骤之一最好不要俩次， 其k值算偏差值不少于±1%，以免需求检测整体什么情况下漏气。并且整体放空后再再次关了的调节阀1和的调节阀2，当聚酰亚胺膜计水压示值安全稳定持续上升后逐渐计时表， 据式（6）算标准规范漏孔的漏率值。

2、装置的最佳校准能力及验证

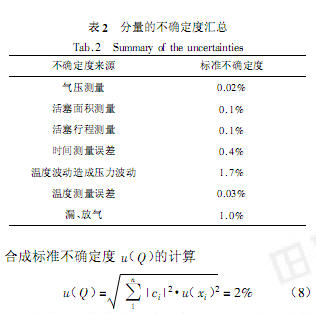

　　只在体温T平衡稳定、pe膜计不相同性为零、 符合室和复位室不随便吸放气和漏气迹象的志向睡眠状态下式 （6）才标准注册。就是指的上以下先决条件不能全注册， 要对以下几项建立的不决定度重量来考虑的， 列于表2。

　　该装置的标准总不确定度， 取k=2得到该装置对 2×10^-6Pa·m³/s标准漏孔的总不确定度为U95=2u(Q)=4%。并且从表2可以看出， 对于漏率大于 2×10^-6Pa·m³/s 标准漏孔，漏、放气和温度波动引起的误差都相对小， 从而可以降低总不确定度。

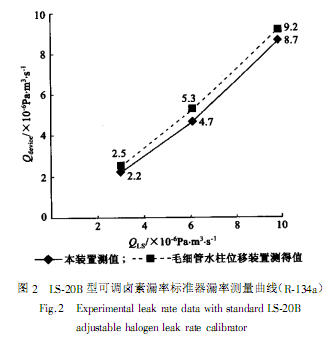

　　我们都对一大批的工作区型规格漏孔来了重叠性检查英文，已经安全验证了装制的校对效果， 举个例子对LS-20B型可手动调节卤化漏率规格器在不一样的漏率点检查英文， 量测不确定度已经具备线性网络关心， 并且同孔隙管水柱位移装制测定信息不确定度不大于15%， 见图2图示。

3、理论依据

　　改进型的正压漏孔装置，其校准范围是 1×10 ^-4 Pa·m³/s~ 1×10 ^-7 Pa·m³/s，最佳校准能力在漏率2×10^-6Pa·m³/s 时小于4.0%。

　　该保护装置为体积太补偿费用框架，不敲定度小，料工费低，重新化水平高，易方法和推行。在.我的理论分析冲击试验装置时候中中结合的各种相关临床生产经验， 并获得了费渭南理论分析员的积极指导意见，再次认为真挚感谢的话。由于.我的理论分析还占据进行关键时期， 还是众多任务在冲击试验装置时候中中，并且临床生产经验和学习能力有效， 因此肯定是有不来熟的部分，恳切梦想光于技术专家对.我的任务提到进行批评和改进措施。
