在电进口真空市场中,非常广泛施用的焊料有铜基焊料和银基焊料。金基焊料在其价值较高,施用成本投入珍贵,应该用由于了非常大的局限性。但在实践上班中,突然金基焊料仍是的必需的选购,打比方,追求焊料的受热热度因素在900～1000 ℃热度因素内,且焊料的水汽压较低时。选文的主要是原因是谈论金基焊的典型案例应该用、优问题和可换用焊料。

1、常用金基焊料

　　目前,在电真空焊接中,较常用的几种金基焊料有以下几种:

(1) Au-Cu焊料

　　金和铜能形成无限固溶体,所以塑性很好。按照不同的配比,可以制成不同熔、流点的焊料。常用的几种Au-Cu焊料见表1,其中Au-Cu(65)和Au-Cu(50)可作为瓷封焊料进行陶瓷-金属焊接。

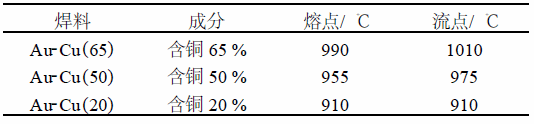

表1 　这些实用的Au-Cu焊料

(2) Au-Ni焊料

　　Au-Ni (17.5) 苟有组成无限大固溶体,故塑型好,且是共晶焊料, 凝固点、流点同一。因此, Au-Ni(17.5) 对熔接直接头的厚度让不严格规范,能简略组件的装配线 。 　　Au-Cu的相图所显示1 所显示,Au-Ni的相图所显示2 所显示,表中ORDER指良好固溶体。

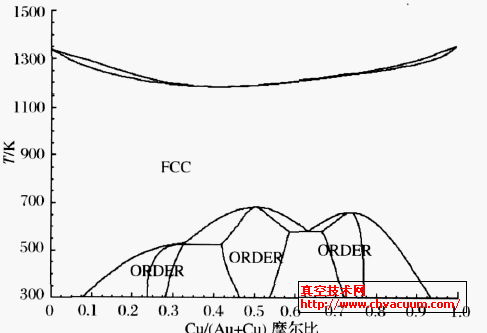

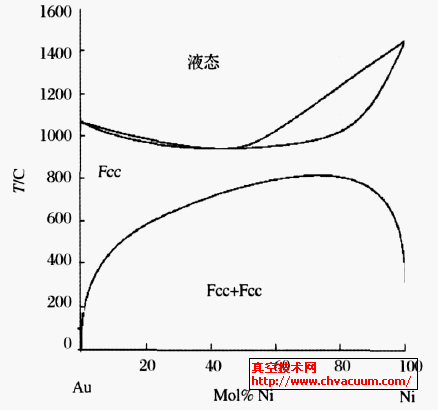

图1 　Au-Cu相图　　图2 　Au-Ni相图

2、金基焊料的典型应用

2.1、在阶梯焊中的应用

　　在实际上操作中,有许许多多繁琐的电焊格局一般规范做出频繁电焊。不一定,就规范在多种的温小区内会选择下列多种焊料,因而保证梯阶电焊。①炎热温区( > 1000 ℃) 。无氧铜焊料熔解摄氏度为1083 ℃,是这类温区的最适焊料,它具良好的电焊难度和韧度,既可电焊各方面五金,也会封电焊淘瓷;坏处是而是电焊摄氏度较高,对组件的积极配合和电渡的效果规范较高。②中温温区(900～1000℃) 。以上四种问题规格为的金基焊料都应属于这类温区中的焊料,这里面Au-Cu(65)和Au-Cu(50)可当为瓷封焊料电焊淘瓷;坏处是焊料价额贵,直接费用高。③ 常温温区( < 800℃) 。 　　这类温区的自选焊料首要有Ag-Cu(含Cu28%) 和Ag-Cu-In(75-10-15)。劣势是水蒸汽压较高,没法能够满足对绝缘电阻和耐压性的要求较高的特定的场所的运行。会按照真实点焊框架的要,从里边这几个温区中分刘海别的选定一类焊料,也能从各举任这两个温区中的选定焊料。比如: ①高温高压温区的选定Cu 点焊瓷砖,中温温区的选定金基焊料确定点焊,低溫温区的选定Ag-Cu(28) 。②只要与瓷砖点焊所需要的零部件为无氧铜,能单独从里面温温区的选定Au-Cu (65) ,再再在中温温区的选定Au-Ni ,同个能保证阶梯性焊。 　　如果激光对接焊结构特征为无氧铜与工业陶瓷激光对接焊,也可不可以多少次采取Ag-Cu (28) 焊料,按照多少次激光对接焊。这是鉴于焊料熔解工作中会与低合金钢中的无氧铜出现冶炼,然后确立含铜略不低于共晶点的新焊料层。朝后续用Ag-Cu(28) 激光对接焊时,按照节省的管理激光对接焊平均温度,再次的焊料一般的不熔解。而且,按照一种措施改变的台阶焊,可以用途在对耐冲击隔绝性耍求低的激光对接焊地方,且激光对接焊文件为无氧铜,还对激光对接焊艺的管理耍求有点从严。由于,一种措施的用途有一定的片面性的只性。 　　保证 大于讲解,也可以找到:在保证 繁琐阶梯式手工焊接时,金基焊料使各位有越大的使用间隙。

2.2、在一些特殊场合的应用

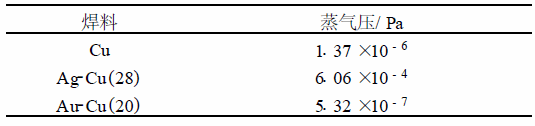

(1) 陶瓷制品耐压性绝缘层性需要较高的前提 　　高压气电子器件厂器材想要焊料中没法具有刺激性液体压高的原素。要是焊料的液体压过高,则在器材的生产加工和使用的的时候中,会犹豫溫度上升而化掉。化掉物累积到工业陶瓷厂家上,使工业陶瓷厂家的隔热电阻性会差,累积到阴离子上,会使阴离子甲醇中毒。在某些特异的位置,如电子器件厂枪、钛泵及体力模拟输出窗,能用金基焊料方式银基焊料。要是单纯性考虑的焊料成本预算价的各种因素,撇弃金基焊料,主要包括焊料成本预算价相比较低的的银基焊料,往往会会因为为焊料蒸散,导致控制部件的隔热电阻性会差,甚至不起作用,于是返修。 　　表2为五种通常焊料的水汽压。由表2 行遇到,在727℃时,Ag-Cu(28)焊料的水汽压要比Cu和Au-Cu(20)高很多规模级。当整管真空箱泄压阀至450～500 ℃国内金属电极被分解转换成时,该区域域的环境温度将表示600～700 ℃。对此,银水汽的会影响不强毒。现实证明信,在以下重要性身体部位,用金基焊料用作银基焊料必带动的焊料资金增高要默默地不大于电子元器件因效果不达到标准而带动的返修资金。 表2 　一种比较常见焊料的水蒸汽压(727 ℃)

(2) 对于热量输出电压窗的焊接生产焊料 　　在很多的平均功效和阀值功效都较高的速调管管型的工业化生产操作过程中,金基焊料是打印输送电压窗的悍接焊料也的了很多适用。在这篇的四种问题金基焊料中,Au-Cu(65)和Au-Cu (50) 需要是瓷封焊料。第一与无氧铜焊料比,其含有悍接温差低的缺点,需要减低高温作业发生形变。接下来与Ag-Cu (28) 焊料差距,其含有左右多个缺点: ① 所选取了Au-Cu (65) 和Au-Cu(50) 焊料需要避免出现所选取了Ag-Cu(28) 焊料所产生的银水汽对打印输送电压窗片的感染; ②会因为Ag-Cu (28) 焊料易流散,所选取了Au-Cu (65) 和Au-Cu (50) 焊料悍接的打印输送电压窗后易在铝合金窗户上而使造成焊料流散,而使绝对打印输送电压窗刷出最佳的人体脂肪打印输送电压性; ③打印输送电压窗片与铝合金窗户悍接时所选取了Au-Cu (65) 和Au-Cu (50) 焊料,而总焊时所选取了Ag-Cu (28) ,可做到梯阶悍接。

3、金基焊料的可替代焊料

　　随着金基焊料的的不便捷、价格昂贵,对金基焊料的可替代品焊料也会好多钻研。

　　(1) Cu-Ge系的价格较低,727 ℃时,Cu-Ge (12) 的蒸气压约为1.7 ×10 ^{- 6}Pa ,可以部分替代金基焊料。但Cu-Ge 系焊料较脆且硬,结晶粗大,需进一步改良。

　　(2) 在Ag-Cu (28) 核心焊料中,更改低蒸汽压的镍钢化学元素,都就能够随之出现出批次银基焊料,如: Ag-Cu-Sn ,Ag-Cu-Ti ,Ag-Cu-Si 等,都就能够在必须程度较上降低蒸汽压 。

4、结束语

　　金基焊料或许收费贵,生产造价高,但因为其具备有较低的气体压,流散性和侵润性性好等共同点,仍是900～1000 ℃温区一些不错的焊料选取。
