增碳硅耐火产品都具有着较好率的高的温度运动学能,耐磨橡胶损性好,热固定的性佳、热热胀因子小,热导率大各种耐催化结垢等较好率的能,但增碳硅耐火产品高的温度抗钝化物性的力差限止了其在耐火产品区域的应该用。文中以增碳硅为基体产品,钝化物的锆为外表层涂覆产品,“添加另一少量钝化物的物为焙烧面活性剂,完成干压成形方式英文在1500～1600℃使用范围内无机化学合成5层符合型符合型共焙烧系数产品。完成对产品显微设计和热学能的判断进行分析,无机化学合成出面细腻整平、层间结合实际密封,都具有着较好的催化固定的性,耗电低的5层符合型符合型产品。

　　氧化锆陶瓷材料具有良好的热学与化学稳定性,与烧结体不产生粘连反应,与被烧结件相近的热膨胀系数,良好的抗热震性,是理想的承烧板材料。缺点是密度大(5.81g/cm³ ) ,价格高,能耗大 。碳化硅耐火材料具有优良的高温力学性能,耐磨损性好、热稳定性佳、热膨胀系数小,热导率大、硬度高以及抗热震和耐化学腐蚀等优良的性能,且密度小(3.12 g/cm³ ) ,成本低。但是,目前的碳化硅耐火材料存在一些不足之处,如抗氧化性、高温强度低等。

　　适用场景此,本段指出一款钝化锆/增碳硅组合用料的工作思路,表层通常包括钝化锆,使其实现承烧板用料的的耐热性规范要求,表层通常包括增碳硅又可影响代价,增多水耗。由外及内,钝化锆渐少;由内及外,增碳硅渐少,使两类用料的材质及的耐热性分离呈系数变换。此种用料通常适用于手机元器材服务业。 　　到目前为止,这类建筑物料的准备方式方法重点有火柱喷砂法、等阴阳离子喷砂法、浸涂法等。本检测通过干压生产、无压焙烧法准备钝化锆/ 氢氟酸处理硅黏结建筑物料。黏结建筑物料由5层挽回构成,里面是以级配氢氟酸处理硅层主导的外层,在氢氟酸处理硅层的外表是以级配钝化锆主导的黏结层,这双层间的分层层重点由钝化锆﹑钝化铝﹑氢氟酸处理硅构成。

1、氧化锆/碳化硅复合材料组成及制备

　　检测进行防脱色物钙部门保持稳定防脱色物锆( PSZ) 、α2脱色硅侧重于要原辅涂料,防脱色物铝为辊道窑分散剂。三种类型涂料组合而成见表1～表2 。

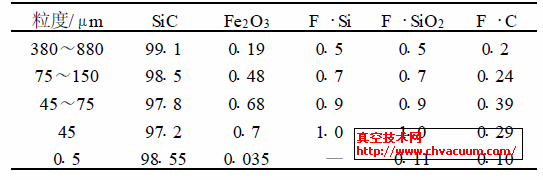

表1 　氧化锆粉体的基本组成( 质量比)　表2 　碳化硅粉体的基本组成( 质量比)

　　实验设计承烧板样品管理的的它的厚度为10mm,另外,各层的它的厚度和构成的分配比例见表4 ,关键组成部分如图甲所示1 。

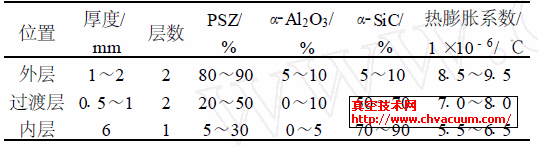

表4 　各层料厚、组成的和的性能　图1 　空气氧化锆整合氢氟酸处理硅等度物料的空间结构 　　关键在于按每一家符合层的香料配方来产品构造设计在破碎机里混球磨2 h ;然后呢,分为干压做脱模方试制取外径为32mm 的圆球柱,由性格外向内尺寸分别约为1 ,1 ,6 ,1 ,1mm ;合理性构造类型来产品构造设计的尺寸,调整各层容量,反复不断地可靠性试验,自上而下轻压后, 产品在压差机里压,压差100MPa ;结果将做脱模的试品放置在焙烧炉中,从常温上升到1500～1600 ℃(200 ℃/ h) ,常温4 h ,清新闭式冷却塔能够得到试品。测试仪试板焙烧做收缩率(数学公式(1)) ,密度单位,稳定可靠稳定性;分为日立S-2500 复印机扫描拍照电镜解析试板的断口形貌和微观粒子构造类型,分为S-530能谱仪解析试板断口的原子布置 ;用X放射性元素仪通过相组建解析,分为步进电机控制复印机扫描拍照方试(步长0.02°) ,衍射仪的幅射源为Cu-Ka,业务电阻值为45kV ,业务交流电为40mA。 　　式中,s为打样定制弯曲率(膨涨率) , d2 为打样定制焙烧工艺后直徑; d1 为打样定制焙烧工艺后直徑。/p>

2、结果和讨论

2.1、烧结温度

　　淘瓷厂家建筑相关材料的煅烧热度是要确保淘瓷厂家建筑相关材料性的要点元素。1500～1600 ℃下煅烧的原辅料如图已知2图示,在1500 ℃下煅烧的原辅料,外表层圆滑,无很明显裂缝,无Si渗出液;层间相综合协调一致;而在1550和1600℃下煅烧的原辅料,均产生过烧原因,外表层滑、几乎鼓鼓的,即便层间相综合协调一致,但问题以做到承烧板建筑相关材料的便用要,且随热度的增加,成本低回升,这些,本试验报告选购1500 ℃最为该建筑相关材料的煅烧热度。

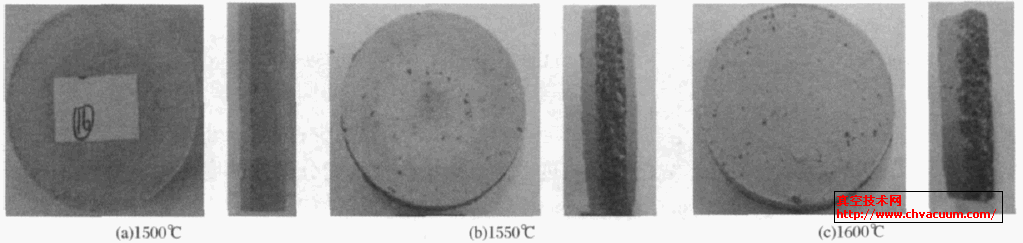

图2 　不同的高温下挽回产品正前方及段面图
