动态流导法是用于高真空和超高真空区间的一种绝对校准真空规的方法。

       动态流导法具有不怕吸附, 校准下限随着极高真空获得技术的提高能够延伸等优点, 已成为高真空和超高真空校准中普遍采用的方法。

       从20 上个世纪60 年份, 让我们制造了gif信息流导法蒸空效正仪器的安全玻璃操作机系统, 1995 年制造了gif信息用户流量法蒸空效正仪器的黑色金属操作机系统。因为蒸空实验系统经济发展, 对高蒸空和高水准蒸空的效正提出了了较高的必须, 能够一个劲的提高和建立完善, 积少成多体力, 制造了预估误差较高的gif信息流导法蒸空效正仪器, 可以用于高蒸空和高水准蒸空规的精准效正。

校准装置的组成

      动向流导法真空体统度自校配置如下图1 右图, 由真空体统度自校体统、恒压式的气体微手机压力变送器和抽的气体统二部分成小组成。

真空校准系统

        真空校准系统采用了双球形结构, 由上球室和下球室两部分组成, 在上球室与下球室之间有一个小孔板, 小孔位于上球室与下球室的内切球的割线上, 小孔的直径511mm , 小孔对氮气的流导约为10 L , 上球室用于真空规的校准, 称为真空校准室。上球室和下球室的直径均为5350 mm , 在上球室赤道位置上有7 个CF35 法兰和1 个CF63 的法兰,可用于连接被校真空规、四极质谱计、磁悬浮转子规等。在下球室的赤道位置上有4 个CF35 法兰, 用于连接磁悬浮转子规, 真空系统压力监测规等, 称为抽气室。

        气体流量从上球室的顶部引入, 通过一散流板使气体分子散射后进入上球室中, 通过小孔进入下球室被分子泵抽出, 在上球室和下球室中产生了动态平衡的压力。真空校准系统用316L 不锈钢材料加工, 连接法兰用316LN 不锈钢材料加工, 全部采用金属密封结构, 可承受250℃的高温烘烤。

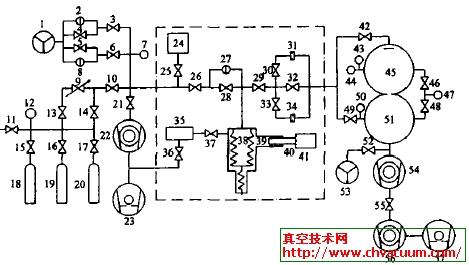

       1, 53. 溅射阳离子泵　2, 8, 27. 电感透气膜规(CDG) 　3, 4, 5, 6, 10,11, 13, 14, 15, 16, 17, 25, 26, 28, 29, 30, 32, 33, 36, 37, 42, 46, 48,49. 调节阀　7, 47. 磁浮按钮定子规(SRG) 　9. 针阀　12. 学习气压表　18, 19, 20. 气瓶　21, 52, 55. 角阀　22, 54, 56. 碳原子泵　23, 57. 机器泵　24. 稳压室　31, 34. 小眼　35. 油清理器　38. 变容室　39. 油室　40. 发动机活塞　41. 减速机　43. 四极质谱计　44, 50. 冷规　45. 上球室　51. 下球室 图1　动图流导法真空体校正装置设备的基本原理图

恒压式气体微流量计

        恒压式其他有害有毒气体微热度计若为gif动态流导法负压效正部件能提供条件其他有害有毒气体热度。在热度计的制定中, 改善了恒压把控好、恒溫等大部分能力原因, 对损害不断定度的各式各样原则开展了认真仔细地的分享, 研究好了恒压式其他有害有毒气体微热度计, 实现了了热度检测具体步骤的计算出机把控好、数值统计资料监控和数值治理, 增进了热度检测的手动化的程度,的同时对检测具体步骤或者存在的各式各样不断定度开展改正, 减变小了热度检测的不断定度。

抽气系统

        抽气系统由主抽分子泵, 辅抽分子泵, 溅射离子泵、干泵、阀门等组成。为了获得的较高的真空度, 采用双级分子泵串联抽气。主抽泵采用了美国VARIAN 公司生产的V550分子泵,对氮气的抽速为550L/s; 辅抽泵选用法国ALCTEL 公司生产的ATH30+ 分子泵, 对氮气的抽速为26 L/s; 在两台分子泵之间安装了瑞士VAT公司生产的CF35超高真空角阀; 前级泵选用了美国VARIAN 公司生产的PTS300干泵。为了长期维持真空系统中的真空度, 采用抽速为100 Lös 溅射离子泵长期抽气, 使真空系统维持在高真空状态。
